| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Cantidad de orden mínima: | 200 juegos |
| Detalles de empaquetado: | Cajas de madera contrachapada |
| Tiempo de entrega: | 30 días |
| Condiciones de pago: | En el caso de las empresas de servicios de telecomunicaciones: |
| Capacidad de la fuente: | 500 sistemas/mes |
| Tipo de acero: | Forja de acero | Tipo de fabricación: | El moler del engranaje |
|---|---|---|---|
| Perfil del diente: | espirales | Ángulo espiral: | 20° |
| material: | Acero | Método: | Pulido del engranaje |
| Resaltar: | Engranajes cónicos espirales de larga duración,Engranajes cónicos espirales de larga vida útil,Engranajes cónicos espirales de distribución de la tensión de contacto |
||

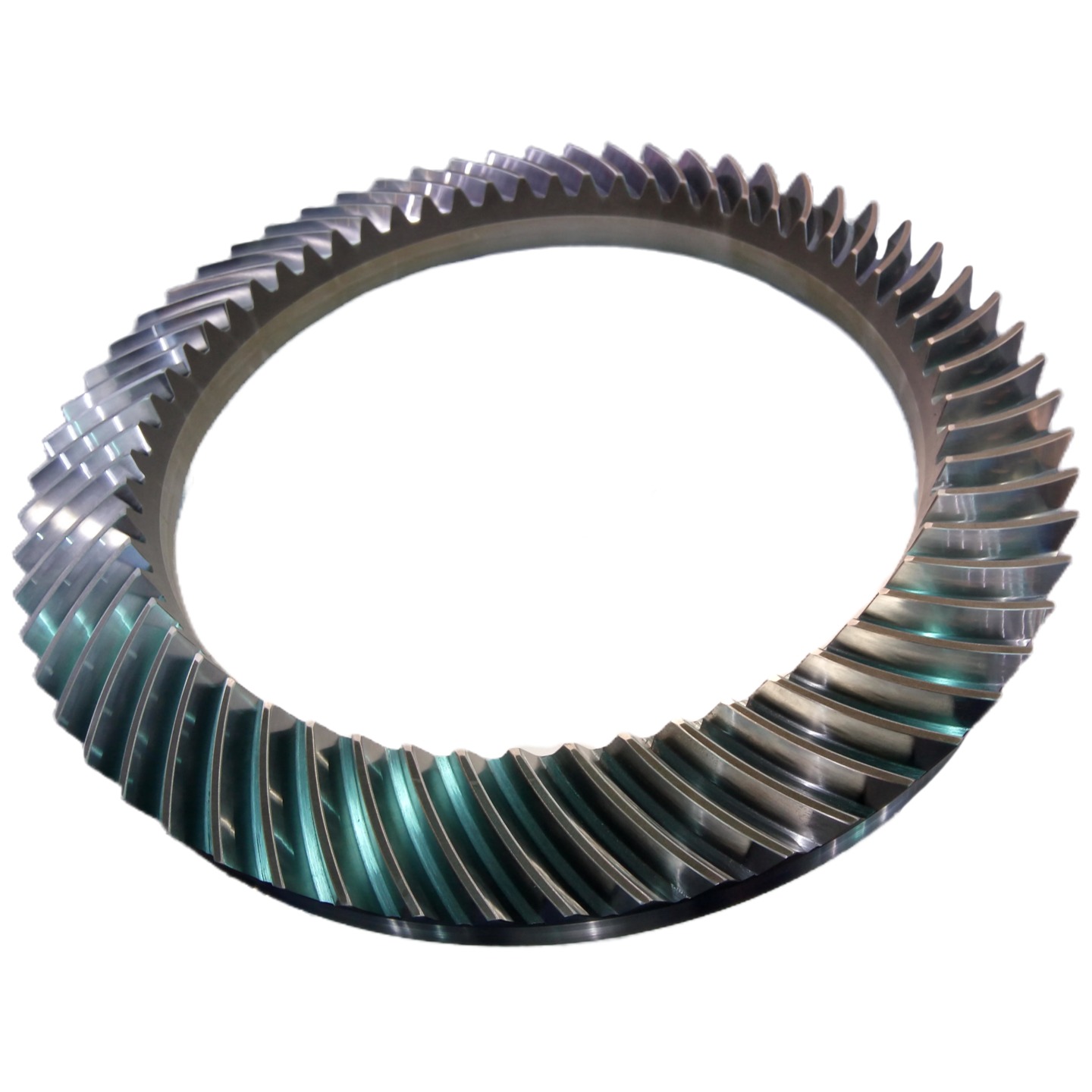

1) Descripción del engranaje cónico espiral
Los engranajes cónicos espirales son engranajes cónicos con líneas de dientes en forma de curva espiral,
utilizados para la transmisión de potencia entre ejes que se cruzan.
2) Características del engranaje cónico espiral
a) El diseño de dientes helicoidales aumenta la relación de contacto, lo que resulta en una transmisión más suave.
b) La distribución optimizada de la tensión de contacto de la superficie de los dientes extiende la vida útil.
c) Pueden soportar velocidades de rotación y capacidades de carga más altas.
3) Principio de funcionamiento del engranaje cónico espiral
A través del engrane progresivo del perfil de diente espiral, se reducen el impacto y la vibración,
lo que permite la transmisión continua de potencia.
4) Aplicación del engranaje cónico espiral
Máquinas herramienta de alta precisión, accionamientos conjuntos de robots industriales.
| Productos | Engranajes cónicos espirales |
| Hecho a medida | √ |
| Tipo de perfil de engranaje | Gleason |
| Fabricación | Fresado de engranajes y rectificado de dientes de engranajes |
| Rectificado de dientes | √ |
| Módulo (M) | Personalizado |
| Número de dientes (Z) | Personalizado |
| Ángulo de presión (α) | Personalizado |
| Ángulo de avance | Personalizado |
| Grado de precisión | Grado ISO 6 |
| Tratamiento térmico | Cementación |
| Dureza superficial | 58-62HRC |
| COMPARACIÓN DE GRADOS DE CÓDIGO DE ACERO | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Equipo de producción
Proceso de producción
Forja Mecanizado Corte
Tratamiento térmico Rectificado Inspección
