| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | DB220804001 |
| Cantidad de orden mínima: | 1 pedazo |
| Precio: | $1000/ Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 75 días |
| Condiciones de pago: | L/C, D/P, T/T, Western Union |
| Capacidad de la fuente: | 100 pedazos/mes |
| Marca del producto: | Producción original | El tono: | 3.819 |
|---|---|---|---|
| Longitud: | Las demás: | Dirección: | Mano izquierda y mano derecha |
| La rugosidad: | Ra 0,8 ~ Ra 1.6 | Ángulo de la hélice: | 25° |
| Resaltar: | Módulo helicoidal doble del eje 12 de la tira,eje helicoidal doble de acero 40CrNiMoA,Eje helicoidal de la tira del doble del OEM |
||

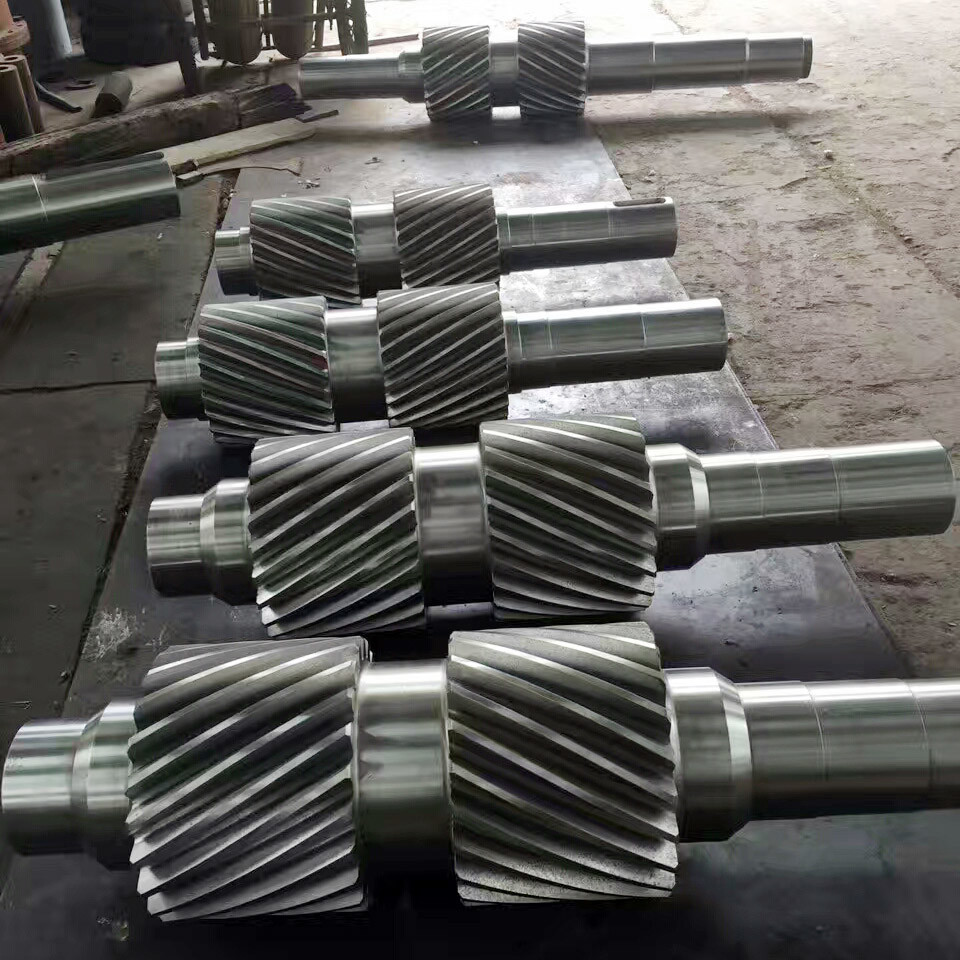

12 módulo 40CrNiMoA de acero doble eje de engranaje helicoidal hecho a medida
1) Descripción del engranaje de doble hélice
La cara total del engranaje en doble hélice se divide en dos mitades iguales, ambas con el mismo ángulo de hélice pero con manos opuestas.
Los empujes axiales son opuestos entre sí, las fuerzas están contenidas en el engranaje y no se transmiten al rodamiento.
2) Características del engranaje de doble hélice
Las formas de engranajes dobles helicoidales pueden equilibrar las fuerzas de empuje inherentes.
La capacidad de carga alta y la transmisión constante son ventajosas.
3) Aplicaciones del engranaje de doble hélice
Los engranajes helicoidales dobles se han utilizado ampliamente para la transmisión de energía en turbinas de gas, generadores, motores primarios, bombas,
ventilador y compresor en buques y máquinas de construcción.
| Productos | Los engranajes de doble hélice |
| Hecho a medida | √ |
| Tipo de perfil del engranaje | Equipo cilíndrico |
| Fabricación | El juego de engranajes |
| El rechinar los dientes | √ |
| Modulo (M) | 12 |
| Número de dientes (Z) | 25 |
| Ángulo de presión (α) | 20° |
| Ángulo de conducción | 15° |
| Grado de precisión de los dientes | Grado ISO 6-7 |
| Tratamiento térmico | Carburizador |
| Dureza de la superficie | 58-62 HRC |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
