| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | DB22072201 |
| Cantidad de orden mínima: | 1 pedazo |
| Precio: | $1000/ Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 75 días |
| Condiciones de pago: | L/C, D/P, T/T, Western Union |
| Capacidad de la fuente: | 100 pedazos/mes |
| El material: | 18CrNiMo7/ 17CrNiMo6 | Tipo de perfil del engranaje: | Engranaje helicoidal doble |
|---|---|---|---|
| Tratamiento térmico: | Carburación | Dureza: | 58-62 HRC |
| Proceso de fabricación: | Grillado de dientes de engranajes | Grado de calidad: | Grado ISO 6-7 |
| Resaltar: | engranajes helicoidales del doble 17CrNiMo6,Engranajes de transmisión de pulido del engranaje,4 engranajes helicoidales dobles del módulo |
||

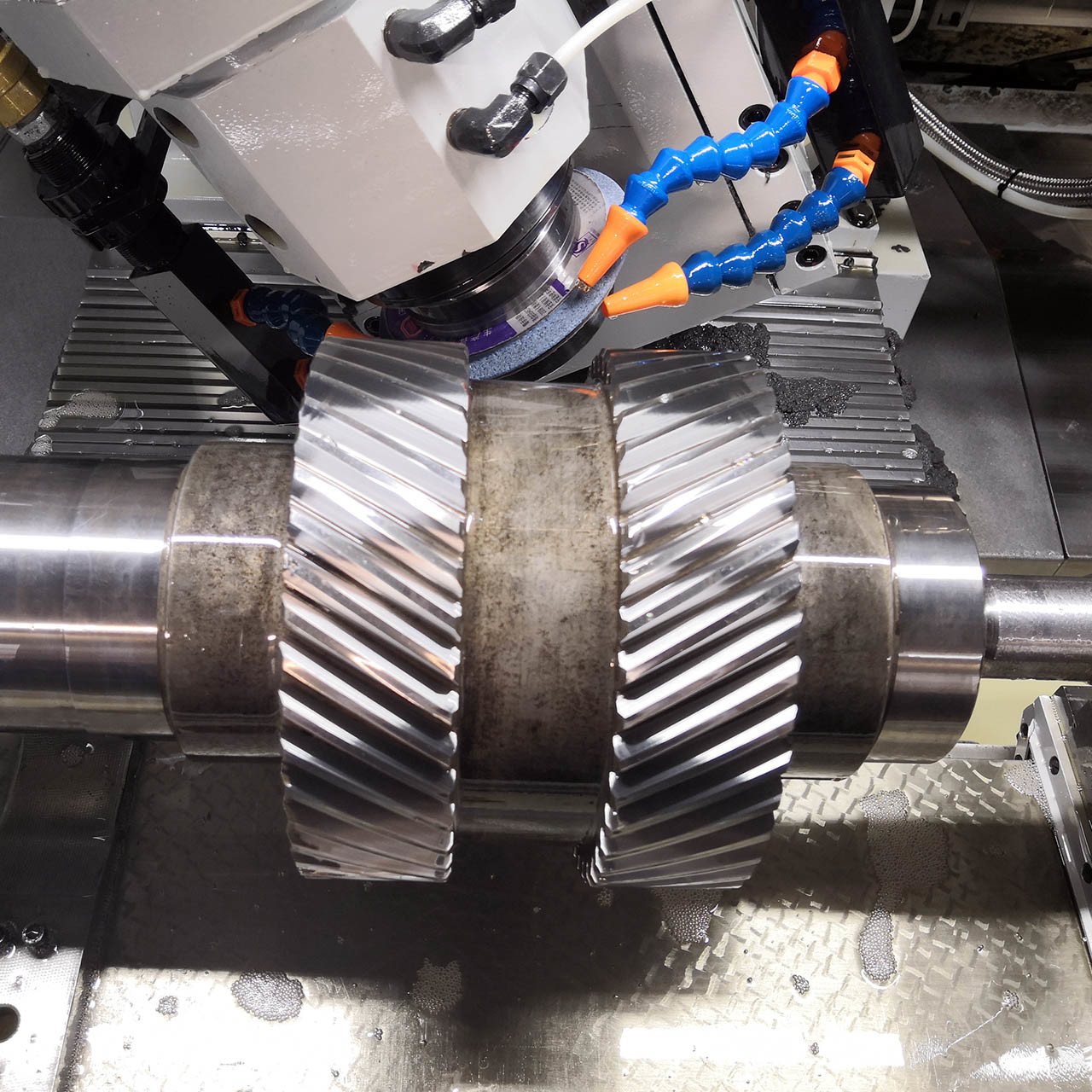

4 Módulo 17CrNiMo6 de rectificación de engranajes Doble engranaje helicoidal de caja de engranajes
1) Descripción del engranaje de doble hélice
Un engranaje con dientes helciales de la mano izquierda y derecha llamado doble engranaje helicoidal.
2) Características de los engranajes de doble hélice
El doble engranaje helicial de equilibra las fuerzas de empuje inherentes
3) Tratamiento térmico de engranajes de doble hélice
El tratamiento térmico de extinción y templado se utiliza ampliamente para equipos de doble calentamiento.
El tratamiento térmico de carburado también puede considerarse para el engranaje de doble helicoidal si el engranaje necesita rectificación de perfiles de engranaje.
| Productos | Los engranajes de doble hélice |
| Hecho a medida | √ |
| Tipo de perfil del engranaje | Equipo cilíndrico |
| Fabricación | El moldeado de engranajes |
| El rechinar los dientes | √ |
| Modulo (M) | 4 |
| Número de dientes (Z) | 43 y 77 |
| Ángulo de presión (α) | 20° |
| Ángulo de conducción | 31° |
| Grado de precisión de los dientes | Grado ISO 6-7 |
| Tratamiento térmico | Carburizador |
| Dureza de la superficie | 58-62 HRC |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
|
