| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | DB22072301 |
| Cantidad de orden mínima: | 1 pedazo |
| Precio: | $1000/ Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 75 días |
| Condiciones de pago: | L/C, D/P, T/T, Western Union |
| Capacidad de la fuente: | 100 pedazos/mes |
| El material: | Acero forjado | Tipo de perfil del engranaje: | Engranaje helicoidal doble |
|---|---|---|---|
| Tratamiento térmico: | Amortiguamiento y temple | Dureza: | 260 a 300 HB |
| Proceso de fabricación: | El moler del engranaje | Grado de calidad: | ISO 8-9 |
| Resaltar: | Rueda de engranaje helicoidal ISO 8-9,Rueda de engranaje helicoidal por encargo,Engranaje helicoidal de la mano izquierda derecha |
||

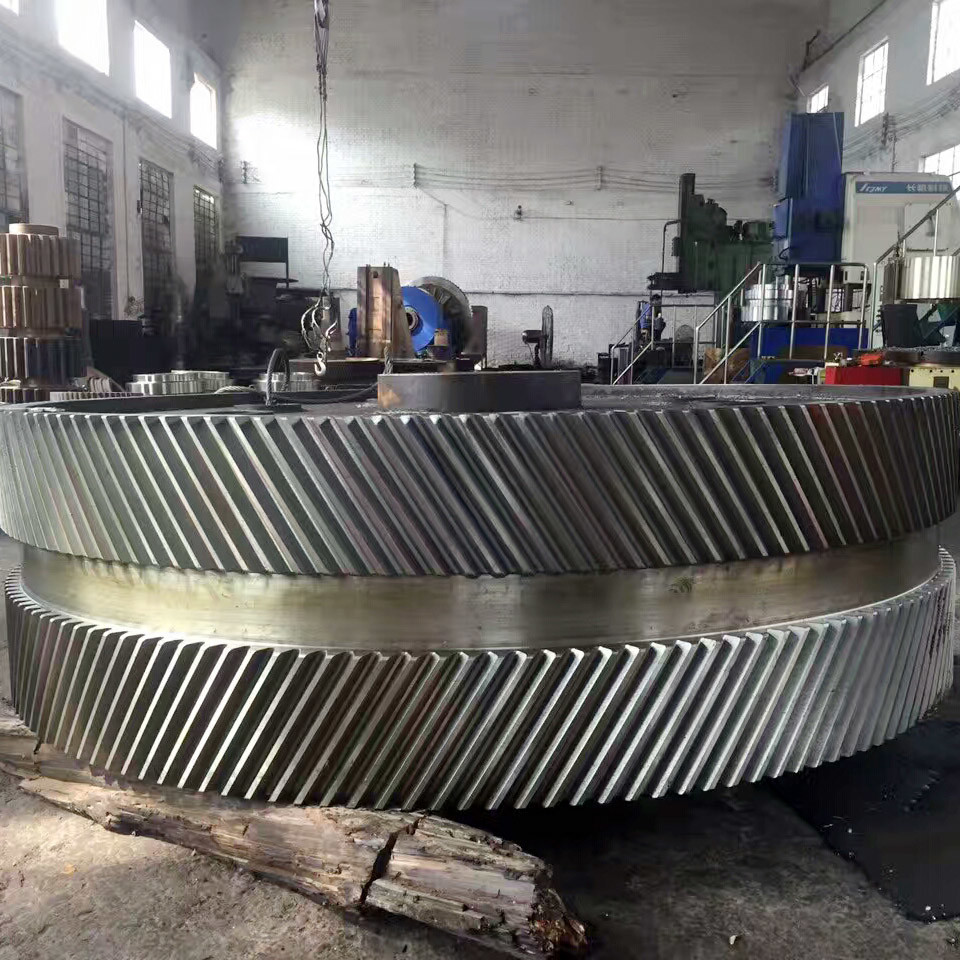

Rueda dentada helicoidal doble de acero forjado - Engranajes helicoidales dobles
1) Descripción del engranaje helicoidal doble
Engranaje helicoidal doble con dientes helicoidales tanto a la izquierda como a la derecha.
La forma helicoidal doble equilibra las fuerzas de empuje inherentes.
2) Aplicaciones del engranaje helicoidal doble
El engranaje helicoidal doble se utiliza ampliamente en la industria de trabajo pesado que necesita eliminar las fuerzas de empuje.
La velocidad de rotación generalmente no es alta para el engranaje helicoidal doble.
| Productos | Engranaje helicoidal doble |
| Hecho a medida | √ |
| Tipo de perfil de engranaje | Engranaje cilíndrico |
| Fabricación | Fresado de engranajes |
| Rectificado de dientes | √ |
| Módulo (M) | Hecho a medida |
| Número de dientes (Z) | 97 |
| Ángulo de presión (α) | 20° |
| Ángulo de avance | 13° |
| Grado de precisión de los dientes | Grado ISO 8-9 |
| Tratamiento térmico | Temple y revenido |
| Dureza superficial | 260-300HB |
| COMPARACIÓN DE GRADOS DE CÓDIGO DE ACERO | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Corte Fresado
Tratamiento térmico Rectificado Inspección
