| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | IG22072401 |
| Cantidad de orden mínima: | 1 pedazo |
| Precio: | $100.0/Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 55 días |
| Condiciones de pago: | L/C, D/P, T/T, Western Union |
| Capacidad de la fuente: | 500 pedazos/mes |
| El material: | 42CrMo/AISI 4140 | Tratamiento térmico: | Amortiguamiento y temple |
|---|---|---|---|
| Dureza: | 230-260 HB | Grado de calidad: | Grado del ISO 8-9 |
| Tipo del perfil: | Engranaje interno | Módulo: | 0.5-25 Módulo |
| Resaltar: | Engranaje de estímulo interno de acero de AISI 4140,Engranaje externo interno de acero de AISI 4140,Sistema interno del engranaje de la HB 260 |
||

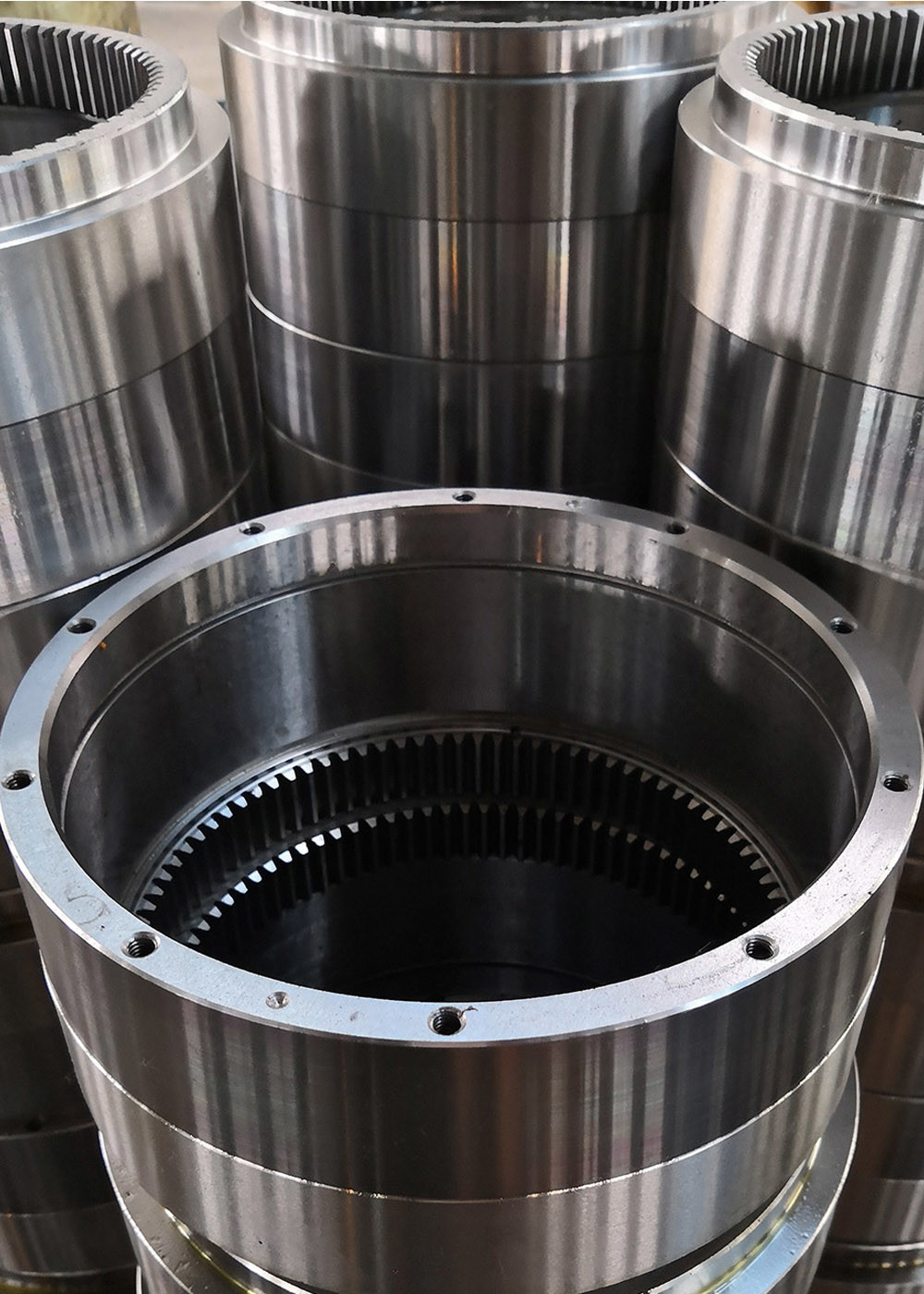

AISI 4140 Acero con engranaje anular-anillo-engranaje interno personalizado
1) Descripción de los anillos
Equipo interno con dientes en la superficie interna de su borde.
El engranaje interno generalmente se acopla con engranajes externos.
2) Características del engranaje anular
a) Permitir un diseño compacto para ahorrar el tamaño de la máquina
b) Por lo general, los engranajes internos son accionados por un pequeño engranaje externo
c) Debe tener cuidado con el número de dientes de engranaje que se aparean con el engranaje interno,
porque la interferencia puede ocurrir.
3) Aplicaciones del engranaje interno
Equipo planetario, embragues y otras aplicaciones.
| Productos | Equipo interno |
| Hecho a medida | √ |
| Tipo de perfil del engranaje | Equipo cilíndrico |
| Fabricación de dientes de engranajes | Formación del engranaje |
| Grillado de dientes de engranajes | * Si es necesario |
| Modulo (M) | 0.5 a 25 |
| Número de dientes (Z) | Las costumbres |
| Ángulo de presión (α) | 20° |
| Ángulo de la hélice (β) | 0 |
| Grado de precisión de los dientes | Grado ISO 8-9 |
| Tratamiento térmico | Apagado y templado |
| Dureza | 230 a 260 HB |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
