| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | IG23010101 |
| Cantidad de orden mínima: | 1 pedazo |
| Precio: | $300.0/Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 55 días |
| Condiciones de pago: | L/C, D/P, T/T, Western Union |
| Capacidad de la fuente: | 500 pedazos/mes |
| El material: | AISI4140/42CrMo | Tratamiento térmico: | Amortiguamiento y temple |
|---|---|---|---|
| Dureza: | 230-260 HB | Grado de calidad: | Grado del ISO 8-9 |
| Tipo del perfil: | Engranaje interno | Módulo: | 2 |
| Resaltar: | Engranajes de transmisión internos del estímulo forjados,Engranajes de transmisión del estímulo de AISI 4140,260 engranajes de transmisión del estímulo de la HB |
||

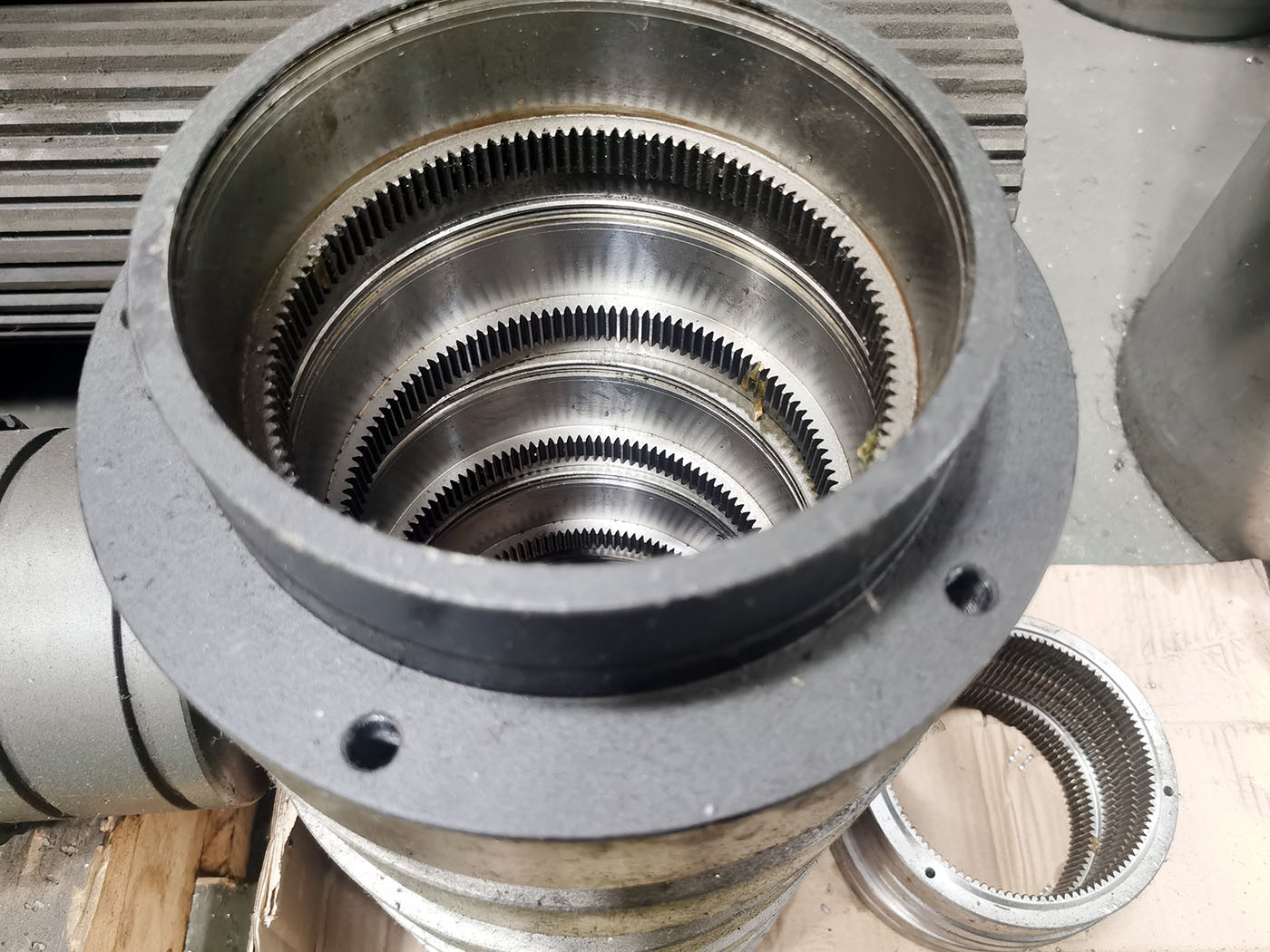

Las piezas de transmisión de engranajes AISI 4140 forjadas
1) Descripción del equipo interno
Engranaje interno/engranaje anular que tiene dientes en la superficie interna de su borde.
El engranaje interno siempre engrana con el engranaje externo.
2) Características del engranaje interno
a) En el engranaje de dos engranajes externos, la rotación ocurre en direcciones opuestas.
Cuando se engrana un engranaje interno con un engranaje externo, la rotación ocurre en la misma dirección.
b) Los engranajes internos son accionados por pequeños engranajes externos.
c) Permite un diseño compacto del sistema de la máquina.
| Productos | Equipo interno |
| Hecho a medida | √ |
| Tipo de perfil del engranaje | Equipo cilíndrico |
| Fabricación de dientes de engranajes | Formación del engranaje |
| Grillado de dientes de engranajes | * Si es necesario |
| Modulo (M) | 2 |
| Número de dientes (Z) | Las costumbres |
| Ángulo de presión (α) | 20° |
| Ángulo de la hélice (β) | 0 |
| Grado de precisión de los dientes | Grado ISO 8-9 |
| Tratamiento térmico | Apagado y templado |
| Dureza | 230 a 260 HB |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
