| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | DB220804006 |
| Cantidad de orden mínima: | 1 pedazo |
| Precio: | $600/ Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 75 días |
| Condiciones de pago: | L/C, D/P, T/T, Western Union |
| Capacidad de la fuente: | 100 pedazos/mes |
| El material: | AISI 8620 | Modelo de perfil: | Engranaje helicoidal doble |
|---|---|---|---|
| Tratamiento térmico: | Amortiguamiento y temple | Marca del producto: | Producción original |
| Método de fabricación: | El fresar del engranaje | longitud: | 2120m m |
| Resaltar: | Eje de engranaje helicoidal doble de AISI 8620,Eje de engranaje helicoidal doble de transmisión,Eje de engranaje helicoidal para la bomba del barro |
||

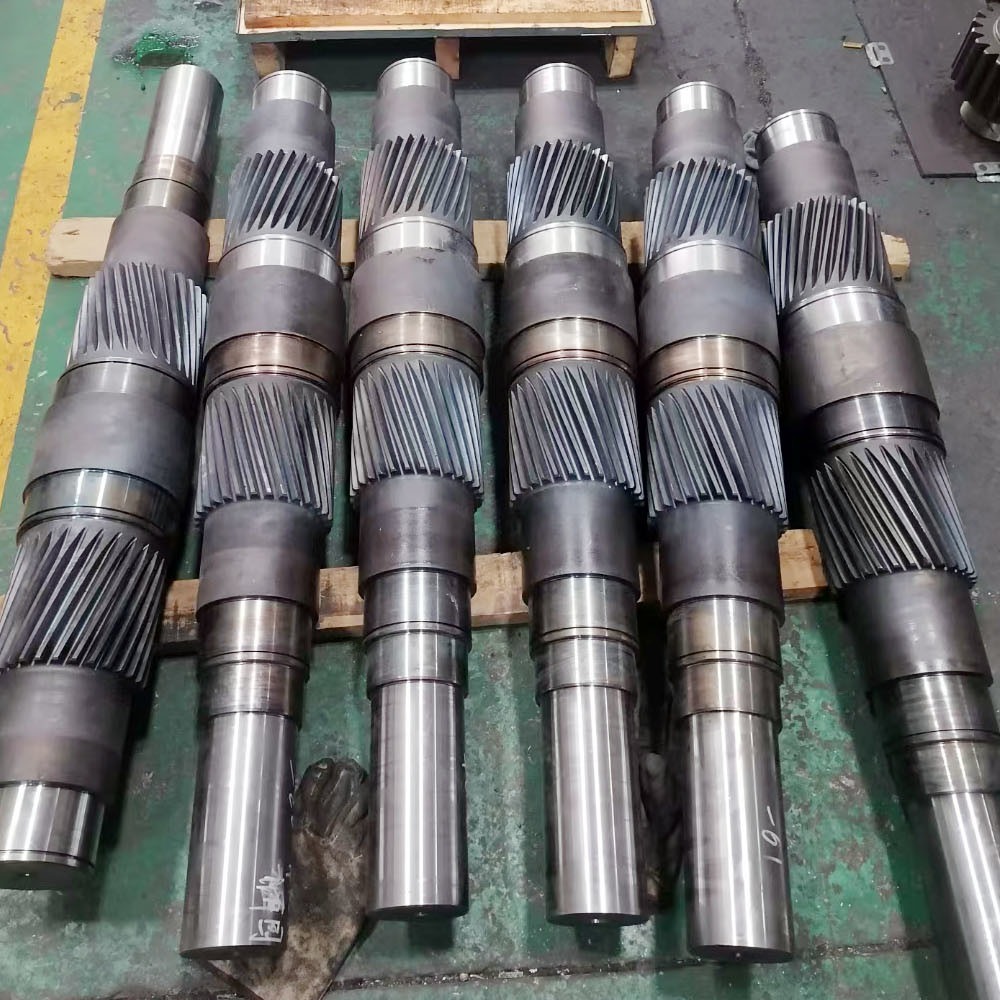

Eje de engranaje helicoidal doble de acero AISI 8620 para bomba de lodo
1) Aplicaciones del engranaje helicoidal doble
Los engranajes helicoidales dobles son adecuados para requisitos de transmisión de alta potencia, como en grúas,
accionamientos marinos o turbinas.
2) Características del engranaje helicoidal doble
a) Dos engranajes helicoidales deben estar alineados con precisión, de lo contrario, la fuerza de empuje no se equilibrará correctamente y
la consecuencia será una vibración desfavorable.
b) Los engranajes helicoidales dobles pueden proporcionar una mayor eficiencia en comparación con los engranajes helicoidales simples.
| Productos | Engranaje helicoidal doble |
| Hecho a medida | √ |
| Tipo de perfil de engranaje | Engranaje cilíndrico |
| Fabricación | Fresado de engranajes |
| Rectificado de dientes | √ |
| Módulo (M) | Hecho a medida |
| Número de dientes (Z) | 26 |
| Ángulo de presión (α) | 20° |
| Ángulo de avance | 25° |
| Grado de precisión de los dientes | Grado ISO 8-9 |
| Tratamiento térmico | Temple y revenido |
| Dureza superficial | 260-300HB |
| COMPARACIÓN DE GRADOS DE CÓDIGO DE ACERO | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Corte Fresado
Tratamiento térmico Rectificado Inspección
