Inicio > Productos> engranajes de la raspa de arenque> El SAE 4340 forjó el engranaje helicoidal doble de acero 230-260HB de la raspa de arenque

El SAE 4340 forjó el engranaje helicoidal doble de acero 230-260HB de la raspa de arenque

Informacion basica

Lugar de origen:	China
Nombre de la marca:	YIZGEAR
Número de modelo:	HB22082601

Cantidad de orden mínima:	1 PC
Precio:	$500/ Piece
Detalles de empaquetado:	Cajón de la madera contrachapada
Tiempo de entrega:	72 días
Condiciones de pago:	Las tarifas de los productos incluidos en el anexo I se aplicarán a los productos incluidos en el an
Capacidad de la fuente:	300 PC/mes

Mejor precio Contactar ahora

Información detallada

Tipo de perfil:	engranaje de espina de pescado	El material:	SAE 4340
Dureza:	230 a 260HB	Ancho:	110 mm
módulo:	Modulo 5 a 25	Fabricación y transformación:	El moler del engranaje
Resaltar:	Engranaje helicoidal doble de la raspa de arenque del SAE 4340 , Engranaje helicoidal de la raspa de arenque del SAE 4340 , Engranaje helicoidal del doble 260HB

Descripción de producto

Engranaje helicoidal doble de acero forjado SAE 4340 230-260HB

Especificaciones del producto

Atributo	Valor
Tipo de perfil	Engranaje en espiga
Material	SAE 4340
Dureza	230-260HB
Ancho	110 mm
Módulo	Módulo 5-25
Procesamiento de fabricación	Fresado de engranajes

Descripción del producto

Piezas de transmisión de acero forjado SAE 4340 Engranajes en espiga Engranajes helicoidales dobles

1) Características del engranaje en espiga
La fuerza de empuje de la mitad del engranaje en espiga se equilibra con la otra mitad. El engranaje en espiga no tiene fuerza de empuje axial.

2) Descripción del engranaje en espiga
La espiga es un tipo especial de engranaje helicoidal doble, sin espacio central entre los engranajes helicoidales izquierdo y derecho.

3) Proceso de fabricación

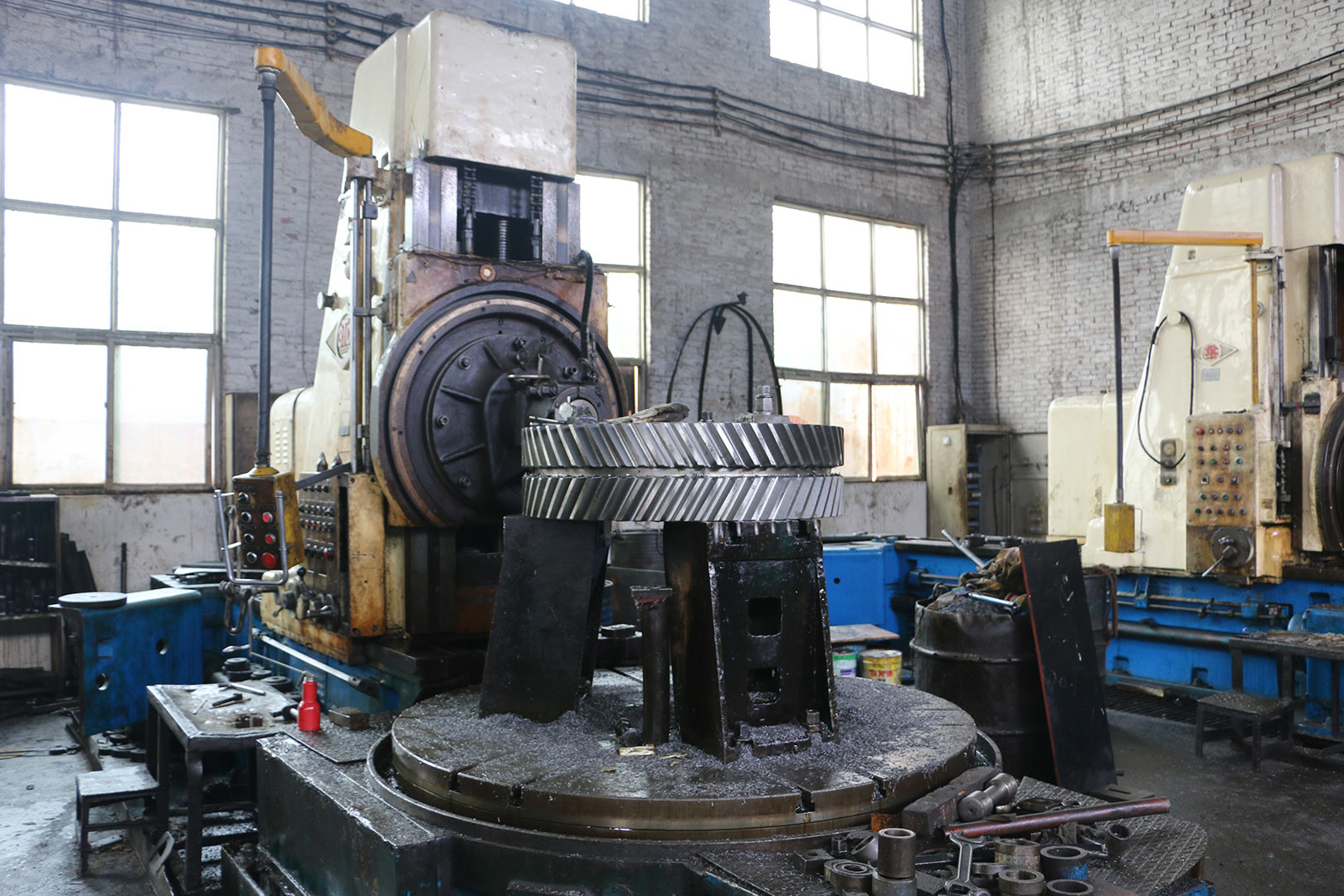

Los engranajes en espiga se fabrican utilizando fresadoras de engranajes o máquinas de tallado de engranajes.

Productos	Juego de engranajes en espiga
Hecho a medida	√
Tipo de perfil de engranaje	Engranaje cilíndrico
Fabricación de dientes de engranaje	Fresado de engranajes
Rectificado de dientes de engranaje	√
Módulo (M)	Módulo 5-25
Número de dientes (Z)	Personalizado
Ángulo de presión (α)	20°
Ángulo de hélice (β)	Personalizado
Grado de precisión de los dientes	Grado ISO 8-9
Tratamiento térmico	Temple y revenido
Dureza superficial	230-260 HB

Comparación de grados de códigos de acero

CHINA/GB	ISO	ГΟСТ	ASTM	JIS	DIN
45	C45E4	45	1045	S45C	CK45
40Cr	41Cr4	40X	5140	SCr440	41Cr4
20CrMo	18CrMo4	20ХМ	4118	SCM22	25CrMo4
42CrMo	42CrMo4	38XM	4140	SCM440	42CrMo4
20CrMnTi		18XГT		SMK22
20Cr2Ni4		20X2H4A
20CrNiMo	20CrNiMo2	20XHM	8720	SNCM220	21NiCrMo2
40CrNiMoA		40XH2MA/40XHMA	4340	SNCM439	40NiCrMo6/36NiCrMo4
20CrNi2Mo	20NiCrMo7	20XH2MA	4320	SNCM420
