| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | DB22072802 |
| Cantidad de orden mínima: | 1 pedazo |
| Precio: | $1000/ Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 75 días |
| Condiciones de pago: | L/C, D/P, T/T, Western Union |
| Capacidad de la fuente: | 100 pedazos/mes |
| material: | Acero forjado | Tipo de perfil: | Engranaje helicoidal doble |
|---|---|---|---|
| Tratamiento térmico: | Amortiguamiento y temple | Dureza: | 260 a 300 HB |
| Fabricación: | El fresar del engranaje | Grado de calidad: | ISO 8-9 |
| Resaltar: | Engranajes helicoidales dobles de AISI 4140,HB helicoidal doble de la rueda de engranaje 300,Los engranajes helicoidales ruedan fresar del engranaje |
||

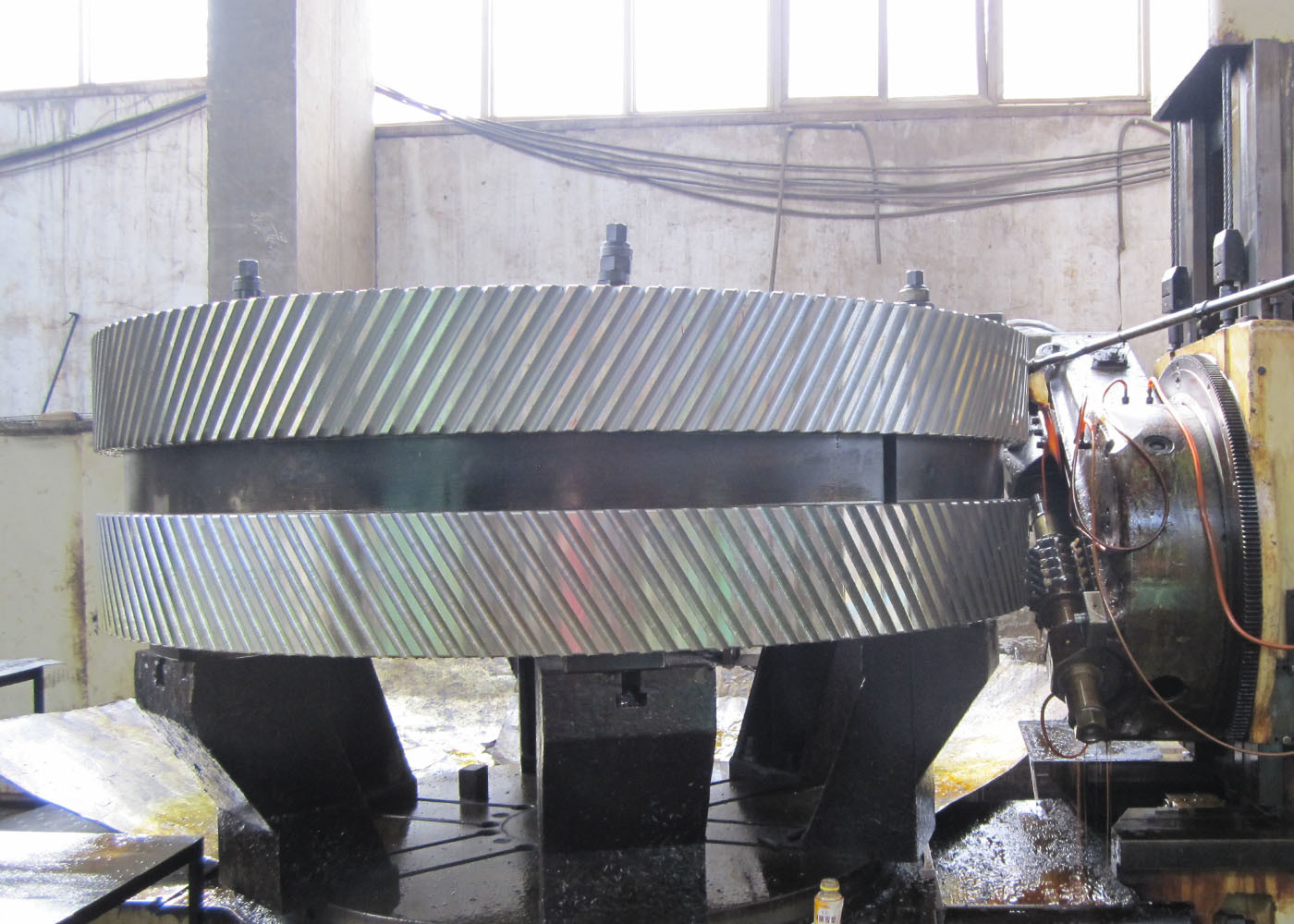

Rueda dentada helicoidal doble de acero forjado AISI 4140 - Engranajes helicoidales dobles
1) Características de los engranajes helicoidales dobles
a) Los engranajes helicoidales dobles tienen reacciones de empuje opuestas, por lo tanto, cancelan la fuerza de empuje dentro del propio engranaje.
b) La fuerza axial neta que actúa sobre los cojinetes es cero.
c) La capacidad de transmisión de potencia es muy alta.
d) Al usar esto, se pueden alcanzar altas velocidades de línea de paso.
2) Descripción del engranaje helicoidal doble
Engranaje helicoidal doble con dientes helicoidales tanto a la izquierda como a la derecha.
La forma helicoidal doble equilibra las fuerzas de empuje inherentes.
| Productos | Engranaje helicoidal doble |
| Hecho a medida | √ |
| Tipo de perfil de engranaje | Engranaje cilíndrico |
| Fabricación | Fresado de engranajes |
| Rectificado de dientes | √ |
| Módulo (M) | Hecho a medida |
| Número de dientes (Z) | 152 |
| Ángulo de presión (α) | 20° |
| Ángulo de avance | 23° |
| Grado de precisión de los dientes | Grado ISO 8-9 |
| Tratamiento térmico | Temple y revenido |
| Dureza superficial | 260-300HB |
| COMPARACIÓN DE GRADOS DE CÓDIGO DE ACERO | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Corte Fresado
Tratamiento térmico Rectificado Inspección
