| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | GS22082801 |
| Cantidad de orden mínima: | 5 pedazos |
| Precio: | $850.0/Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 60 días |
| Condiciones de pago: | L/C, D/P, Western Union, T/T |
| Capacidad de la fuente: | 300 pedazos/mes |
| El material: | DIN 17CrNiMo6 | Módulo: | 16 |
|---|---|---|---|
| Ángulo de la hélice: | 15° | Grado de calidad: | Grado del ISO 6 |
| Ancho: | Las demás: | Adendo Co.: | 1 |
| Resaltar: | Eje helicoidal del estruendo 17CrNiMo6,Eje helicoidal derecho,Eje impulsor del engranaje del estruendo 17CrNiMo6 |
||

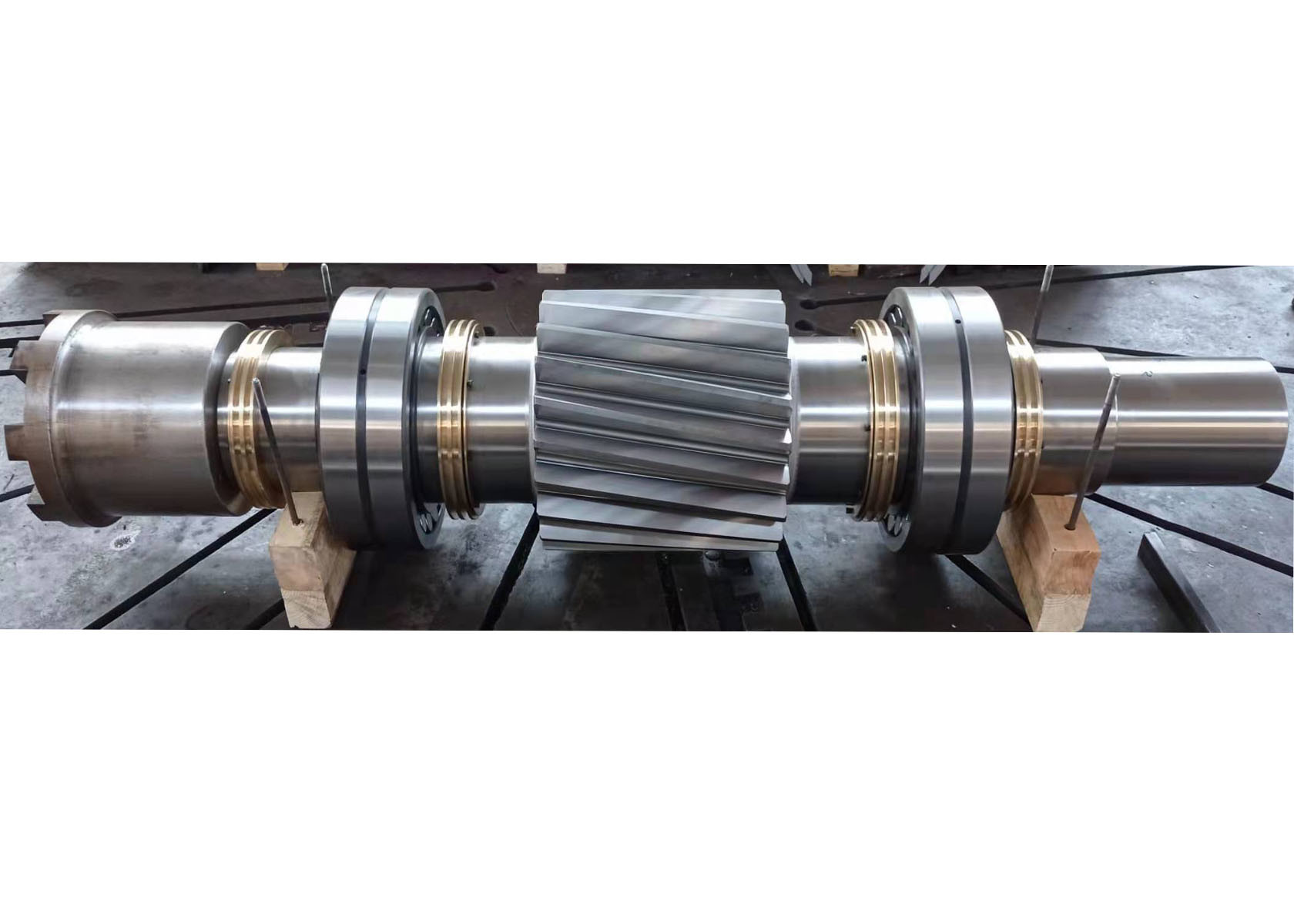

Las piezas de transmisión de mano derecha engranaje eje helicoidal eje de accionamiento DIN 17CrNiMo6 acero forjado
1) Características del eje del engranaje de la línea de engranaje
a) Un solo engranaje helicoidal tiene los dientes inclinados en cualquier dirección (hélice izquierda o hélice derecha).
b) Los engranajes helicoidales individuales desarrollan una fuerza de empuje axial y ejercen la misma sobre los rodamientos correspondientes.
También desarrolla fuerza radial.
c) La capacidad de transmisión de potencia de un solo engranaje helicoidal es relativamente baja.
d) Debido a la carga de empuje, no se puede utilizar un ángulo de hélice alto.
El ángulo de hélice de los engranajes de una sola hélice varía generalmente entre 15o y 20o.
e) Los engranajes en espiral única son adecuados para las unidades mecánicas o las necesidades de transmisión de potencia donde cada aplicación
por lo general requiere un diseño único para potencias, velocidades y configuración.
| Productos | Eje de engranaje helicoidal único |
| Hecho a medida | √ |
| Tipo de perfil del engranaje | Equipo cilíndrico |
| EquipoDientesFabricación | El moldeado de engranajes |
| Grillado de dientes de engranajes | √ |
| Modulo (M) | 16 |
| Número de dientes (Z) | 22 |
| Ángulo de presión (α) | 20° |
| Ángulo de conducción | 15° |
| Grado de exactitud | Grado ISO 6 |
| Tratamiento térmico | Carburizador |
| Dureza de la superficie | Se aplicarán los siguientes requisitos: |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
