| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | HB22083001 |
| Cantidad de orden mínima: | 2 pedazos |
| Precio: | $300/ Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 70 días |
| Condiciones de pago: | L/C, T/T, |
| Capacidad de la fuente: | 300 PC/mes |
| El material: | 42CrMo | Ancho: | 75 |
|---|---|---|---|
| Módulo: | 10 | Diámetro de la extremidad: | 320 |
| Grado de exactitud: | Grado del ISO 8-9 | Tratamiento térmico: | Endurecimiento por inducción |
| Resaltar: | Engranaje de la raspa de arenque de 10 módulos,Engranajes de la raspa de arenque con el endurecimiento de inducción,eje de engranaje del hueso de los arenques |
||

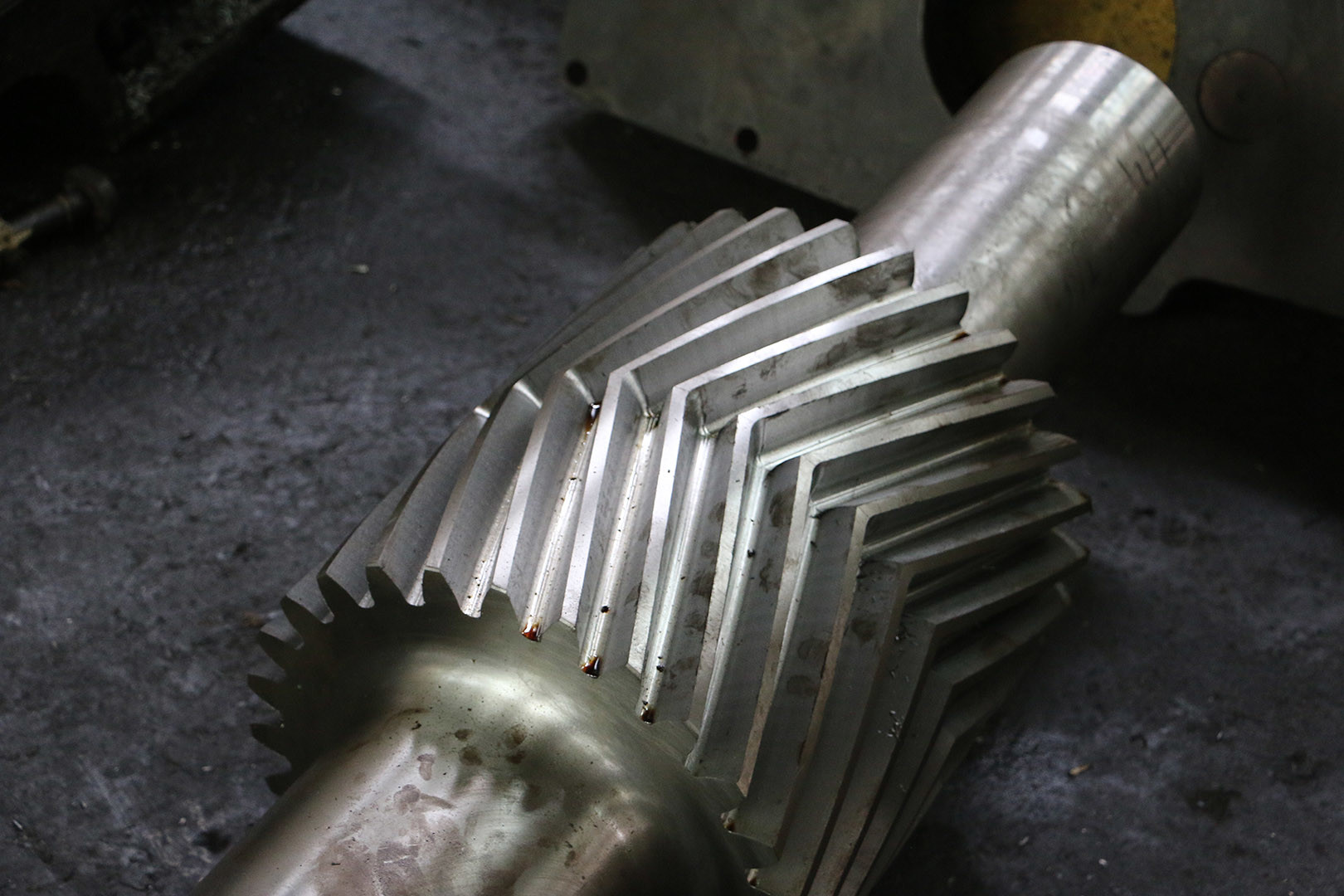

1) Aplicaciones de engranajes en espiga
Engranaje de espiga ampliamente utilizado en maquinaria pesada, como fábrica de acero, fábrica de cemento.
2) Tratamiento térmico de engranajes en espigas
El tratamiento térmico estándar es el templado y recuperado para engranajes en espigas.
La durabilidad es 260-300 HB
El engranaje de piñón puede tener una resistencia por inducción de alrededor de 45-50 HRC.
3) Material del engranaje en espigas
El acero 42CrMo y el acero 40CrNiMo se utilizan generalmente para la producción de engranajes en espigas.
| Productos | El engranaje de herringbone |
| Hecho a medida | √ |
| Tipo de perfil del engranaje | Hueso de arenque |
| Fabricación de dientes de engranajes | Mecanizado de engranajes |
| Grillado de dientes de engranajes | No tiene valor |
| Modulo (M) | 10 |
| Número de dientes (Z) | 30 |
| Ángulo de presión (α) | 20° |
| Ángulo de la hélice (β) | Las costumbres |
| Grado de precisión de los dientes | Grado ISO 8-9 |
| Tratamiento térmico | Apagado y templado |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
