| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | DB22083004 |
| Cantidad de orden mínima: | 1 pedazo |
| Precio: | $1000/ Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 75 días |
| Condiciones de pago: | L/C, D/P, T/T, Western Union |
| Capacidad de la fuente: | 100 pedazos/mes |
| El material: | ZG42CrMo | Perfil del engranaje: | Engranaje helicoidal doble |
|---|---|---|---|
| Tratamiento térmico: | Normalización | Dureza: | 260 a 300 HB |
| Fabricación: | El fresar del engranaje | Grado de calidad: | ISO 8-9 |
| Resaltar: | Engranajes de transmisión de ZG42CrMo,Engranaje del doble hélice del acero de bastidor,Engranaje del doble hélice de la transmisión |
||

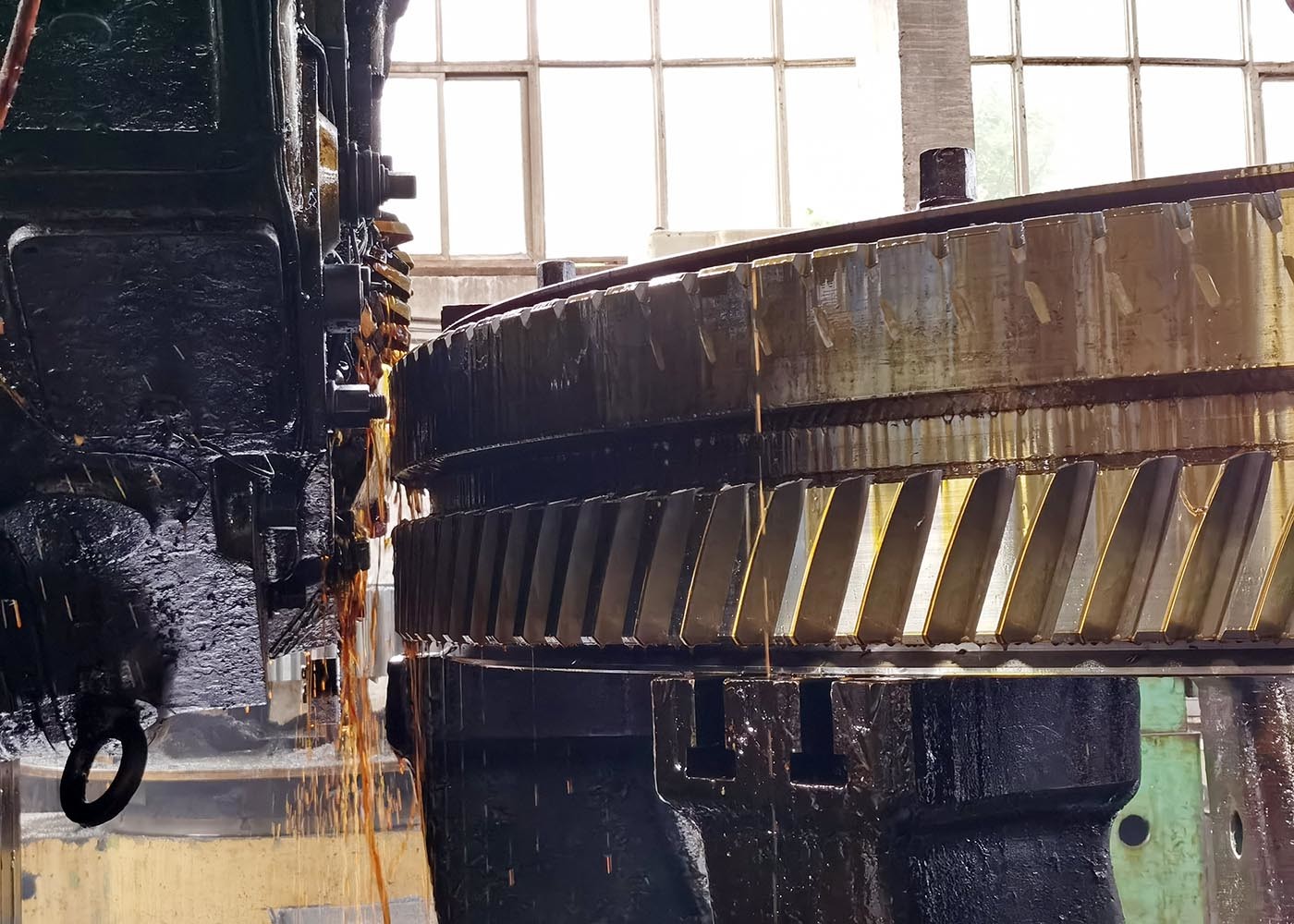

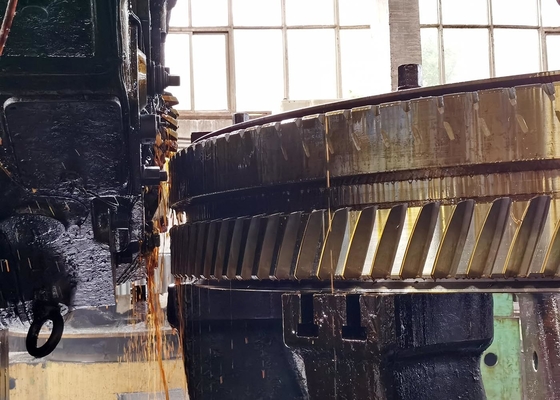

Los engranajes de transmisión de acero fundido ZG 42CrMo Doble rueda de engranajes de hélice
1) Descripciones del equipo de doble hélice
Engranaje de doble hélice: también conocido como engranajes Herringbone,
Este engranaje es compatible con ambas hélices una a la derecha y otra a la izquierda.
La doble hélice equilibra las fuerzas axiales.
2) Características de los engranajes dobles helicoidales
Se caracterizan por tener dientes cilíndricos helicoidales.
Los bordes de los engranajes helicoidales pueden ser paralelos o cruzados, generalmente a 90o.
Para eliminar el empuje axial el dentado puede doblarse.
Los engranajes helicoidales tienen una resolución axial y para contrarrestar esto se utiliza la alternativa de doble helicoidal.
| Productos | Los engranajes de doble hélice |
| Hecho a medida | √ |
| Tipo de perfil del engranaje | Equipo cilíndrico |
| Fabricación | Mecanizado de engranajes |
| El rechinar los dientes | √ |
| Modulo (M) | Hecho a medida |
| Número de dientes (Z) | 152 |
| Ángulo de presión (α) | 20° |
| Ángulo de conducción | 13° |
| Grado de precisión de los dientes | Grado ISO 8-9 |
| Tratamiento térmico | Apagado y templado |
| Dureza de la superficie | 260 a 300HB |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
