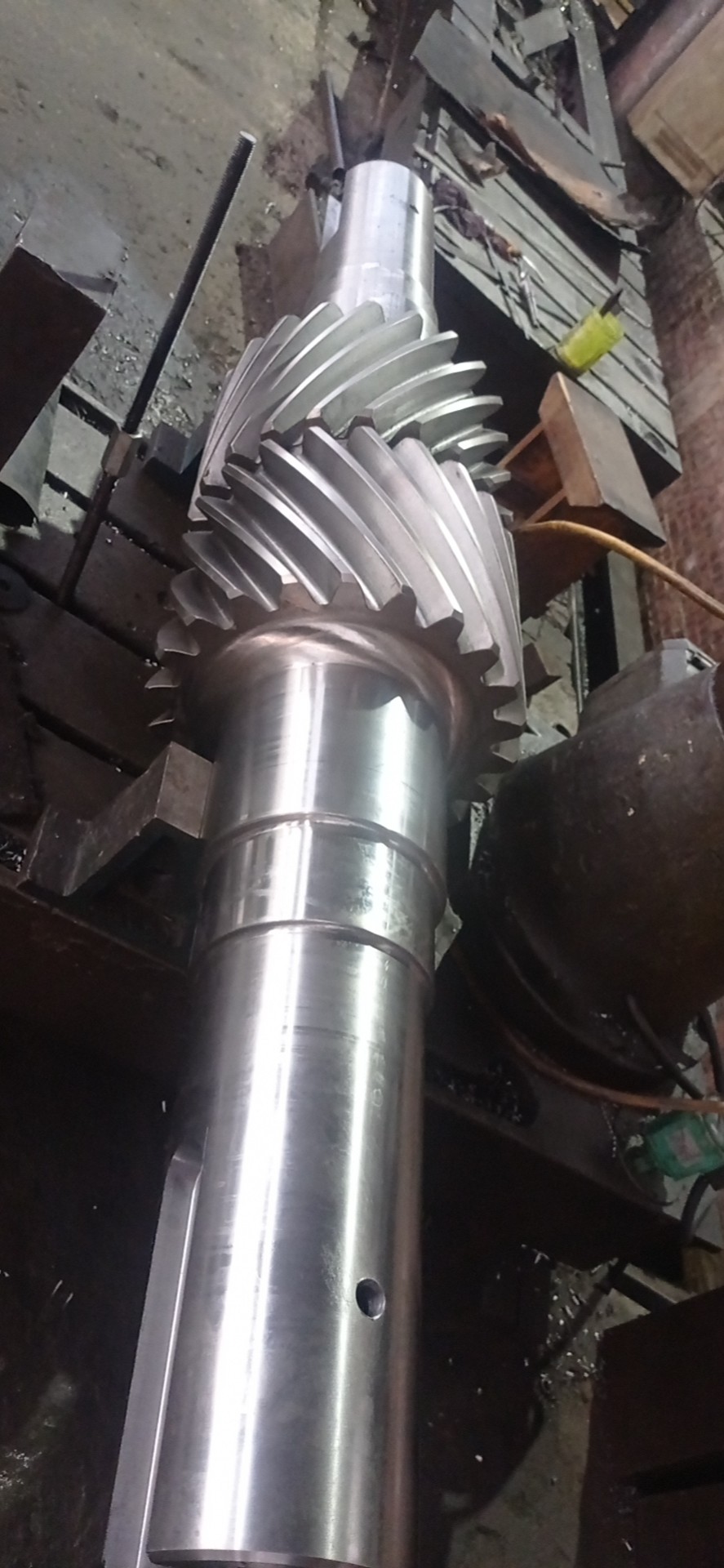

DP1.732 22T Eje de engranaje helicoidal doble Ángulo de hélice 30° SAE 4340 Acero
  • DP1.732 22T Eje de engranaje helicoidal doble Ángulo de hélice 30° SAE 4340 Acero
DP1.732 22T Eje de engranaje helicoidal doble Ángulo de hélice 30° SAE 4340 Acero

DP1.732 22T Eje de engranaje helicoidal doble Ángulo de hélice 30° SAE 4340 Acero

Lugar de origen Porcelana
Nombre de la marca YIZGEAR
Número de modelo GS22112401
Detalles del producto
Material:
40CrNiMo
DP:
1.732
Ángulo hélice:
30 °
Perfil:
doble hélice
Ancho de los dientes:
11"
Presión Agnle:
20 °
Resaltar:

Hélice del eje del engranaje helicoidal doble

,

eje del engranaje de transmisión DP1.732

,

eje del engranaje de transmisión 40CrNiMo

Términos de pago y envío
Cantidad de orden mínima
2 piezas
Precio
$1850.0/Piece
Detalles de empaquetado
Cajón de la madera contrachapada
Tiempo de entrega
60 días
Condiciones de pago
LC, D/P, Western Union, T/T
Capacidad de la fuente
300 pedazos/mes
Descripción del Producto

 Eje de engranaje helicoidal doble de acero SAE 4340 DP1.732 22T Ángulo de hélice 30°
1) Descripción del eje de engranaje
Se introduce un eje de engranaje con las curvas de engranaje en cada sección como engranajes de eje que se cruzan.
Engranajes cónicos espirales los engranajes son ejemplos comunes de los perfiles de engranajes utilizados en estas formas de ejes de fabricación precisa.

  • Paso diametral: 1.5
  • Ángulo de presión: 20°
  • Ángulo de hélice: 30°
  • Diámetro de paso: 14.667"
  • Número de dientes: 22
Especificaciones técnicas
Parámetro Especificación
Hecho a medida Disponible
Tipo de perfil de engranaje Gleason
Proceso de fabricación Rectificado de engranajes
Rectificado de dientes Incluido
Módulo (M) Personalizado
Número de dientes (Z) Personalizado
Ángulo de presión (α) Personalizado
Ángulo de avance Personalizado
Grado de precisión Grado ISO 6
Tratamiento térmico Cementación
Dureza superficial 58-62HRC
Comparación de grados de código de acero
CHINA/GB ISO ГΟСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi   18XГT   SMK22
20Cr2Ni4   20X2H4A
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA   40XH2MA/40XHMA 4340 SNCM439 40NiCrMo6/36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420
Equipo de producción

DP1.732 22T Eje de engranaje helicoidal doble Ángulo de hélice 30° SAE 4340 Acero 0

Proceso de fabricación

DP1.732 22T Eje de engranaje helicoidal doble Ángulo de hélice 30° SAE 4340 Acero 1

Las etiquetas:

Eje de engranaje de transmisión de la impulsión principal,

Eje de engranaje helicoidal de transmisión,

Eje de engranaje de transmisión
