| Lugar de origen: | Porcelana |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | GS22112701 |
| Cantidad de orden mínima: | 5 piezas |
| Precio: | $850.0/Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 60 días |
| Condiciones de pago: | LC, D/P, Western Union, T/T |
| Capacidad de la fuente: | 300 pedazos/mes |
| El material: | 18CrNiMo7/ 17CrNiMo6 | Módulo: | 16 |
|---|---|---|---|
| Ángulo de la hélice: | 15° | Precisión: | Grado del ISO 6 |
| Ángulo de presión: | 20° | Duración total: | 3 milímetros |
| Resaltar: | Eje estriado helicoidal izquierdo de longitud,eje de engranaje de transmisión de 3000 mm,eje de engranaje de transmisión 17CrNiMo6 |
||

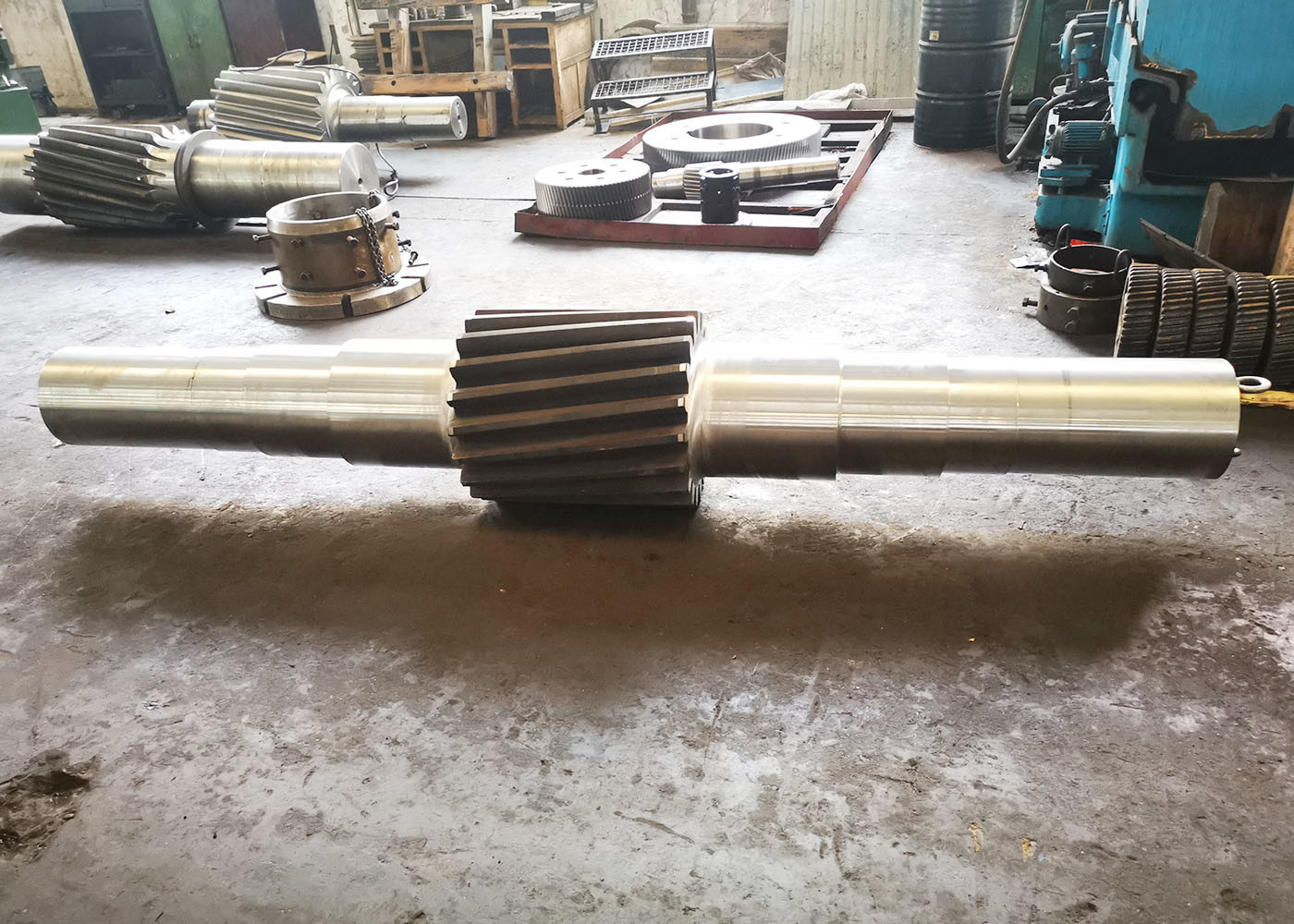

3000 mm longitud mano izquierda helical del eje de la línea principal del eje de transmisión de transmisión
1) Clasificación de engranajes helicoidales
a) Engranajes helicoidales paralelos (utilizados para transmitir potencia entre ejes paralelos)
b) Los engranajes de doble hélice o en espigas.
c) Engranajes helicoidales cruzados o engranajes sesgados (utilizados para transmitir potencia entre ejes sin paralelos)
2) Descripción del eje del engranaje helicoidal
El engranaje recto que tiene dientes helicoidales se llama engranaje helicoidal.
Los engranajes helicoidales pueden transmitir fuerza entre ejes paralelos y ejes sin paralelos.
Son muy utilizados en diferentes industrias, como la automoción y la maquinaria industrial.
Los engranajes helicoidales pueden soportar más carga que los engranajes rectos y funcionan de manera más silenciosa.
Los engranajes rectos hacen ruido debido al contacto repentino entre los dientes del engranaje en el momento del acoplamiento.
Pero los engranajes helicoidales hacen un contacto suave de un borde del diente al otro.
Esto proporciona un funcionamiento suave y silencioso con mayor eficiencia que los engranajes rectos.
| Productos | Eje de engranaje helicoidal izquierdo |
| Hecho a medida | √ |
| Tipo de perfil del engranaje | Equipo cilíndrico |
| EquipoDientesFabricación | El moldeado de engranajes |
| Grillado de dientes de engranajes | √ |
| Modulo (M) | 14 |
| Número de dientes (Z) | 22 |
| Ángulo de presión (α) | 20° |
| Ángulo de conducción | 22° |
| Grado de exactitud | Grado ISO 6 |
| Tratamiento térmico | Carburizador |
| Dureza de la superficie | 58-62 HRC |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
