| Place of Origin: | CHINA |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Cantidad de orden mínima: | 2 juegos |
| Packaging Details: | Plywood Crate |
| Delivery Time: | 60 Days |
| Payment Terms: | L/C, T/T |
| Capacidad de la fuente: | 500 sistemas/mes |
| Manufacturing Process: | Gear Milling | Perfil del diente: | Elástico |
|---|---|---|---|
| Perfil del engranaje: | Engranaje helicoidal doble | Surface Treatment: | Carburizing & Quenching |
| Heat Treatment: | Quenching & Tempering | Core Hardness: | 269-285HB |
| Resaltar: | Los engranajes de doble hélice hechos a medida,Profile específico de engranajes engranajes en doble hélice,16 Los engranajes de doble hélice |
||

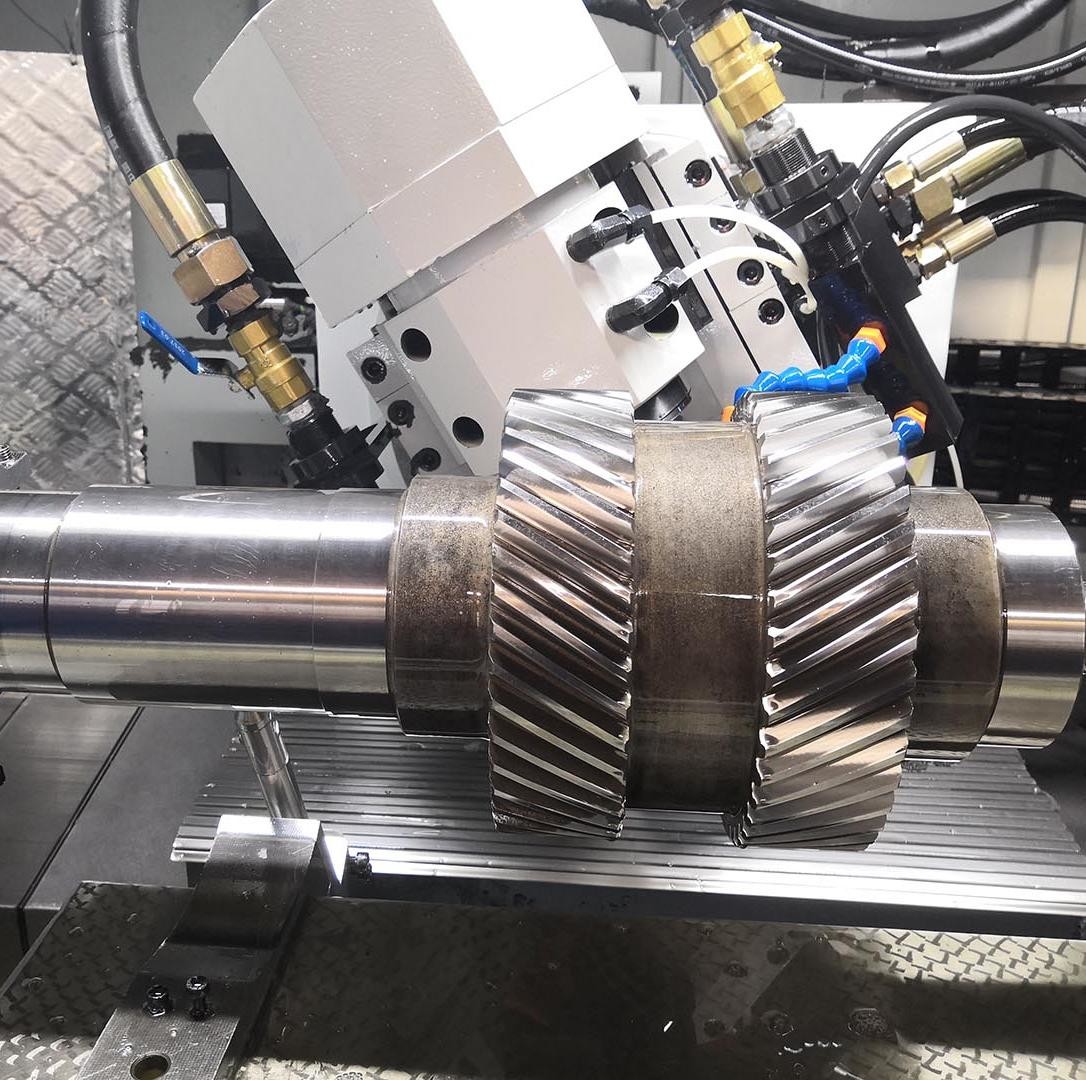

1)Descripción de los engranajes de doble hélice
Un engranaje doble helicoidal consiste en dos conjuntos de dientes helicoidales idénticos dispuestos simétricamente con ángulos de hélice opuestos.que se asemejan a dos engranajes helicoidales de espejo unidos entre sí.
2) Características de lasLos engranajes de doble hélice
Las fuerzas axiales generadas por cada hélice se anulan entre sí dentro de la caja de cambios, eliminando la carga axial neta en los rodamientos.
3)Ventajas deLos engranajes de doble hélice
a) Fuerza de empuje eliminada:Los ángulos opuestos de la hélice producen reacciones de empuje contrarias, neutralizando las fuerzas axiales internamente sin depender de los rodamientos.
b) Carga axial neta cero en los rodamientos:Los rodamientos experimentan una tensión axial mínima, mejorando la vida útil y reduciendo la complejidad del diseño.
Capacidad de transmisión de alta potencia:El doble diente distribuye la carga de manera más uniforme que el espolón o los engranajes helicoidales únicos, lo que permite una mayor transferencia de par / potencia.
|
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
|
