| Place of Origin: | CHINA |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Cantidad de orden mínima: | 2 juegos |
| Packaging Details: | Plywood Crate |
| Delivery Time: | 60 Days |
| Payment Terms: | L/C, T/T |
| Capacidad de la fuente: | 500 sistemas/mes |
| Gear Teeth Number: | 24 | Tamaño: | Personalizado |
|---|---|---|---|
| Con engranaje: | Engranaje de estímulo | Application: | Transmission System |
| Manufacture: | Gear Hobbing | Heat Treatment: | Quenching and Tempering |
| Accuracy: | ISO 8 Grade | ||
| Resaltar: | Eje de engranaje de transmisión de alta velocidad,Eje de engranaje de transmisión aeroespacial,Eje de transmisión de sistemas aeronáuticos |
||

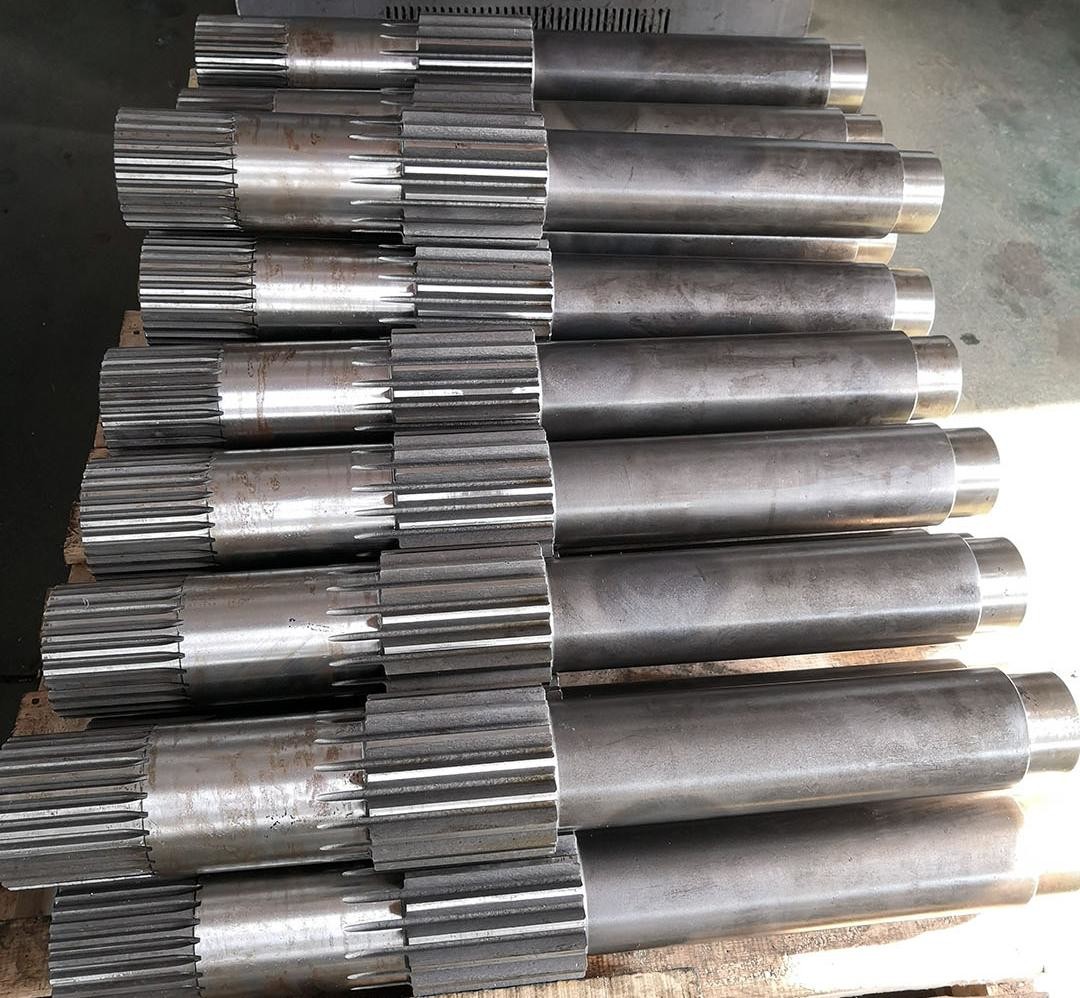

1)Descripción del eje del engranaje de transmisión
El eje del engranaje de transmisión es un componente de transmisión integrado en el que el perfil del diente del engranaje se mecaniza directamente en el cuerpo del eje.puede clasificarse en varios tipos como los dientes rectosEl diseño estructural de este componente debe tener en cuenta de manera integral los parámetros clave como la relación de transmisión, el par y la velocidad de rotación.
2)Ventajas del eje del engranaje de transmisión
a) La eficiencia de transmisión es del 98 al 99%
b) Puede soportar un par que oscila entre 1000 y 10 000 N·m.
c) La velocidad máxima de rotación puede alcanzar hasta 5000 - 10000 rpm.
d) La vida útil se prolonga en un 30-50% en comparación con el diseño separado.
3)Aplicaciones del eje del engranaje de transmisión
a) Sistema de transmisión de tránsito ferroviario
b) Dispositivo de propulsión marítima
c) Transmisión de potencia de las máquinas mineras
d) Sistemas de transmisión aeroespaciales y aeronáuticos
| Productos | Eje del engranaje de transmisión |
| Hecho a medida | √ |
| Tipo de perfil del engranaje | ¿ Qué pasa? |
| EquipoDientesFabricación | El moldeado de engranajes |
| Grillado de dientes de engranajes | √ |
| Modulo (M) | 6 |
| Número de dientes (Z) | 21 |
| Ángulo de presión (α) | 20° |
| Ángulo de conducción | 15° |
| Grado de exactitud | Grado ISO 6 |
| Tratamiento térmico | Carburizador |
| Dureza de la superficie | Se aplicarán los siguientes requisitos: |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
