| Lugar de origen: | China. |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Cantidad de orden mínima: | 100 conjuntos |
| Detalles de empaquetado: | Cajas de madera contrachapada |
| Tiempo de entrega: | 60 días |
| Condiciones de pago: | En el caso de las empresas de servicios de telecomunicaciones: |
| Capacidad de la fuente: | 500 sistemas/mes |
| Pressure Angle: | 20 degrees | Teeth Number: | Custom |
|---|---|---|---|
| Gear Profile: | Herringbone Gear | Quality Grade: | ISO 8-9 Grade |
| Usage: | Industrial Machinery | Backlash: | Depends on size |
| Resaltar: | Ángulo de presión de 20 grados Los engranajes de espinilla,Los engranajes de espina de arenque de alta eficiencia,Los engranajes de hierro de alta velocidad |
||

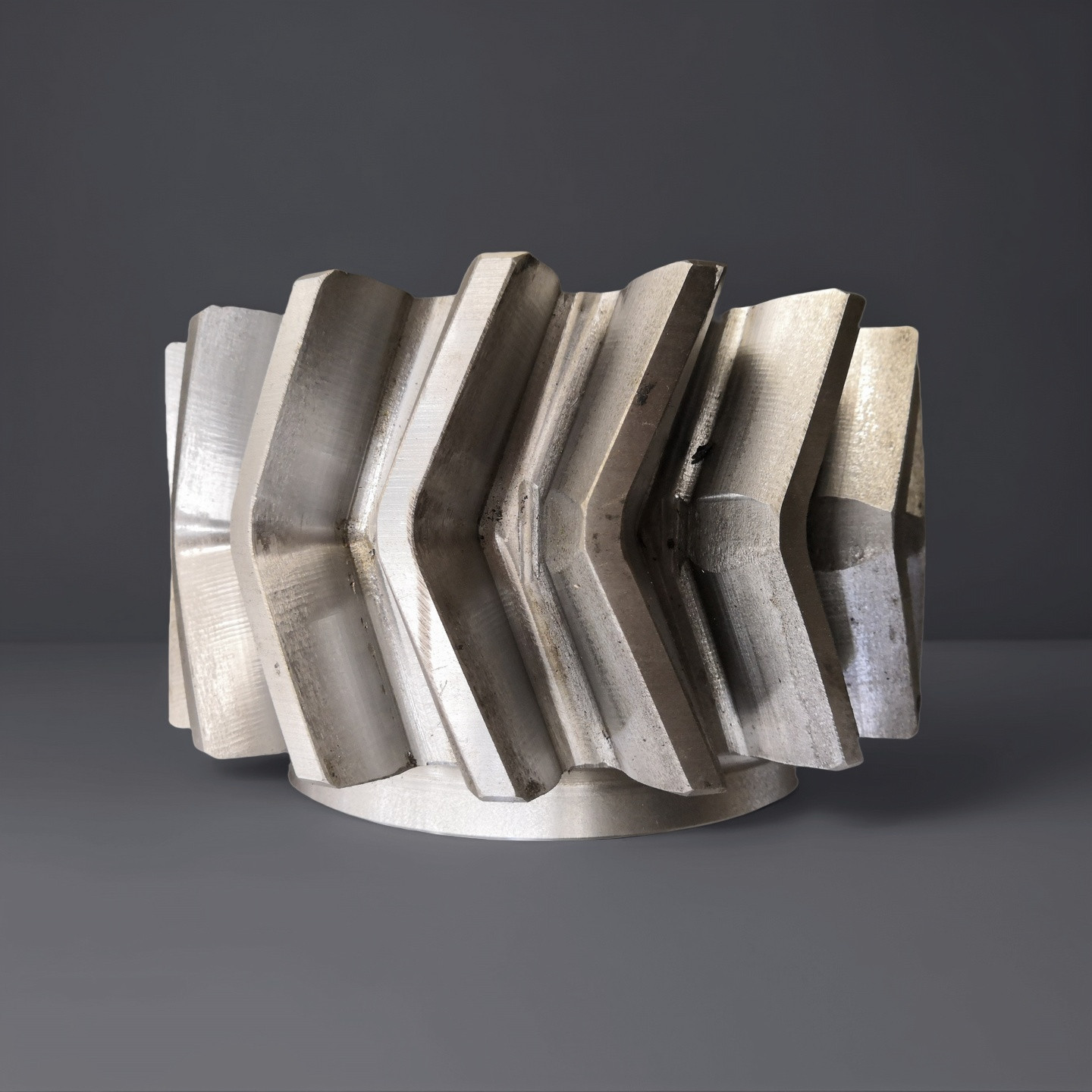

El engranaje de aringe es un tipo especial de engranaje que combina dos engranajes helicoidales con ángulos helicoidales iguales
Su perfil dental tiene la forma de un personaje.
Transmite energía a través de dientes helicoidales entrelazados y elimina las fuerzas axiales.
Tiene la característica de una malla continua, lo que resulta en un alto grado de superposición durante la transmisión;
los dientes helicoidales simétricos de ambos lados anulan las fuerzas axiales, lo que garantiza una fuerte estabilidad de funcionamiento;
y durante el proceso de transmisión, hay poca vibración y ruido.
3)Ventaja del engranaje de espina de arenque
En comparación con los engranajes rectos, la transmisión del engranaje de espina de arenque es más estable y tiene una mayor capacidad de carga.
en comparación con los engranajes helicoidales ordinarios, puede resolver eficazmente el problema de la fuerza axial y prolongar la vida útil del equipo;
la eficiencia de transmisión es alta, alcanzando más del 98%.
4)Aplicación de los artes de herringbone
Se utiliza comúnmente en sistemas de transmisión de alta potencia y alta velocidad, como los sistemas de propulsión de buques,
los dispositivos de transmisión de las grandes turbinas de vapor industriales, así como los grandes equipos mecánicos en la minería
En el caso de las centrales eléctricas, el objetivo es garantizar la eficiencia y estabilidad de la transmisión de energía.
| Productos | El engranaje de herringbone |
| Hecho a medida | √ |
| Tipo de perfil del engranaje | Dispositivos cilíndricos |
| Fabricación de dientes de engranajes | Mecanizado de engranajes |
| Grillado de dientes de engranajes | √ |
| Modulo (M) | 12 |
| Número de dientes (Z) | Las costumbres |
| Ángulo de presión (α) | 20° |
| Ángulo de la hélice (β) | Las costumbres |
| Grado de precisión de los dientes | Grado ISO 8-9 |
| Tratamiento térmico | Apagado y templado |
| Dureza de la superficie | 230 a 260 HB |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
