| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Cantidad de orden mínima: | 200 juegos |
| Detalles de empaquetado: | Cajas de madera contrachapada |
| Tiempo de entrega: | 30 días |
| Condiciones de pago: | En el caso de las empresas de servicios de telecomunicaciones: |
| Capacidad de la fuente: | 500 sistemas/mes |
| Tipo de perfil: | engranaje cilíndrico | Tratamiento térmico: | Apagar y templar |
|---|---|---|---|
| Fabricación: | El fresar del engranaje | Dureza: | HRC 58-62 |
| Perfil de los dientes: | Elástico | Características del producto: | Alta precisión, resistencia al desgaste, resistencia a la corrosión |
| Tecnología de procesamiento: | Mecanizado por CNC | ||
| Resaltar: | Eje de engranaje de transmisión de mecanizado CNC,Involucrar el eje del perfil del diente |
||

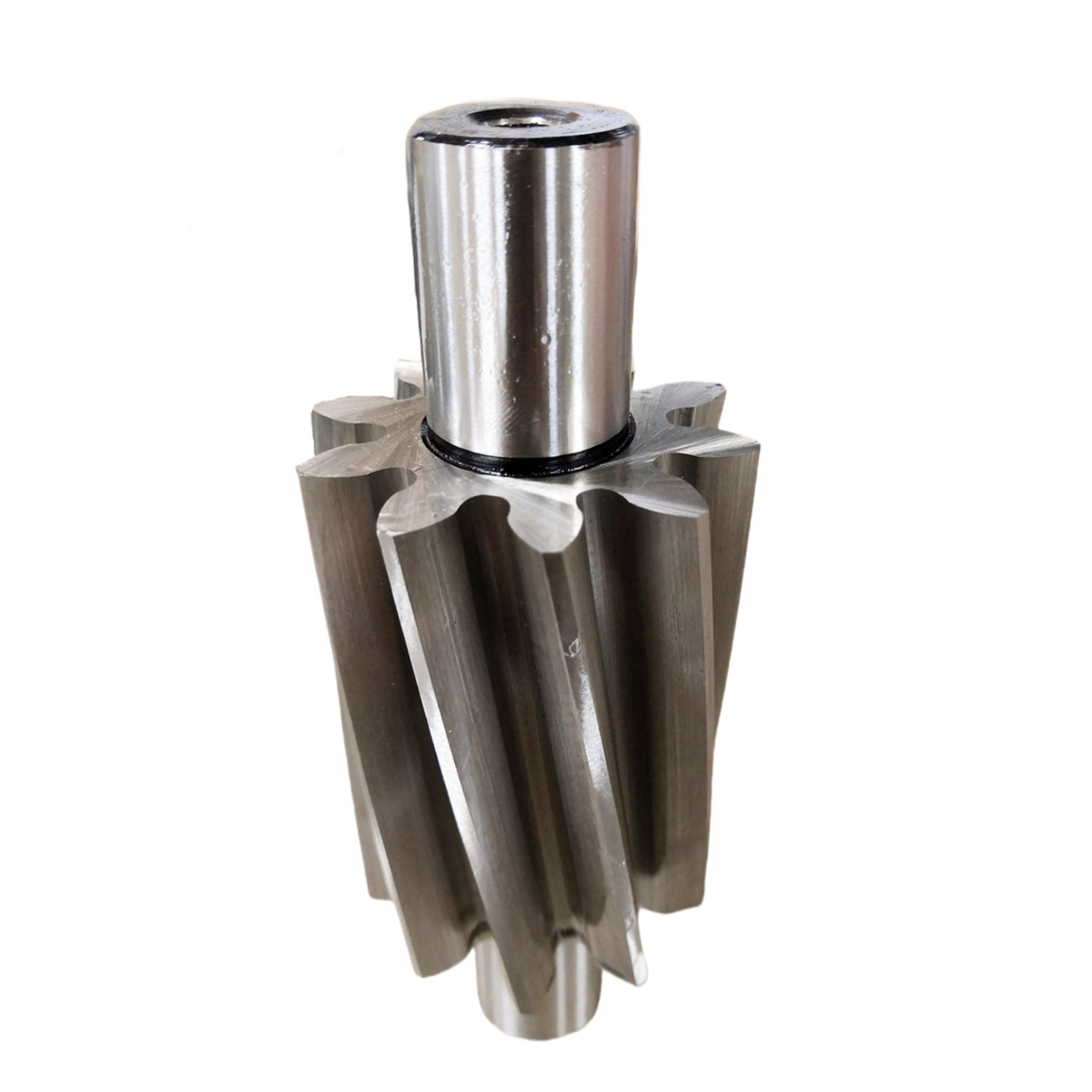

1) Descripciones del Eje de Engranaje de Transmisión
Se requieren componentes de precisión procesados por torneado, tallado, rectificado y otros procesos para garantizar la coaxialidad de los engranajes y los ejes.
2) Características de Eje de Engranaje de Transmisión
a) Proceso complejo: requiere múltiples procesos (por ejemplo, tratamiento térmico, acabado).
b) Fuerte personalización: el módulo, la forma de los dientes y otros parámetros se pueden diseñar según los requisitos.
c) Coste controlable: la producción en masa puede reducir el precio unitario.
3) Principio de funcionamiento del Eje de Engranaje de Transmisión
El perfil de diente involuta de los engranajes asegura que la fricción por deslizamiento se minimice durante el engranaje, mejorando la eficiencia.
4) Aplicación del Eje de Engranaje de Transmisión
Robots industriales, herramientas eléctricas, líneas de producción automatizadas, etc.
| Productos | Eje de Engranaje de Transmisión |
| Hecho a medida | √ |
| Tipo de perfil de engranaje | Gleason |
| Engranaje Dientes Fabricación | Rectificado de engranajes |
| Rectificado de dientes de engranaje | √ |
| Módulo (M) | Personalizado |
| Número de dientes (Z) | Personalizado |
| Ángulo de presión (α) | Personalizado |
| Ángulo de avance | Personalizado |
| Grado de precisión | Grado ISO 6 |
| Tratamiento térmico | Cementación |
| Dureza superficial | 58-62HRC |
| COMPARACIÓN DE GRADOS DE CÓDIGO DE ACERO | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
