| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | IG22072402 |
| Cantidad de orden mínima: | 1 pedazo |
| Precio: | $300.0/Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 55 días |
| Condiciones de pago: | L/C, D/P, T/T, Western Union |
| Capacidad de la fuente: | 500 pedazos/mes |
| El material: | Acero de forja | Tratamiento térmico: | Amortiguamiento y temple |
|---|---|---|---|
| Dureza: | 230-260 HB | Grado de calidad: | Grado del ISO 8-9 |
| Tipo del perfil: | Engranaje interno | Módulo: | 0.5-25 Módulo |
| Resaltar: | Engranaje del anillo del acero de forja,Engranaje internamente dentado del anillo,Engranaje de la tira interna del anillo |
||

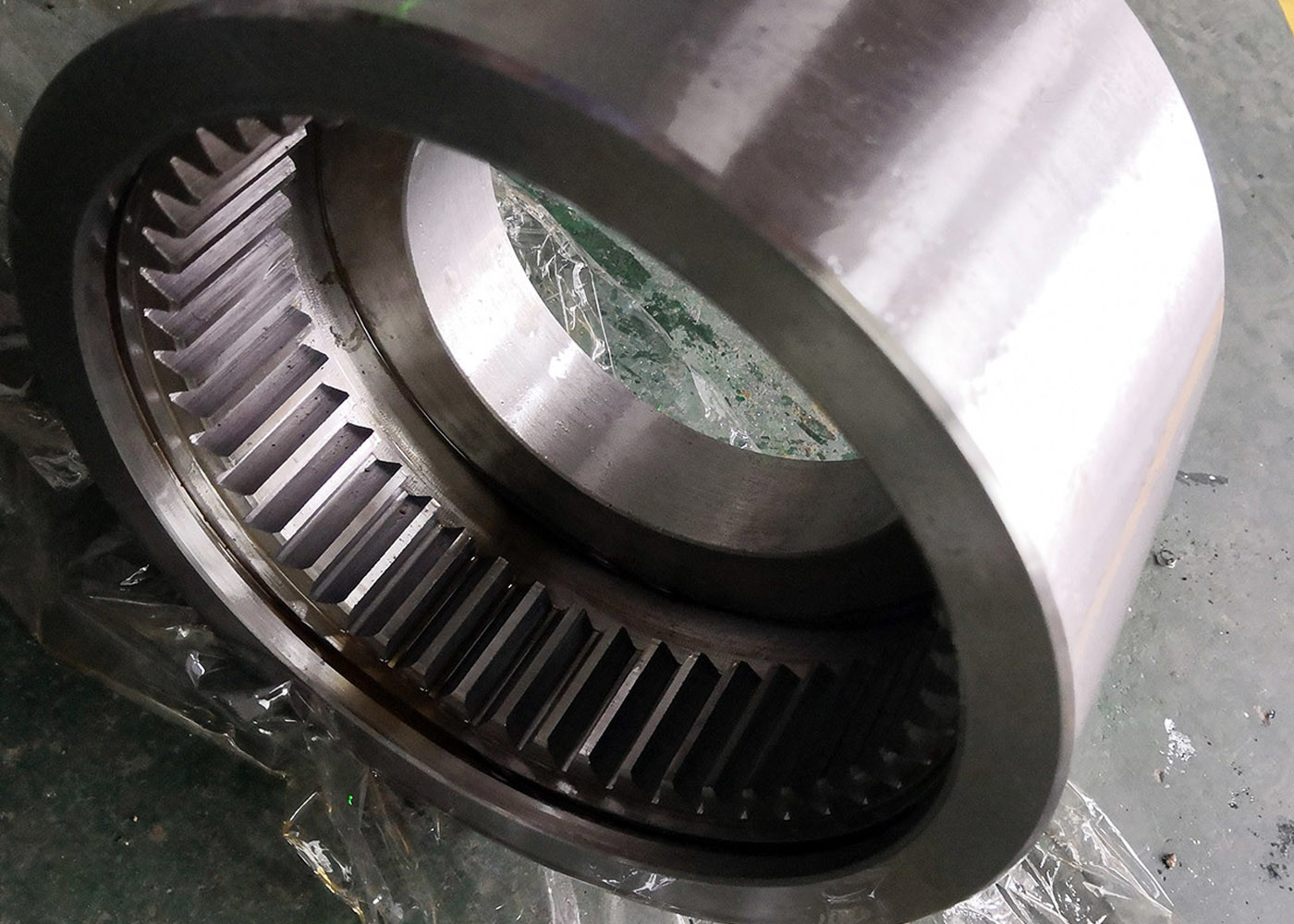

Anillo con dientes internos- engranaje de empuje interno
1) Descripción del equipo interno
Equipo interno/equipo anular con dientes en la superficie interna de su borde.
El engranaje interno se mezcla con el engranaje externo.
2) Características del engranaje interno
a) Cuando se entrelazan dos engranajes externos, la rotación se produce en direcciones opuestas.
En el caso de un engranaje interno con un engranaje externo, la rotación se produce en la misma dirección.
b) Los engranajes internos son accionados por pequeños engranajes externos.
c) Permite un diseño compacto del sistema de máquinas.
| Productos | Equipo interno |
| Hecho a medida | √ |
| Tipo de perfil del engranaje | Equipo cilíndrico |
| Fabricación de dientes de engranajes | Formación del engranaje |
| Grillado de dientes de engranajes | Si es necesario |
| Modulo (M) | 0.5 a 25 |
| Número de dientes (Z) | Las costumbres |
| Ángulo de presión (α) | 20° |
| Ángulo de la hélice (β) | 0 |
| Grado de precisión de los dientes | Grado ISO 8-9 |
| Tratamiento térmico | Apagado y prensado |
| Dureza | 230 a 260 HB |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
