| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | HG2208261 |
| Cantidad de orden mínima: | 1 pedazo |
| Precio: | $80/ Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 50 días |
| Condiciones de pago: | L/C, T/T, Western Union, D/P |
| Capacidad de la fuente: | 1000 pedazos/mes |
| Número del diente: | 68 | Ángulo helicoidal: | 20° |
|---|---|---|---|
| Ángulo de presión: | 20° | Ancho: | 80 mm |
| Dureza: | 45-50 HRC | El material: | AISI 4140 |
| Resaltar: | Engranajes de transmisión del acero de forja de AISI 4140,Módulo helicoidal de los engranajes de transmisión 9,Engranajes de transmisión helicoidales de la caja de cambios industrial |
||

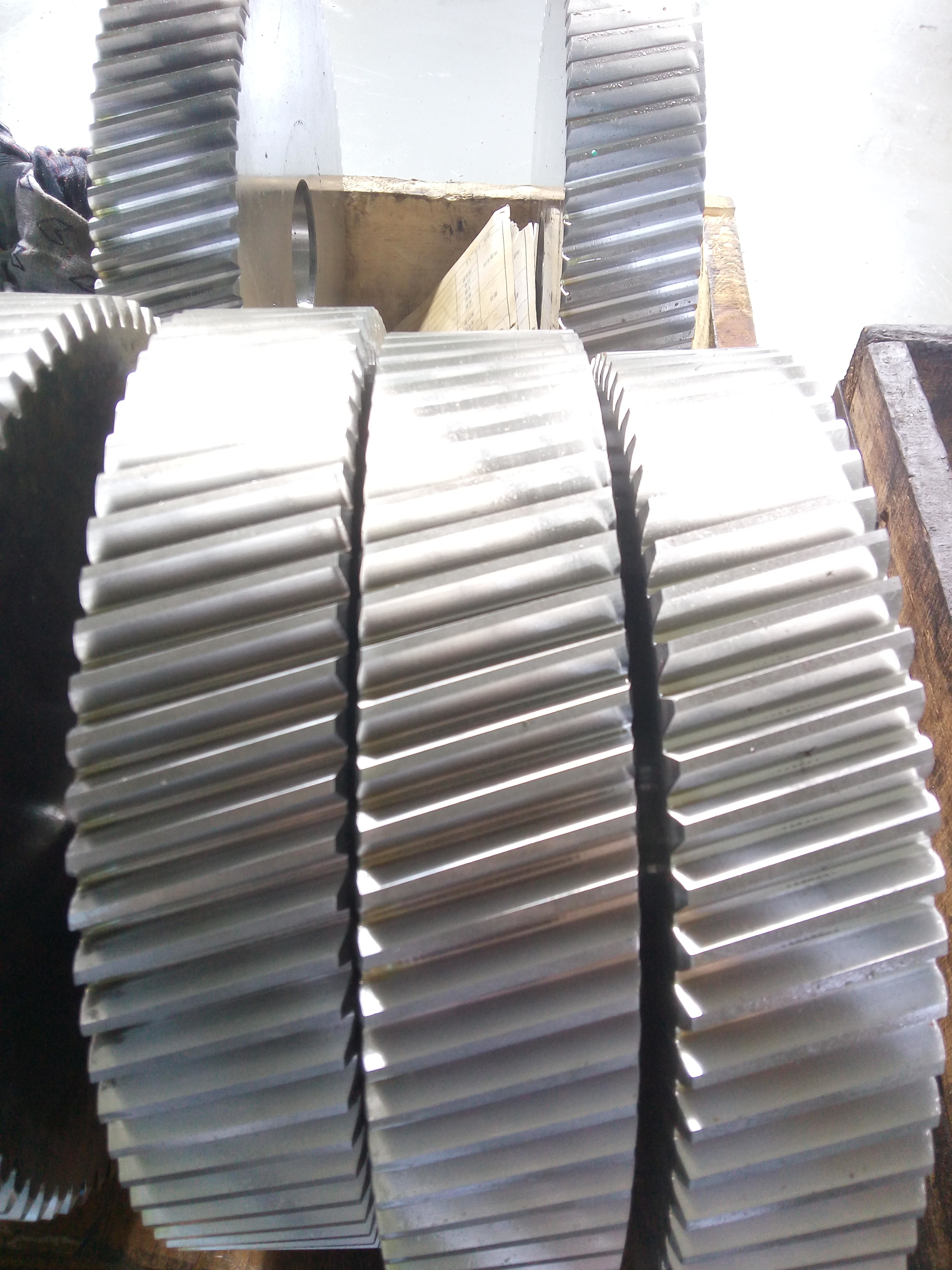

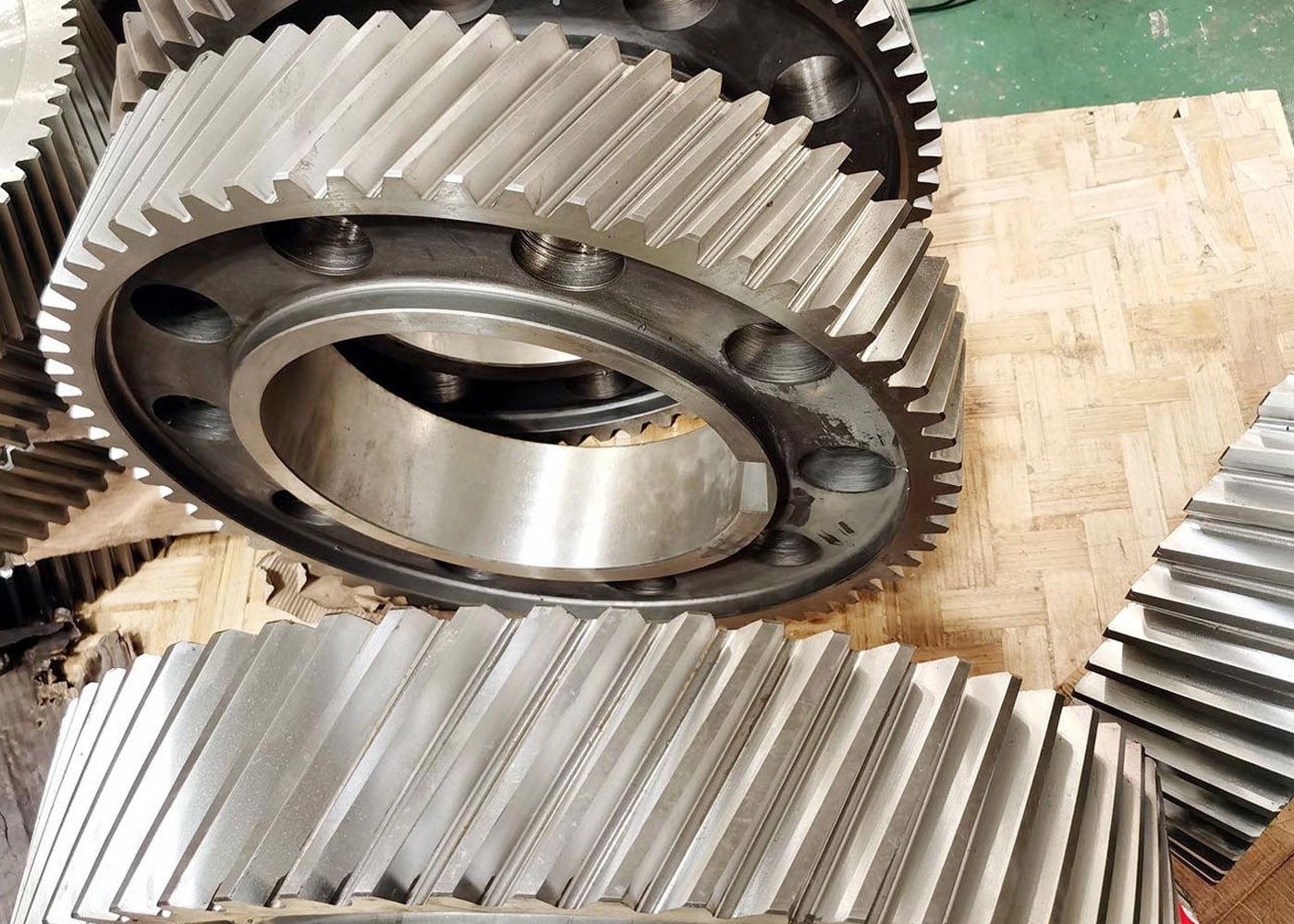

AISI 4140 Acero forjado 9 módulos de engranajes de transmisión helicoidales para cajas de engranajes industriales
1) Descripción del equipo de hélice
Los engranajes helicoidales están formados por cortadores que producen un ángulo que permite que varios dientes se engrane simultáneamente.
2) Características del engranaje de hélice
Como contacto deslizante de los dientes de engranaje, engranaje helicoidal con mayor capacidad de carga y funcionamiento silencioso y suave.
3) Especificaciones de montaje del engranaje de hélice
a) Montaje de chavetero
b) Tornillo de fijación
c) Tornillos de sujeción del cubo
d) Dividir
e) Agujero simple
| Productos | Los engranajes helicoidales |
| Hecho a medida | √ |
| Tipo de perfil del engranaje | Equipo cilíndrico |
| Fabricación | El juego de engranajes |
| El rechinar los dientes | √ |
| Modulo (M) | 9 |
| Número de dientes (Z) | 68 |
| Ángulo de presión (α) | 20° |
| Ángulo de conducción | 20° |
| Grado de exactitud | Grado ISO 6-7 |
| Tratamiento térmico | Carburizador |
| Dureza de la superficie | 58-62 HRC |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
