| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | HG22083101 |
| Cantidad de orden mínima: | 1 pedazo |
| Precio: | $150/ Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 50 días |
| Condiciones de pago: | L/C, T/T, Western Union, D/P |
| Capacidad de la fuente: | 1000 pedazos/mes |
| El material: | 20CrMnTi | Tratamiento térmico: | Carburación |
|---|---|---|---|
| Anchura de los dientes: | 45 | Módulo: | 4 |
| Precisión: | Grado del ISO 6 | Ángulo de la hélice: | 15° |
| Resaltar: | 20CrMnTi solo engranaje helicoidal de acero,engranaje helicoidal del espiral de acero 20CrMnTi,engranaje helicoidal del reductor de velocidad solo |
||

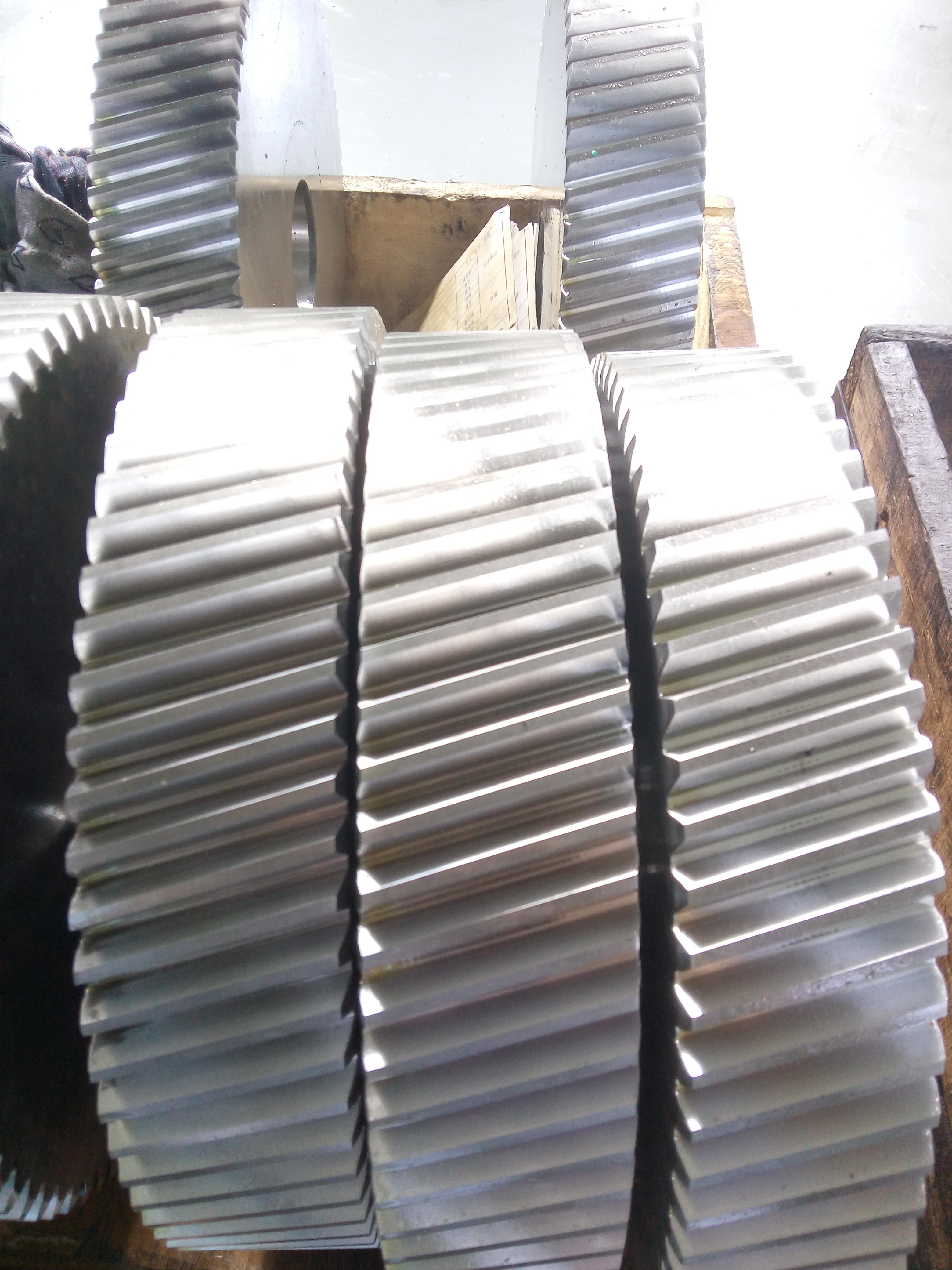

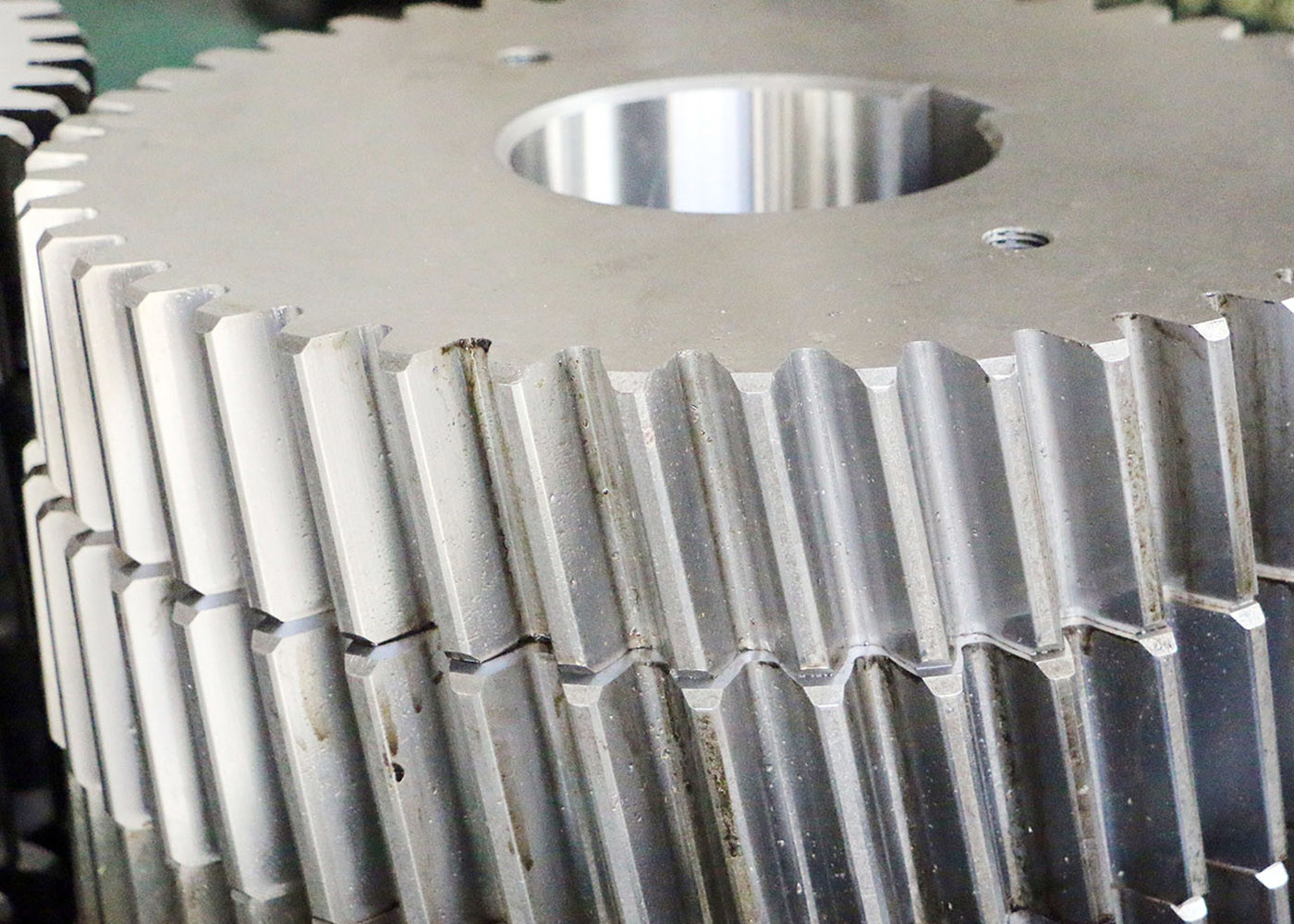

Acero frogado 20CrMnTi Acero de engranaje helicoidal único para reductor de velocidad montado en el eje
1) Descripción del equipo helicoidal
Los engranajes helicoidales son un tipo de engranajes cilíndricos con rastros de dientes inclinados.
En comparación con los engranajes de espolón, tienen la mayor relación de contacto y sobresalen en silencio y menos vibración y pueden transmitir una gran fuerza.
Un par de engranajes helicoidales tiene el mismo ángulo de la hélice pero la mano de la hélice es opuesta.
2) Características del engranaje helicoidal
Los engranajes helicoidales producen una fuerza de empuje axial, por lo que es deseable utilizar rodamientos de empuje para absorber esta fuerza.
| Productos | Los engranajes helicoidales |
| Hecho a medida | √ |
| Tipo de perfil del engranaje | Equipo cilíndrico |
| Fabricación | El uso de las máquinas de engranaje |
| El rechinar los dientes | √ |
| Modulo (M) | 4 |
| Número de dientes (Z) | 52 |
| Ángulo de presión (α) | 20° |
| Ángulo de conducción | Las costumbres |
| Grado de exactitud | 6 y 7 |
| Tratamiento térmico | Carburizador |
| Dureza de la superficie | 58-62 HRC |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
