| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | HG22082605 |
| Cantidad de orden mínima: | 1 pedazo |
| Precio: | $80/ Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 50 días |
| Condiciones de pago: | L/C, T/T, Western Union, D/P |
| Capacidad de la fuente: | 1000 pedazos/mes |
| Los dientes numeran: | 13 | Ángulo de la hélice: | 15° |
|---|---|---|---|
| Ángulo de presión: | 14.5° | Duración: | 125 mm |
| Dureza: | 58-62 HRC | Precisión: | Grado ISO 7 |
| Resaltar: | solo eje helicoidal del piñón 20CrMnTi,Eje del piñón/engranaje con las tiras espirales,eje helicoidal del piñón 20CrMnTi |
||

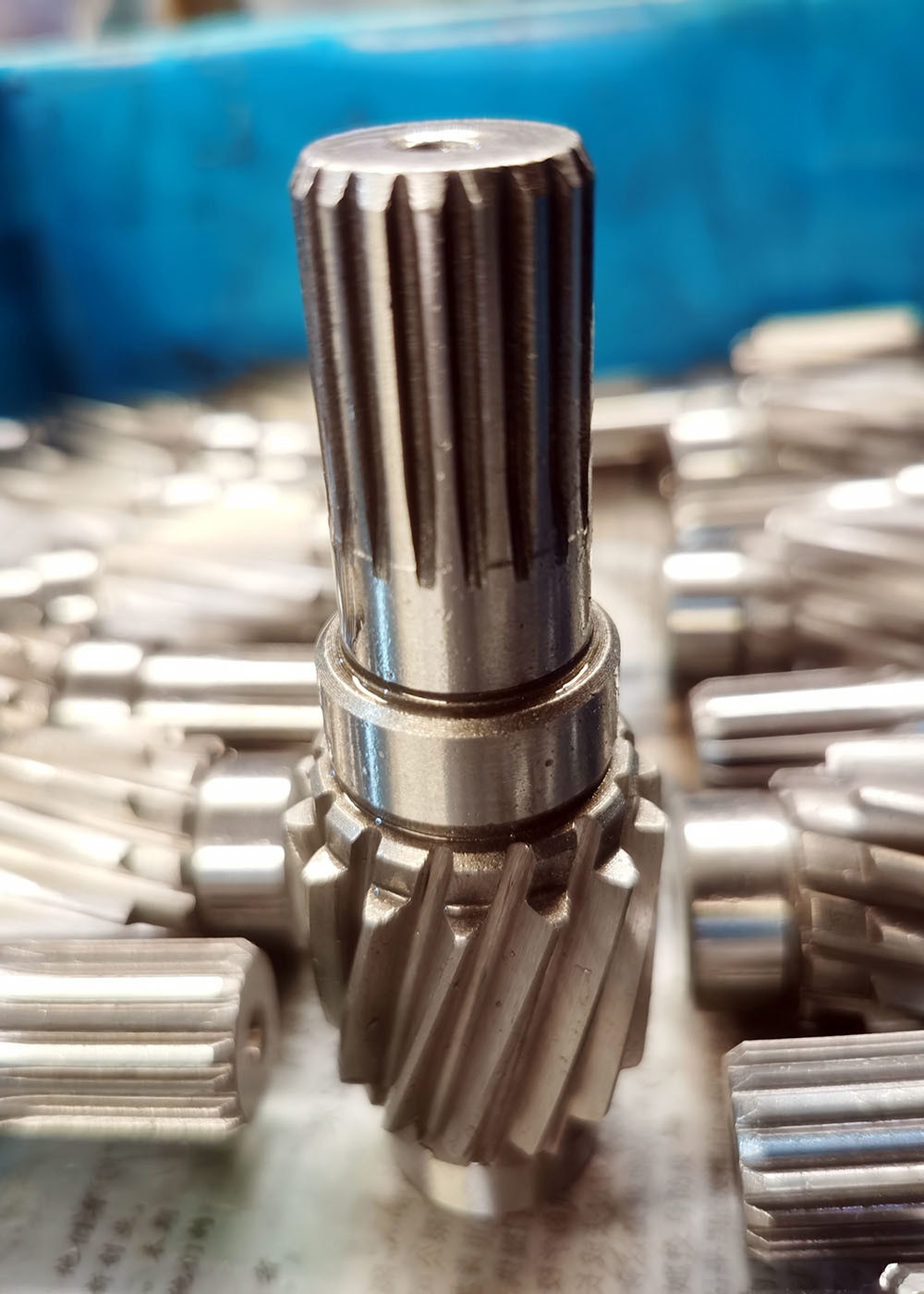

20CrMnTi Acero de hélice única y eje de engranaje de piñón con espinillas incorporadas
1) Descripción de los engranajes en hélice
Los engranajes helicoidales tienen dientes que se colocan en un ángulo con respecto al eje del engranaje.
Dado que los dientes se involucran más gradualmente, Tienen un funcionamiento más suave y silencioso que los engranajes de espolón.
Los engranajes helicoidales también tienen mayor resistencia dental y una mayor capacidad de carga.
Además, los engranajes helicoidales pueden transmitir potencia entre con una longitud de longitud igual o superior a 20 mm,
mientras que los engranajes de espolón sólo pueden transferir energía entre ejes paralelos.
Una desventaja deLos engranajes helicoidales producen un empuje axial que debe ser considerado.
| Productos | Los engranajes helicoidales |
| Hecho a medida | √ |
| Tipo de perfil del engranaje | Equipo cilíndrico |
| Fabricación | El juego de engranajes |
| El rechinar los dientes | √ |
| Modulo (M) | 7 |
| Número de dientes (Z) | 68 |
| Ángulo de presión (α) | 20° |
| Ángulo de conducción | 20° |
| Grado de exactitud | Grado ISO 6-7 |
| Tratamiento térmico | Carburizador |
| Dureza de la superficie | 58-62 HRC |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
