| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | HG22083102 |
| Cantidad de orden mínima: | 1 pedazo |
| Precio: | $80/ Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 50 días |
| Condiciones de pago: | L/C, T/T, Western Union, D/P |
| Capacidad de la fuente: | 1000 pedazos/mes |
| Número del diente: | 76 | Ángulo de la hélice: | 23° |
|---|---|---|---|
| Ángulo de presión: | 20° | Anchura del diente: | 80 mm |
| Dureza: | 45-50 HRC | El material: | AISI 4140 |
| Resaltar: | 12 solos engranajes de la hélice del módulo,Diente de los engranajes de transmisión 76,12 solos engranajes de transmisión de la hélice del módulo |
||

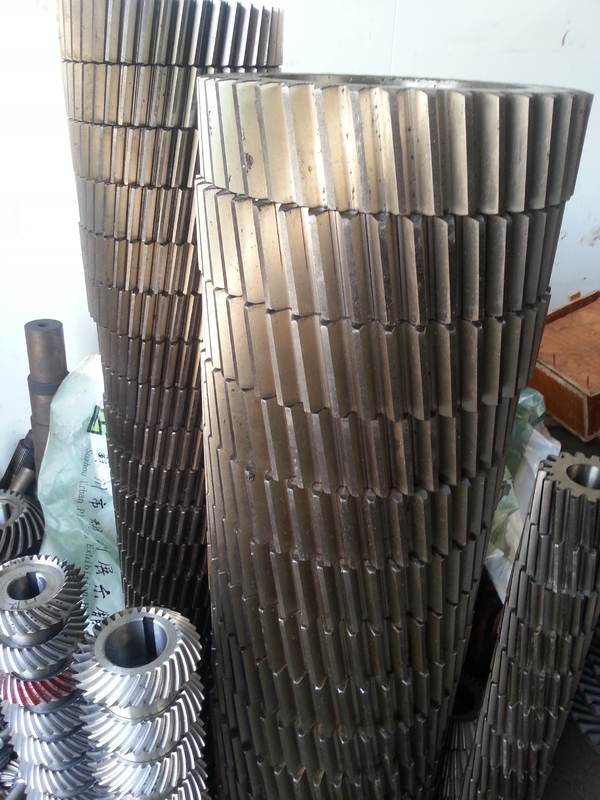

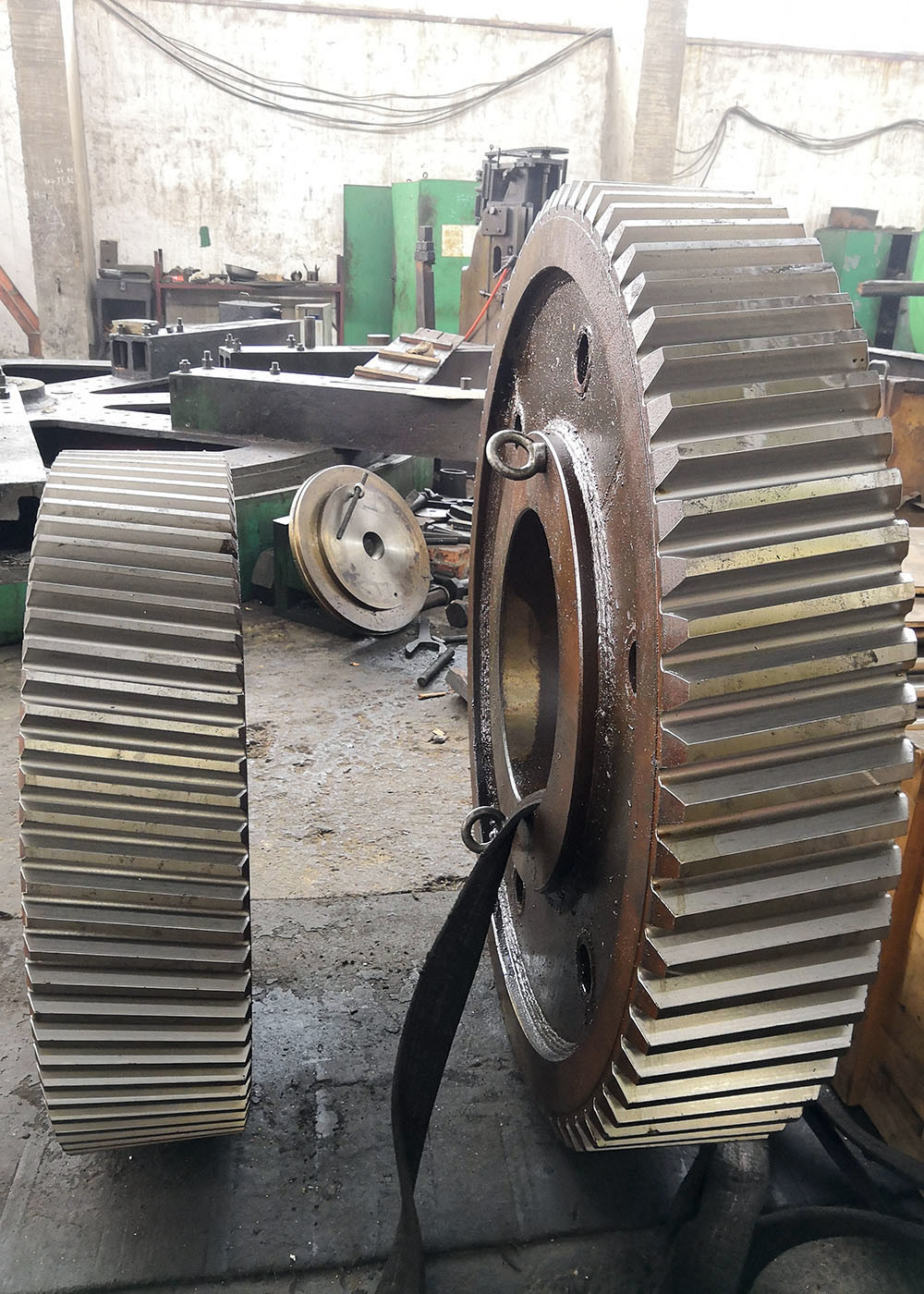

Acero forjado 12 módulos de transmisión de hélice única para caja de engranajes
1) Características de los engranajes helicoidales
Los engranajes helicoidales pueden transmitir energía entre ejes paralelos o perpendiculares mediante el uso de dientes helicoidales.
Están diseñados para distribuir la presión gradualmente a lo largo de todo el diente.
Debido a la inclinación de sus dientes, los engranajes helicoidales funcionan más suave y silenciosamente que otros engranajes y pueden transportar cargas pesadas de manera eficiente.
2) Tipos de engranajes helicoidales
Los engranajes helicoidales están disponibles en dos configuraciones de dientes: de mano izquierda y derecha.
Los engranajes helicoidales transmiten energía a través de dos configuraciones axiales: paralelas y perpendiculares.
| Productos | Los engranajes helicoidales |
| Hecho a medida | √ |
| Tipo de perfil del engranaje | Equipo cilíndrico |
| Fabricación | El juego de engranajes |
| El rechinar los dientes | √ |
| Modulo (M) | 12 |
| Número de dientes (Z) | 76 |
| Ángulo de presión (α) | 20° |
| Ángulo de conducción | 23° |
| Grado de exactitud | Grado ISO 6-7 |
| Tratamiento térmico | Carburizador |
| Dureza de la superficie | 58-62 HRC |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
