| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Minimum Order Quantity: | 500Sets |
| Detalles de empaquetado: | Cajas de madera contrachapada |
| Tiempo de entrega: | 60 días |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 500 Sets/Month |
| Ancho: | 75 mm | Número de dientes: | 15 |
|---|---|---|---|
| Perfil del engranaje: | Engranaje interno | Dureza: | Las demás: |
| Grado de calidad: | Grado del ISO 8-9 | Tratamiento térmico: | Nitruración |
| Resaltar: | Fabricación de dientes precisos engranaje de empuje interno,En el caso de los engranajes avanzados,el engranaje de empuje interno |
||

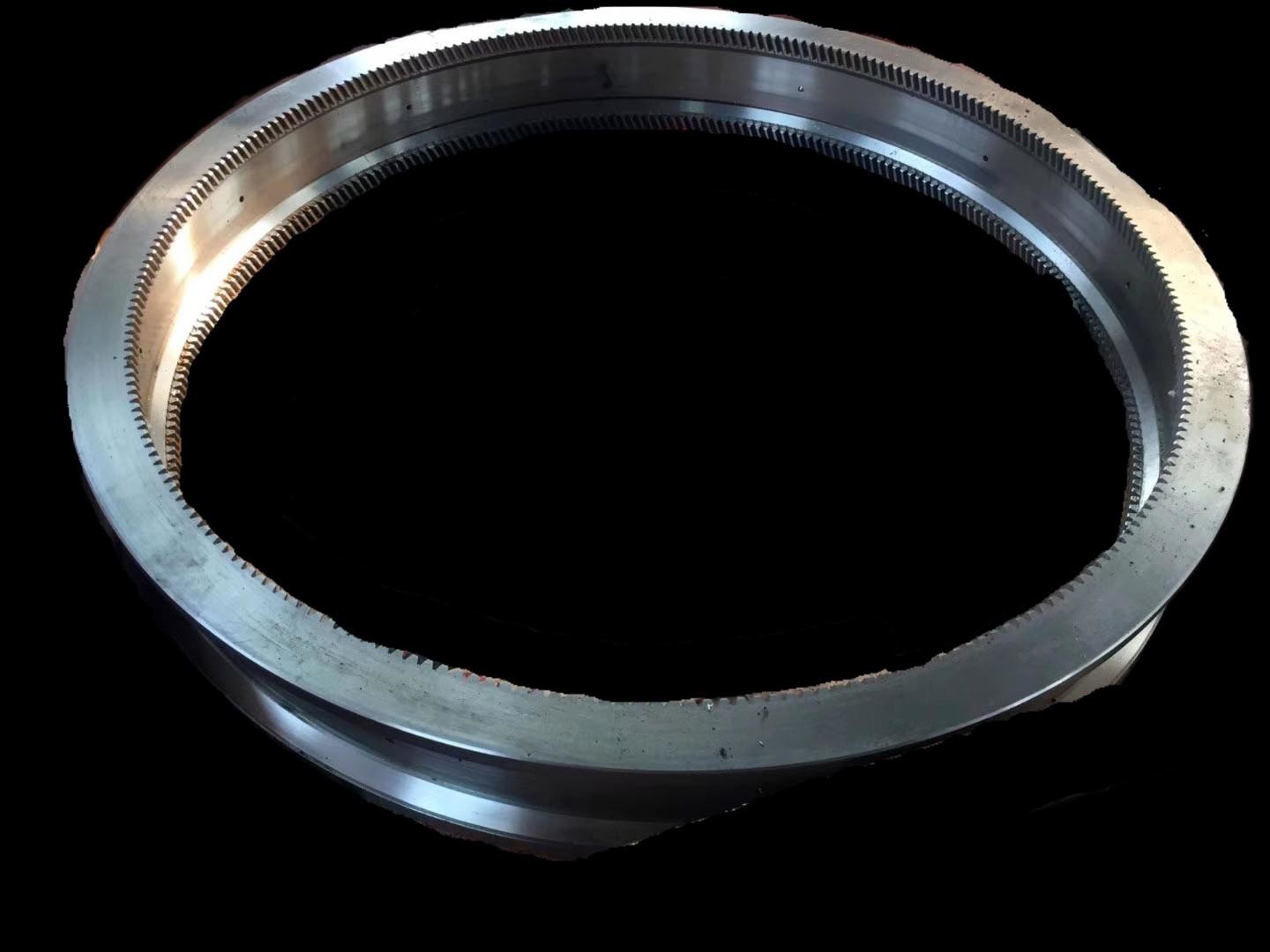

1)Descripción del equipo interno
El engranaje de anillo interno es un engranaje en forma de anillo con dientes en el lado interno.Este diseño le da ventajas únicas en sistemas de transmisión cerrados.
2)Ventajas del equipo interno
a) Estructura compacta: el engranaje interno puede instalarse en forma anidada, optimizando la tasa de utilización del espacio.
b) Alta eficiencia de transmisión: La pérdida de fricción de la malla de dientes rectos es pequeña, adecuada para la transmisión de alta velocidad.
c) Alta estabilidad: durante la malla, el área de contacto es grande y la resistencia al impacto es buena.
d) Fácil de integrar: puede combinarse de forma flexible con engranajes planetarios y piezas de eje para satisfacer complejos requisitos de transmisión.
3)Aplicaciones del engranaje interno
a) Robot industrial: anillo interno del mecanismo de reducción de la articulación.
b) Aeroespacial: Sistema de transmisión por actuador de las superficies de control de las aeronaves.
c) Instrumentos de precisión: Mecanismo de ajuste giratorio del equipo óptico.
d) Herramientas eléctricas: como las cajas de engranajes de las taladras y las molinadoras angulares.
| Productos | Equipo interno |
| Hecho a medida | √ |
| Tipo de perfil del engranaje | Equipo cilíndrico |

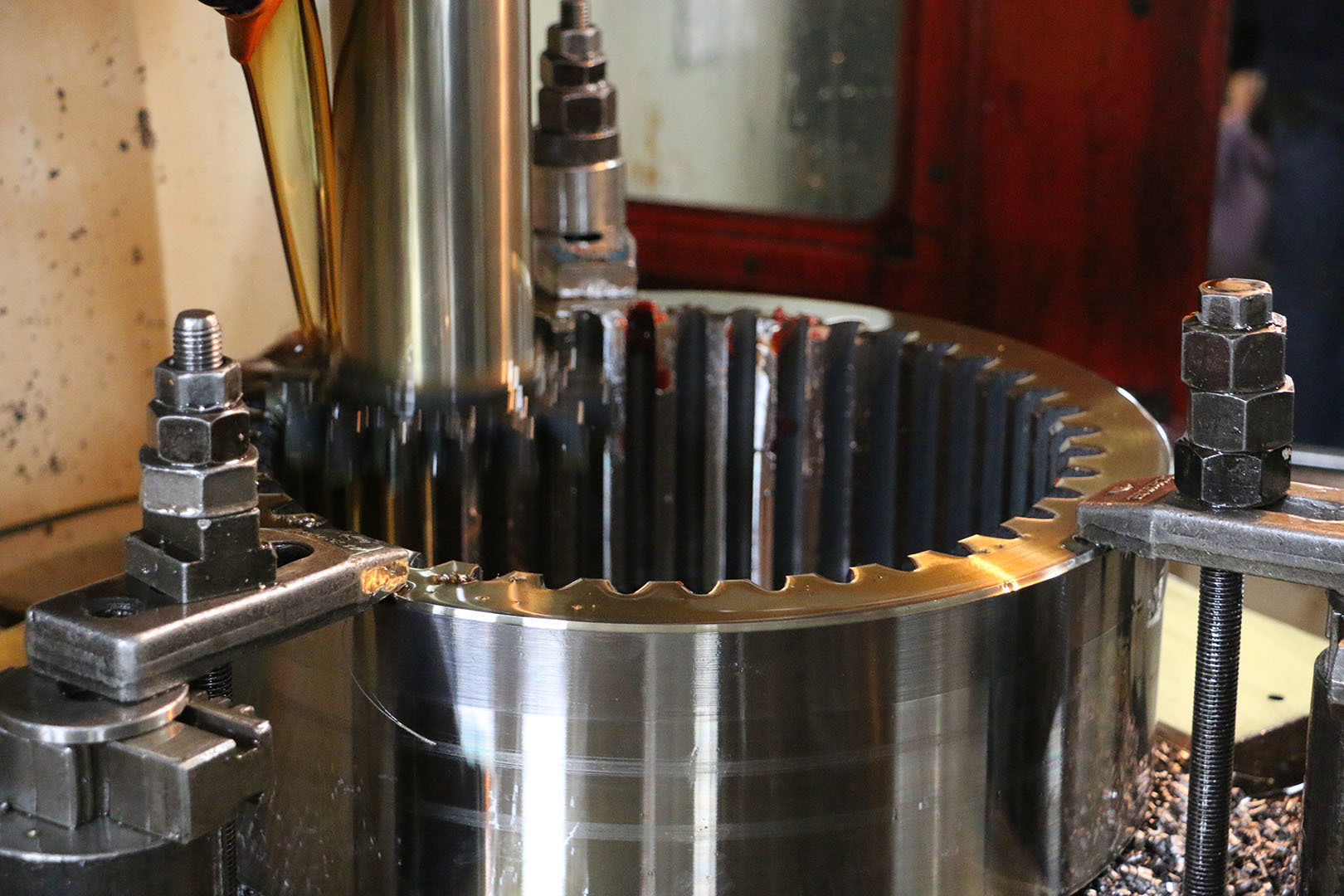

| Fabricación de dientes de engranajes | Formación del engranaje |
| Grillado de dientes de engranajes | * Si es necesario |
| Modulo (M) | 0.5 a 25 |
| Número de dientes (Z) | Las costumbres |
| Ángulo de presión (α) | 20° |
| Ángulo de la hélice (β) | 0 |
| Grado de precisión de los dientes | Grado ISO 8-9 |
| Tratamiento térmico | Apagado y templado |
| Dureza | 230 a 260 HB |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
