| Lugar de origen: | China. |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Cantidad de orden mínima: | 200 juegos |
| Precio: | 300＄ |
| Detalles de empaquetado: | Cajas de madera contrachapada |
| Tiempo de entrega: | 60 días |
| Condiciones de pago: | En el caso de las empresas de servicios de telecomunicaciones: |
| Capacidad de la fuente: | 500 sistemas/mes |
| El material: | Acero | Tratamiento térmico: | Carburizado y apagado |
|---|---|---|---|
| Perfil: | Anillo de engranaje interno | Fabricación: | Formación de engranajes |
| Ángulo de presión: | 20 grados | Grado de exactitud: | Grado del ISO 8-9 |
| Resaltar: | Equipo interno de trabajo pesado,El equipo interno de malla de engranaje liso,Equipo interno de grado ISO 8-9 |
||

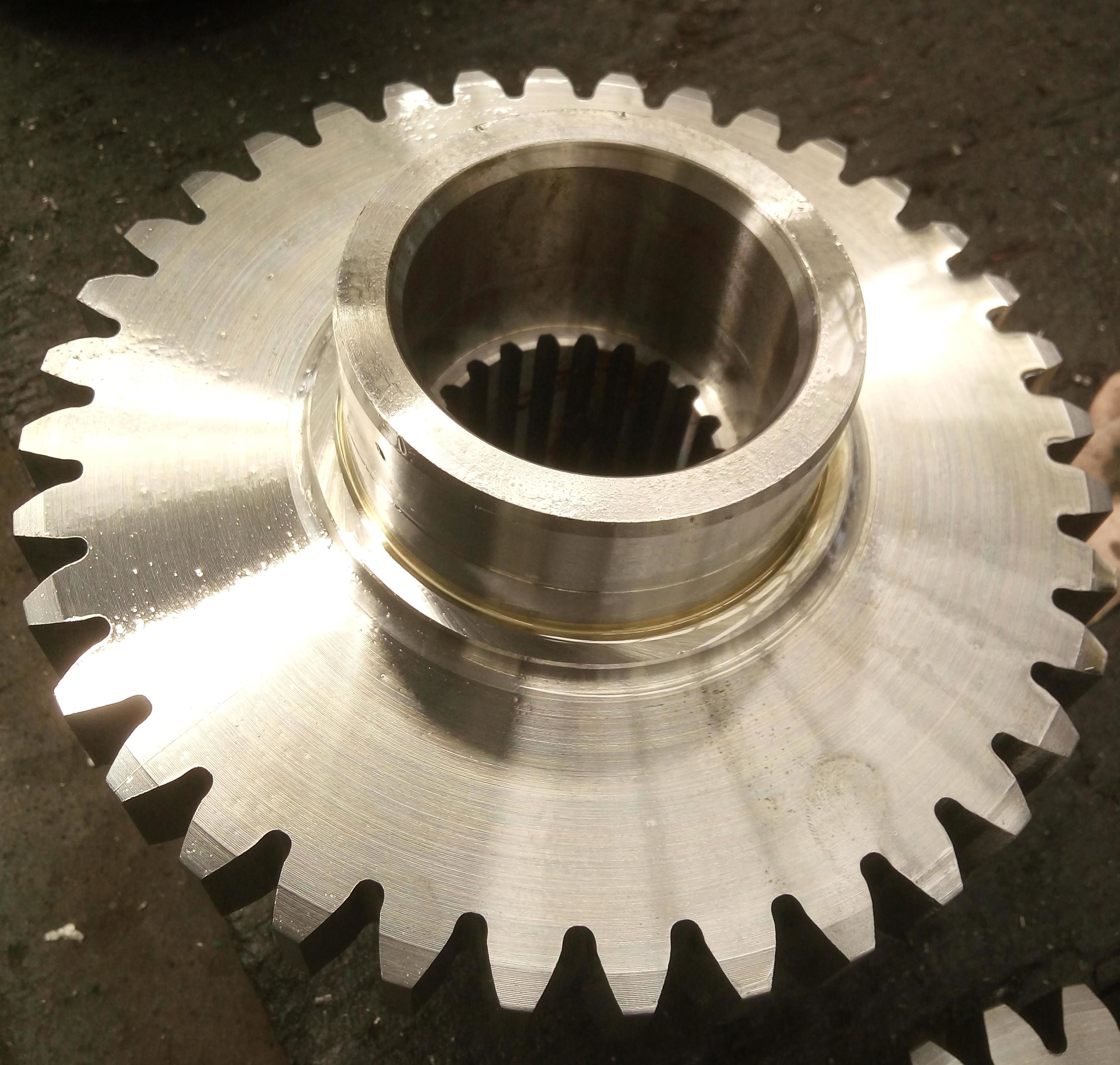

1)Descripción del equipo interno
El engranaje de espolón interno es un tipo de engranaje de malla interno que transmite energía y movimiento mediante la malla con el engranaje externo a través de sus dientes rectos.
2) Características del engranaje interno
a) el Durante el proceso de malla, la línea de contacto de las superficies dentales es paralela al eje, lo que resulta en una buena estabilidad de transmisión.
b) Debido a sus características de malla interna, tiene una mayor capacidad de carga que los engranajes externos del mismo tamaño.
3)Ventajas del equipo interno
a) el Funcionamiento sin problemas: la malla de engranajes directa tiene menos impacto y el ruido es menor que el de los engranajes internos helicoidales.
b) Alta transmisión del par: La estructura interna de malla puede soportar grandes fuerzas radiales y es adecuada para aplicaciones de trabajo pesado.
| Productos | Equipo interno |
| Hecho a medida | √ |
| Tipo de perfil del engranaje | Equipo cilíndrico |
| Fabricación de dientes de engranajes | Formación del engranaje |
| Grillado de dientes de engranajes | Si es necesario |
| Modulo (M) | 0.5 a 25 |
| Número de dientes (Z) | Las costumbres |
| Ángulo de presión (α) | 20° |
| Ángulo de la hélice (β) | 0 |
| Grado de precisión de los dientes | Grado ISO 8-9 |
| Tratamiento térmico | Apagado y templado |
| Dureza | 230 a 260 HB |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
