| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | HB2207004 |
| Cantidad de orden mínima: | 1 sistema |
| Precio: | $1000/ Set |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 67 días |
| Condiciones de pago: | L/C, T/T |
| Capacidad de la fuente: | 50 sistemas/mes |
| Tipo del perfil: | Engranaje de la raspa de arenque | El material: | Forja de acero |
|---|---|---|---|
| Marca del producto: | Producción original | Dureza: | 230-260 HB |
| Fabricación y transformación: | El moler del engranaje | El color: | Color metálico original |
| Resaltar: | Sistema del engranaje de la raspa de arenque de la fábrica de acero,Sistema del engranaje de la raspa de arenque del piñón,Engranajes de la raspa de arenque de la fábrica de acero |
||

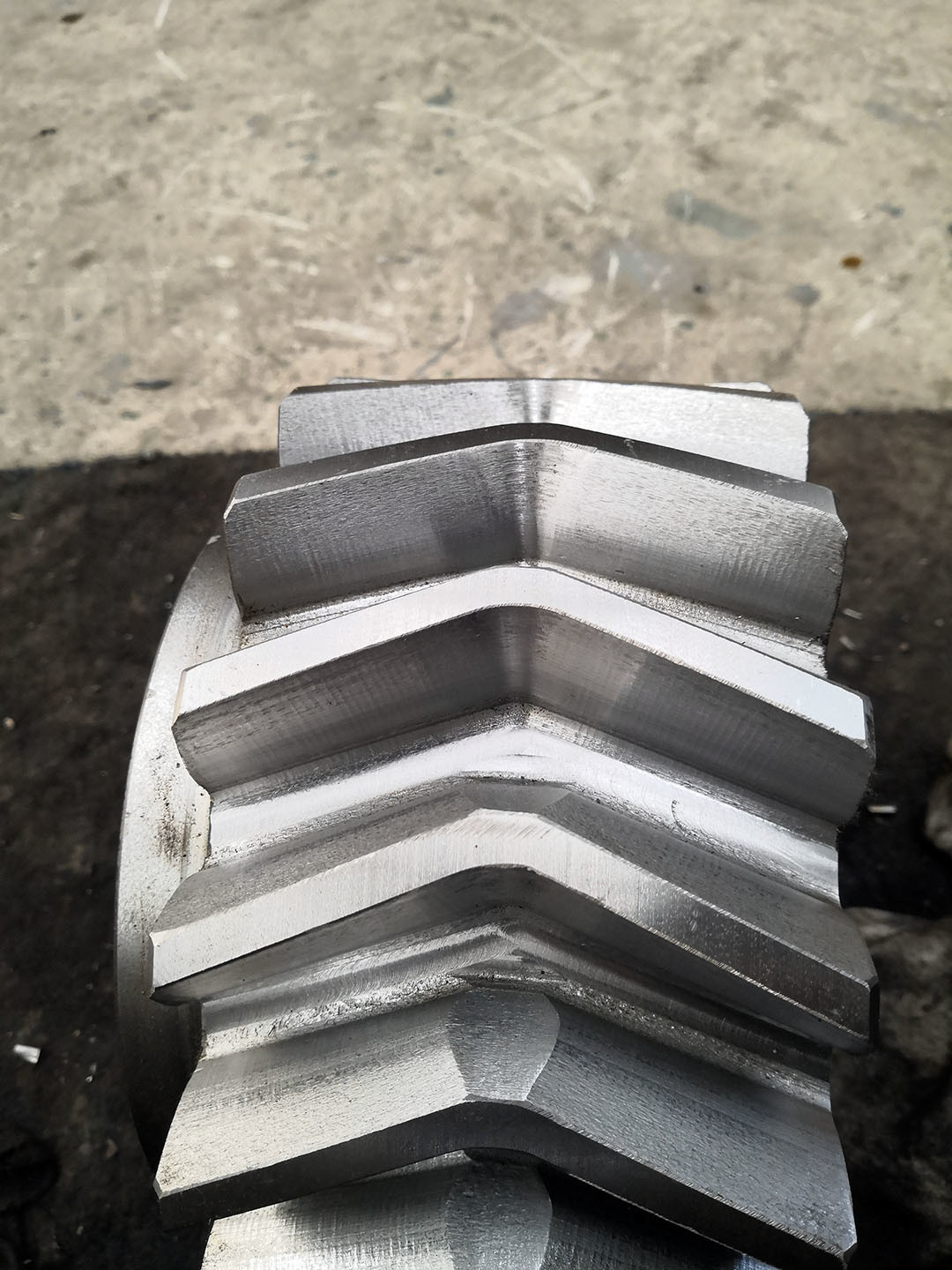

Conjunto de engranajes de hierro de piñón para engranajes de hierro de fábrica de acero
1) Descripción de los artes de hueso de arenque
El engranaje de espina de arenque es un tipo específico del engranaje de doble hélice.
dos engranajes helicoidales de manos opuestas ((mano izquierda y derecha).
Los engranajes de aringe no producen una carga axial adicional.
2) Características de los artes de hueso de arenque
a) Transferencia de energía sin problemas, ya que en cualquier momento se enredarán más de dos dientes.
b) Sin carga axial de empuje lateral.
3) Aplicaciones de los artes de hueso de arenque
Turbina de vapor, aplicaciones de trabajo pesado, laminadoras.
| Productos | El engranaje de herringbone |
| Hecho a medida | √ |
| Tipo de perfil del engranaje | Hueso de arenque |
| Fabricación de dientes de engranajes | Mecanizado de engranajes |
| Grillado de dientes de engranajes | No tiene valor |
| Modulo (M) | 10 |
| Número de dientes (Z) | 16 |
| Ángulo de presión (α) | 20° |
| Ángulo de la hélice (β) | Las costumbres |
| Grado de precisión de los dientes | Grado ISO 8-9 |
| Tratamiento térmico | Apagado y prensado |
| Dureza de la superficie |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
