| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | HG220806001 |
| Cantidad de orden mínima: | 1 pedazo |
| Precio: | $30/ Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 50 días |
| Condiciones de pago: | L/C, T/T, Western Union, D/P |
| Capacidad de la fuente: | 1000 pedazos/mes |
| El material: | 20CrNiMo | Número del diente: | 56 |
|---|---|---|---|
| El tono: | 12.566 | Diámetro de echada: | 224m m |
| Altura total: | 75 mm | Dureza: | 58-62 HRC |
| Resaltar: | Solo módulo helicoidal del engranaje 4,engranaje de la hélice 20CrNiMoA,Solo engranaje helicoidal de AISI 8620 |
||

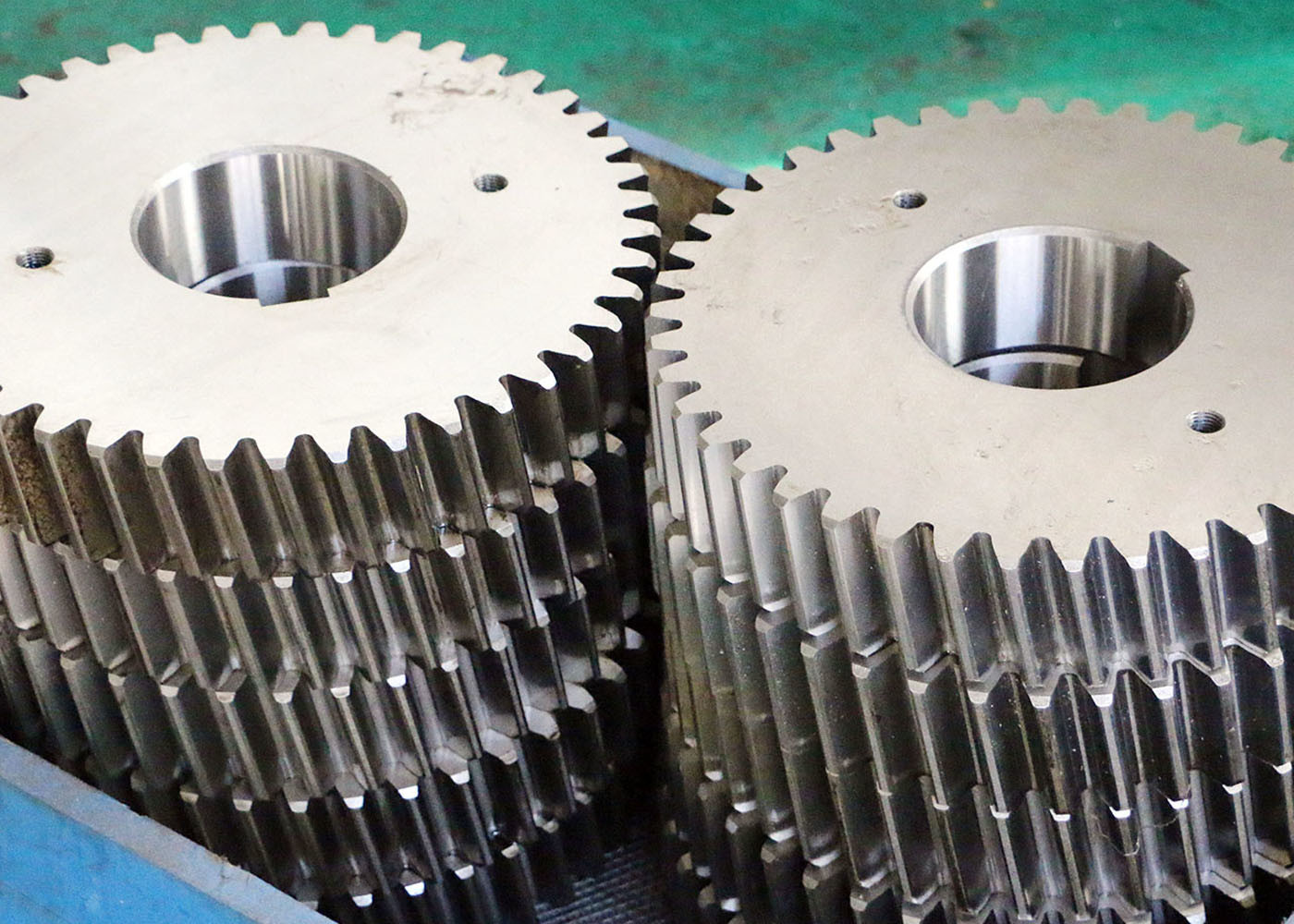

AISI 8620 20CrNiMoA Acero 4 módulo engranajes helicoidales para reductores de velocidad
1) elDescripción del equipo helicoidal
Los engranajes helicoidales son engranajes cilíndricos con dientes que están en ángulo con el eje de rotación de la rueda de engranajes.
2) el Características del engranaje helicoidal
Las cargas de transferencia de engranajes helicoidales son más suaves que las de engranajes espúricos.
Los engranajes helicoidales pueden funcionar con mayor capacidad de carga, funcionamiento más tranquilo y mayor capacidad de velocidad en comparación con equipo de empuje.
3) Principales datos técnicos de los artes helicoidales
Ángulo de presión: el ángulo de presión es el ángulo de acción del accionamiento del diente, o el ángulo entre la línea de froce
entre los dientes de malla y la tangente al círculo de paso en el punto de malla.
Los ángulos de presión típicos son 14,5° o 20°
Ángulo de hélice: el ángulo de hélice es el ángulo en el que los dientes de engranaje están alineados en relación con el eje.
| Productos | Los engranajes helicoidales |
| Hecho a medida | √ |
| Tipo de perfil del engranaje | Equipo cilíndrico |
| Fabricación | El juego de engranajes |
| El rechinar los dientes | √ |
| Modulo (M) | 4 |
| Número de dientes (Z) | 56 |
| Ángulo de presión (α) | 20° |
| Ángulo de conducción | 15° |
| Grado de exactitud | Grado ISO 6-7 |
| Tratamiento térmico | Carburizador |
| Dureza de la superficie | 58-62 HRC |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
