| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | SPG22081103 |
| Cantidad de orden mínima: | 5 pedazos |
| Precio: | $260/Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | Dryas 50 |
| Condiciones de pago: | L/C, D/P, T/T, Western Union |
| Capacidad de la fuente: | 1500 pedazos/mes |
| El material: | 20Cr2Ni4 | DP: | 2.54 |
|---|---|---|---|
| Anchura de la cara: | 65 | Los dientes numeran: | 24 |
| Tipo del perfil: | Dientes rectos | Grado de calidad: | Grado ISO 6-7 |
| Resaltar: | engranajes de estímulo de acero 20Cr2Ni4,Módulo 24T de los engranajes de estímulo de la precisión 10,engranajes de estímulo de acero de la precisión 20Cr2Ni4 |
||

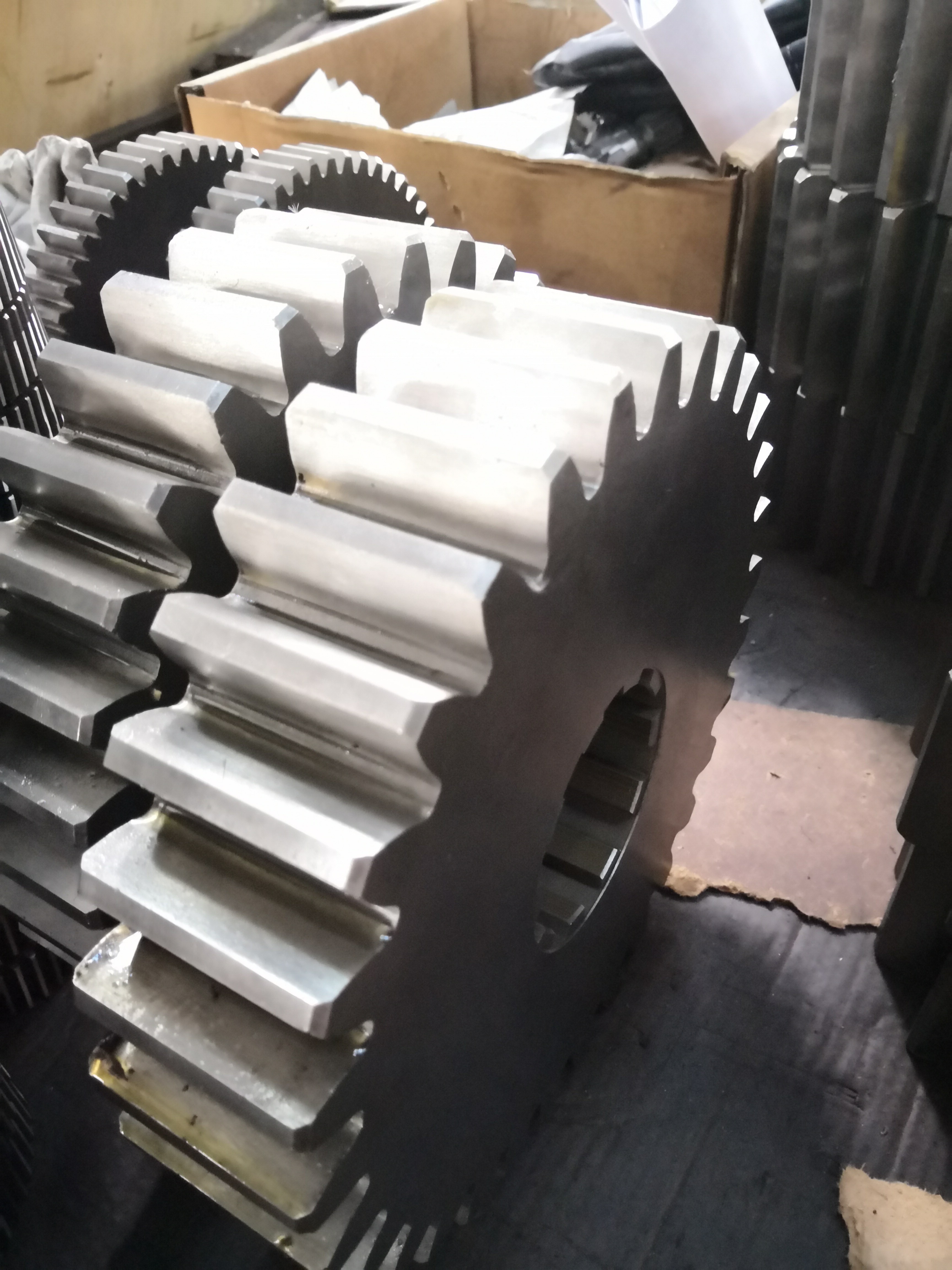

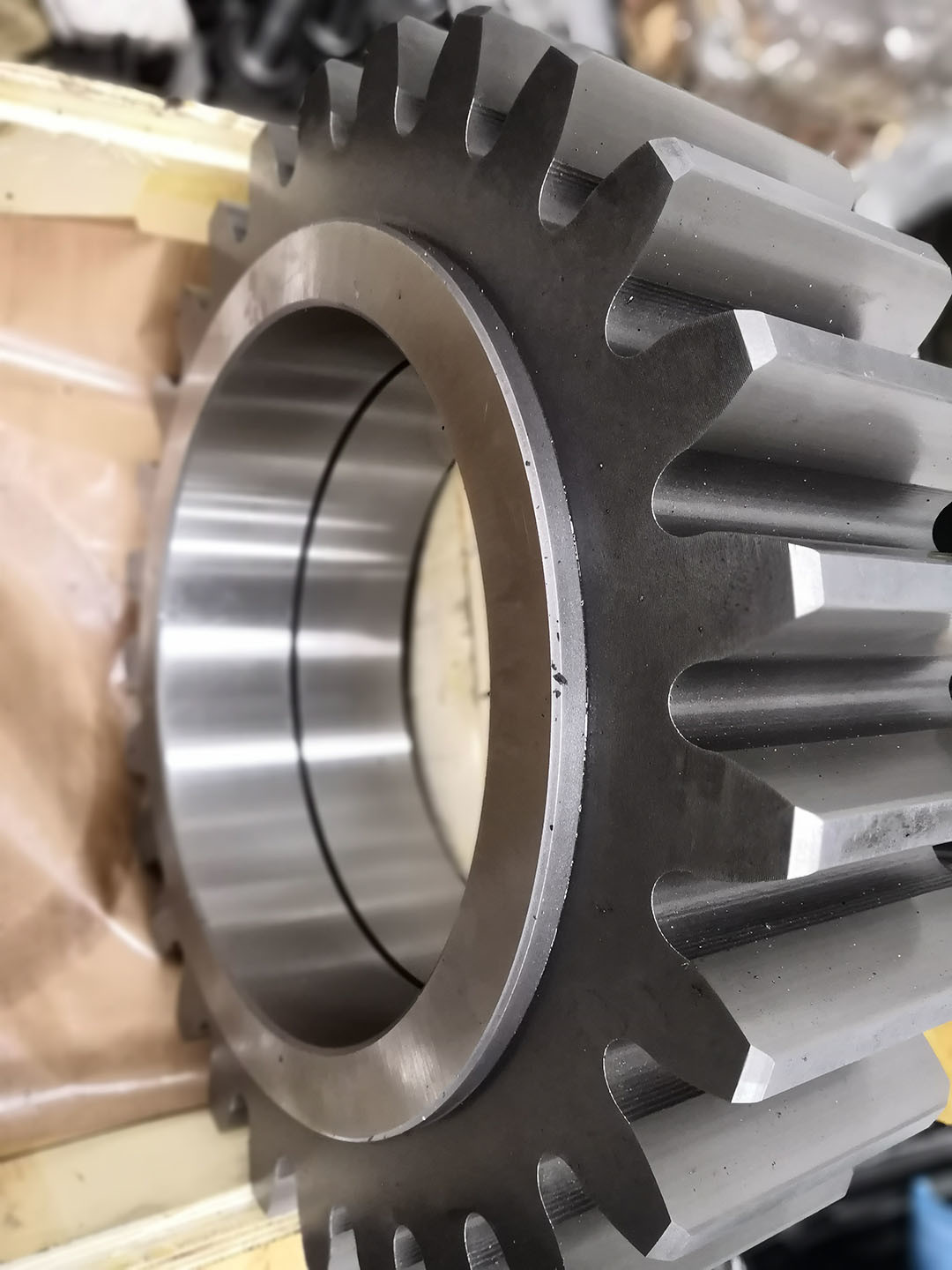

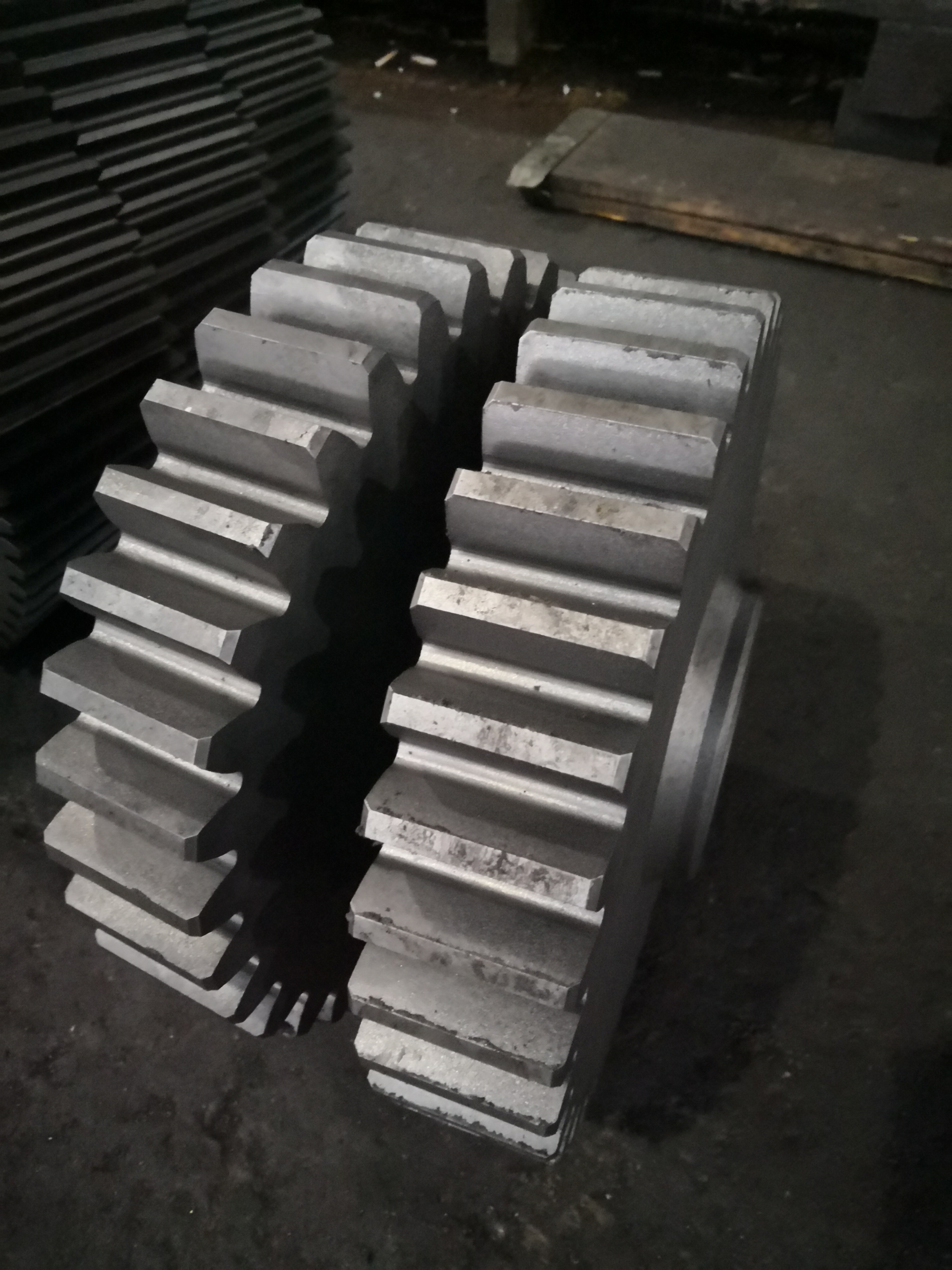

10 Módulo 24T Grinding de engranajes engranajes planetarios para reductores de velocidad de transmisión
1) Tipos de engranajes de empuje
Hay dos tipos principales de engranajes de espolón: externos e internos.
Los engranajes externos tienen dientes que se cortan en la superficie exterior del cilindro.
Dos engranajes externos se enlazan y giran en direcciones opuestas.
Los engranajes internos, por el contrario, tienen dientes que se cortan en la superficie interna del cilindro.
Un engranaje externo Se encuentra dentro del engranaje interno, y los engranajes giran en la misma dirección.
Porque los ejes están posicionados más cerca, los conjuntos de engranajes internos son más compactos que los conjuntos de engranajes externos.
Los engranajes internos Se utilizan principalmente para accionamientos de engranajes planetarios.
| Productos | Equipo de empuje |
| Hecho a medida | √ |
| Tipo de perfil del engranaje | Los engranajes cilíndricos |
| Fabricación de dientes de engranajes | El juego de engranajes |
| Grillado de dientes de engranajes | √ |
| Modulo (M) | 10 |
| Número de dientes (Z) | 24 |
| Ángulo de presión (α) | 20° |
| Ángulo de la hélice (β) | 0° |
| Grado de precisión de los dientes | Grado ISO 6-7 |
| Tratamiento térmico | Carburizador |
| Dureza de la superficie | 58-62 HRC |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
