| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | SPG22081302 |
| Cantidad de orden mínima: | 5 pedazos |
| Precio: | $260/Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | Dryas 50 |
| Condiciones de pago: | L/C, D/P, T/T, Western Union |
| Capacidad de la fuente: | 1500 pedazos/mes |
| El material: | 20Cr2Ni4 | módulo: | 14 |
|---|---|---|---|
| Anchura de la cara: | 90 | Número del diente: | 17 |
| Diámetro de echada: | 238 | Tipo de la tira: | Espinilla rectangular |
| Resaltar: | 16 engranaje de estímulo recto del módulo 31T,Engranaje de estímulo recto cilíndrico,engranaje de estímulo 31T en la transmisión del engranaje |
||

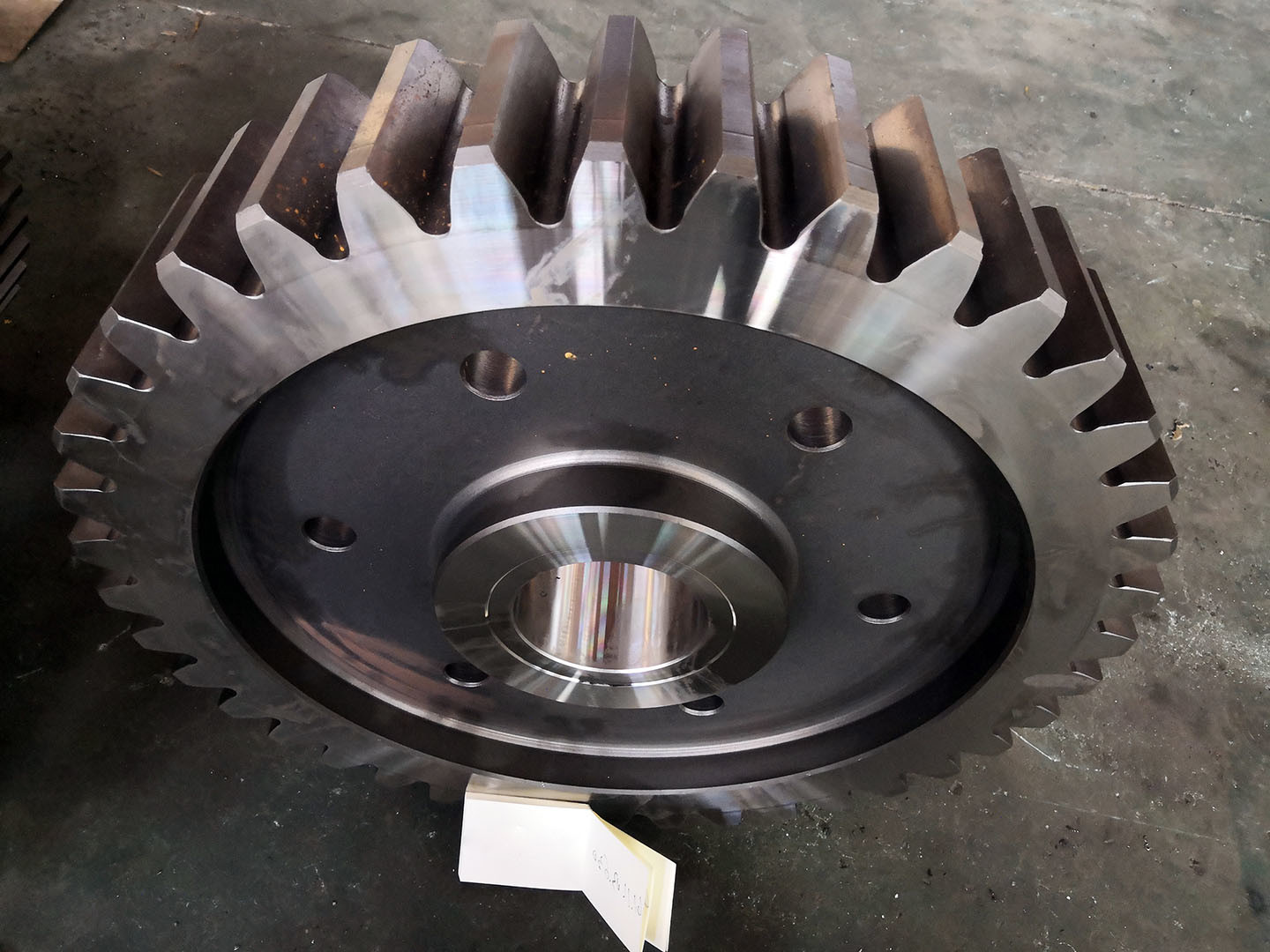

16 Módulo 31T Grinding de engranajes de transmisión de engranajes planetarios impulsados por espolones
1) Características de los engranajes de empuje
La característica es una construcción simple de dientes rectos y paralelos que se colocan alrededor de la circunferencia de un
Cuerpo cilíndrico con un orificio central que cabe sobre un eje.
Los engranajes de espolón se clasifican como cilindros.
Dado que las superficies dentales de los engranajes son paralelas a los ejes de los ejes montados, no se genera ningún empuje en la dirección axial.
2) Fabricación de engranajes de empuje
El engranaje del engranaje de espolón está mecanizado con un cubo que engrossa el cuerpo del engranaje alrededor del orificio sin cambiar la superficie del engranaje.
El agujero central también se puede perforar para que el engranaje de empuje se ajuste a un spline o un eje de llave.
| Productos | Equipo de empuje |
| Hecho a medida | √ |
| Tipo de perfil del engranaje | Los engranajes cilíndricos |
| Fabricación de dientes de engranajes | El juego de engranajes |
| Grillado de dientes de engranajes | √ |
| Modulo (M) | 14 |
| Número de dientes (Z) | 17 |
| Ángulo de presión (α) | 20° |
| Ángulo de la hélice (β) | 0° |
| Grado de precisión de los dientes | Grado ISO 6-7 |
| Tratamiento térmico | Carburizador |
| Dureza de la superficie | 58-62 HRC |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
