| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | POM2022082101 |
| Cantidad de orden mínima: | 2 sistemas |
| Precio: | $2/ Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 62 días |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 500 sistemas/mes |

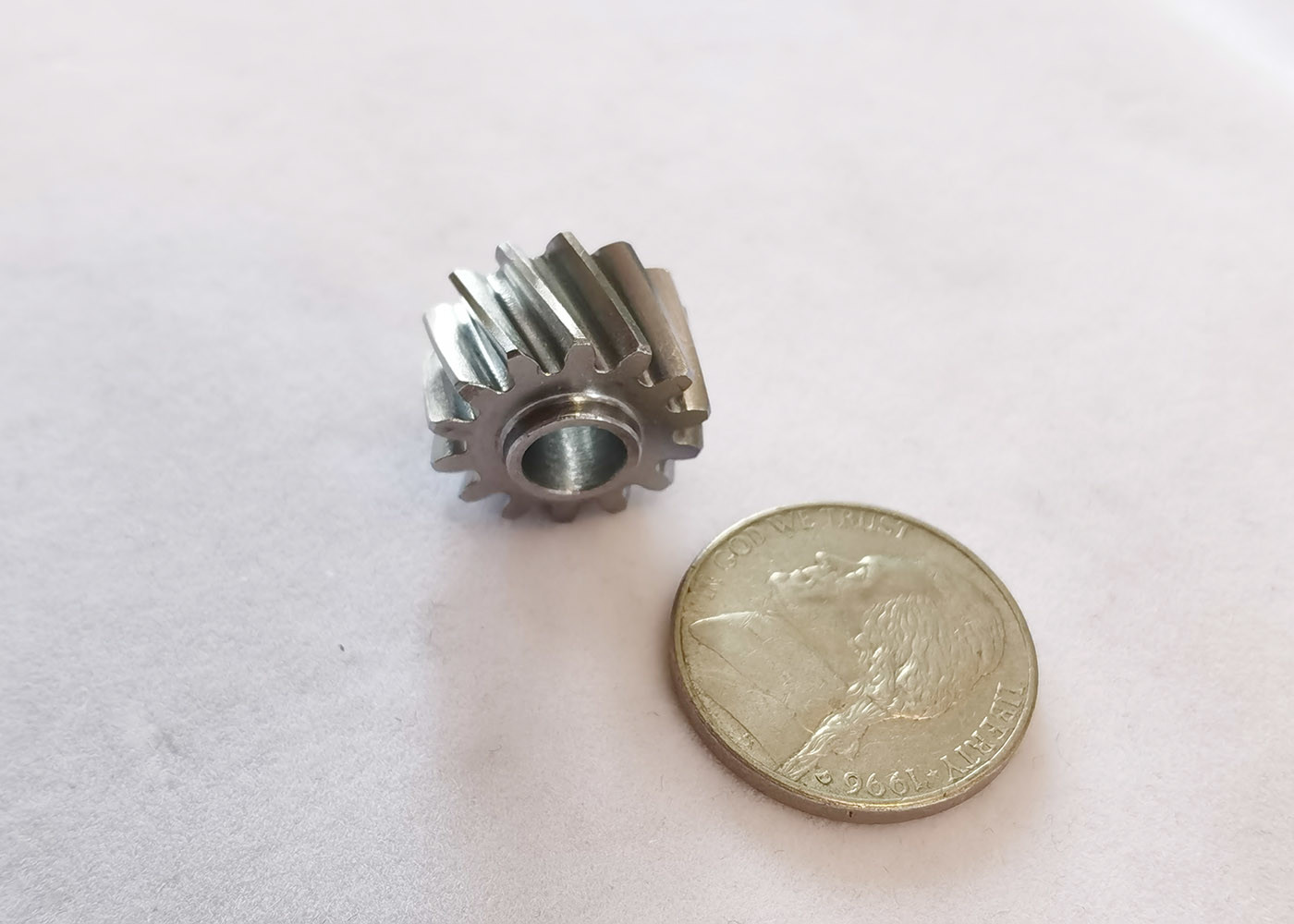

| Módulo: | 1 | Los dientes numeran: | 14 |
|---|---|---|---|
| Ángulo de la hélice: | 20° | El material: | 40Cr |
| Dirección: | Mano izquierda | Altura total: | 11.25 |
| Resaltar: | piñones/engranajes helicoidales de acero 40Cr,Engranajes de 1 transmisión del módulo 14T,40Cr engranajes de transmisión helicoidales del acero 14T |
||
1)Descripción de los engranajes helicoidales
Los dientes en ángulo se conectan más gradualmente que los dientes de engranaje de espolón, lo que hace que corran más suave y silenciosamente.
En los engranajes helicoidales paralelos, cada par de dientes hace contacto primero en un solo punto de un lado de la rueda de engranajes,
una curva móvil de contacto luego crece gradualmente a través de la cara del diente a un máximo luego retrocede hasta que los dientes
romper el contacto en un solo punto del lado opuesto.
| Productos | Los engranajes helicoidales |
| Hecho a medida | √ |
| El material | 40Cr |
| Fabricación de dientes de engranajes | El juego de engranajes |
| Grillado de dientes de engranajes | |
| Número de dientes (Z) | 16 |
| Ángulo de presión (α) | 20° |
| Ángulo de la hélice (β) | 20° |
| Grado de precisión de los dientes | Grado 7 de la norma ISO/grado 11 de la AGMA |
| Tratamiento térmico | Carburizador |
| Dureza de la superficie | 58-62 HRC |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
