| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | HG22082301 |
| Cantidad de orden mínima: | 1 pedazo |
| Precio: | $80/ Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 50 días |
| Condiciones de pago: | L/C, T/T, Western Union, D/P |
| Capacidad de la fuente: | 1000 pedazos/mes |
| Número del diente: | 76 | Ángulo de la hélice: | 22° |
|---|---|---|---|
| Ancho: | 50 mm | Dureza: | 58-62 HRC |
| El material: | La SCM 440 | Grado de calidad: | Grado del ISO 6 |
| Resaltar: | 10 engranajes cortados helicoidales del módulo,10 engranajes de transmisión industriales del módulo,Engranajes cortados helicoidales del SAE 4320 |
||

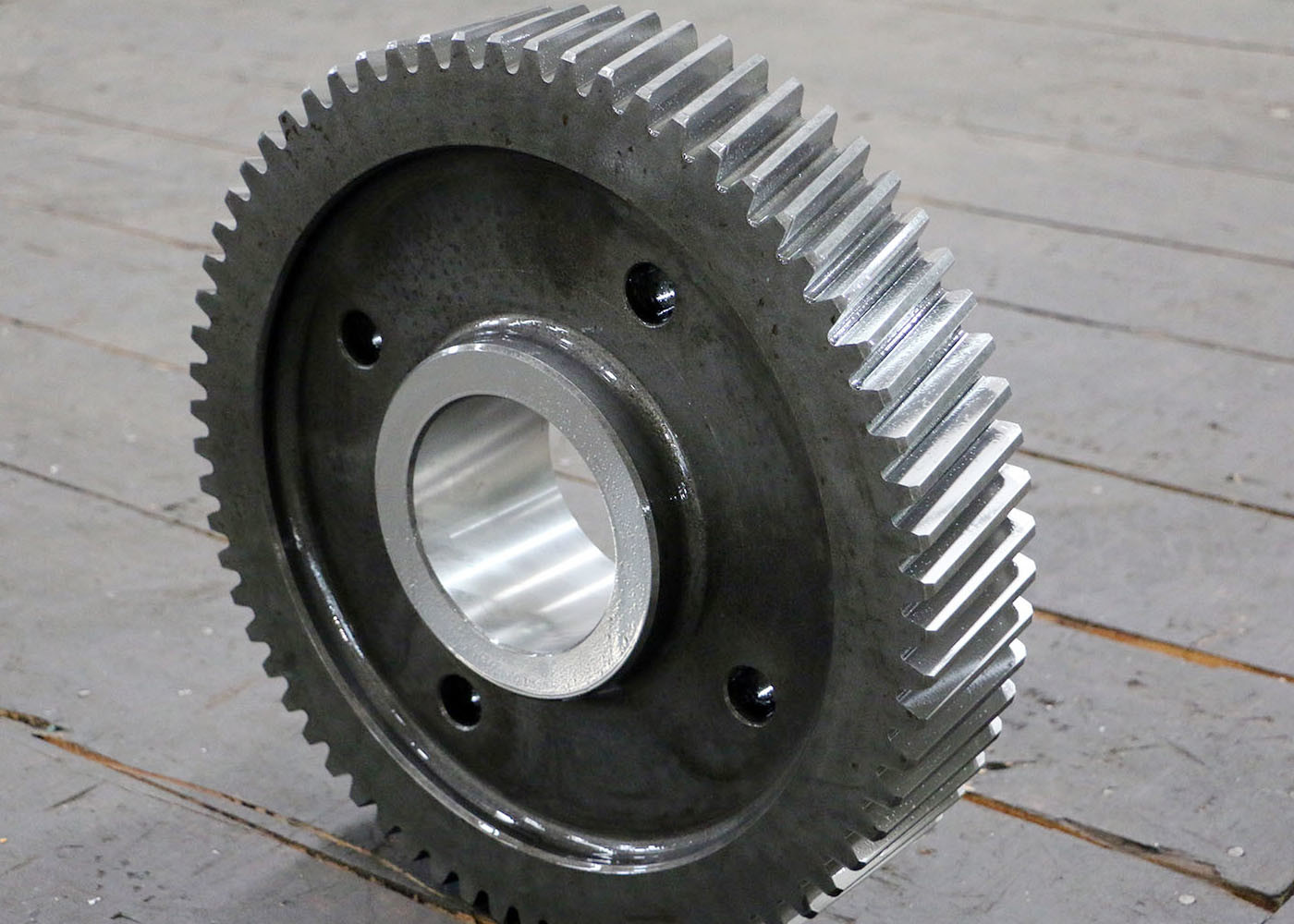

Acero forjado SAE 4320 10 módulo engranajes helicoidales engranajes de transmisión industrial
1) Tipos de engranajes helicoidales
a) El engranaje es helicoidal simple
b) Doble engranaje helicoidal
c) Engranaje en esppiga
2) Dirección del engranaje helicoidal
Mano izquierda, mano derecha
3) Descripción del engranaje helicoidal
Los engranajes helicoidales se han desarrollado a partir de engranajes rectos y sus dientes se encuentran en ángulo con el eje del eje.
El contacto entre los dientes de engranaje actúa progresivamente a lo largo de los flancos de las caras diagonales.
En ningún momento la longitud total de cualquier diente de engranaje está completamente engranada.
| Productos | Los engranajes helicoidales |
| Hecho a medida | √ |
| Tipo de perfil del engranaje | Equipo cilíndrico |
| Fabricación | El juego de engranajes |
| El rechinar los dientes | √ |
| Modulo (M) | 10 |
| Número de dientes (Z) | 76 |
| Ángulo de presión (α) | 20° |
| Ángulo de conducción | 25° |
| Grado de exactitud | Grado ISO 6-7 |
| Tratamiento térmico | Carburizador |
| Dureza de la superficie | 58-62 HRC |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
