| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | SPG22082701 |
| Cantidad de orden mínima: | 5 pedazos |
| Precio: | $10/Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | Dryas 50 |
| Condiciones de pago: | L/C, D/P, T/T, Western Union |
| Capacidad de la fuente: | 1500 pedazos/mes |
| El material: | 40Cr | Módulo: | 2 |
|---|---|---|---|
| Proceso de fabricación: | Dientes de engranaje que friesan | Ancho: | 25 |
| Tipo del perfil: | Engranaje de estímulo | Grado de calidad: | Grado ISO 6-7 |
| Resaltar: | engranaje de estímulo del piñón de la transmisión 40Cr,40Cr forjados alean los engranajes de transmisión de acero,Engranaje de estímulo del piñón de 2 módulos |
||

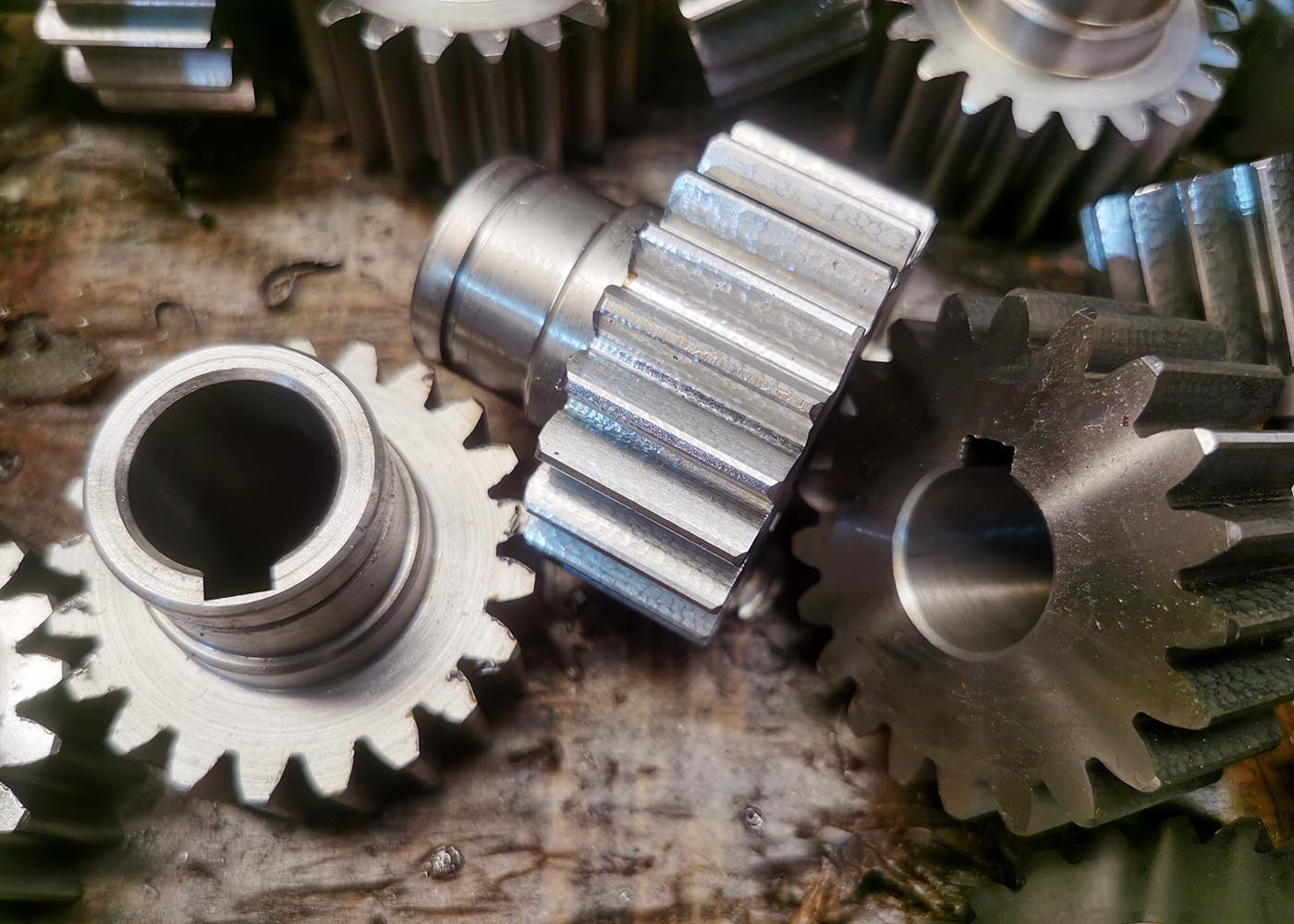

1) Descripción del engranaje de empuje
Los engranajes rectos son un tipo de engranaje cilíndrico, con ejes paralelos y coplanares.
Se podría decir que son el tipo de engranaje más simple y común.
Fácil de fabricar y adecuado para una amplia gama de aplicaciones.
Los dientes de un engranaje recto tienen un perfil involuntario y engranan un diente a la vez.
La forma implicada significa que los engranajes de dientes rectos sólo producen fuerzas radiales (sin fuerzas axiales),
Pero el método de engranaje de dientes causa una gran tensión en los dientes del engranaje y una gran producción de ruido.
Debido a esto, los engranajes rectos generalmente se usan para aplicaciones de baja velocidad,
Aunque se puede usar a casi cualquier velocidad.
| Productos | Equipo de empuje |
| Hecho a medida | √ |
| Tipo de perfil del engranaje | Los engranajes cilíndricos |
| Fabricación | El juego de engranajes |
| El rechinar los dientes | √ |
| Modulo (M) | 2 |
| Número de dientes (Z) | 14 |
| Ángulo de presión (α) | 20° |
| Ángulo de la hélice (β) | 0 |
| Grado de exactitud | Grado ISO 6-7 |
| Tratamiento térmico | Endurecimiento por inducción |
| Dureza de la superficie | 40 a 45 HRC |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
