| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | IHG221201 |
| Cantidad de orden mínima: | 50 piezas |
| Precio: | $150/Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 45 días |
| Condiciones de pago: | LC, T/T, Western Union |
| Capacidad de la fuente: | 2000 pedazos/mes |
| El tipo: | Equipo helicoidal interno | Tipo del perfil: | Engranaje helicoidal |
|---|---|---|---|
| módulo: | 2 | Proceso de fabricación: | Salto de potencia |
| Grado de calidad: | Grado ISO 7 a 8 | Anchura de la cara: | 35 |
| Resaltar: | Engranajes helicoidales internos biselados,engranajes de transmisión de acero aleado 40Cr,engranajes de transmisión de 45° con ángulo de hélice |
||

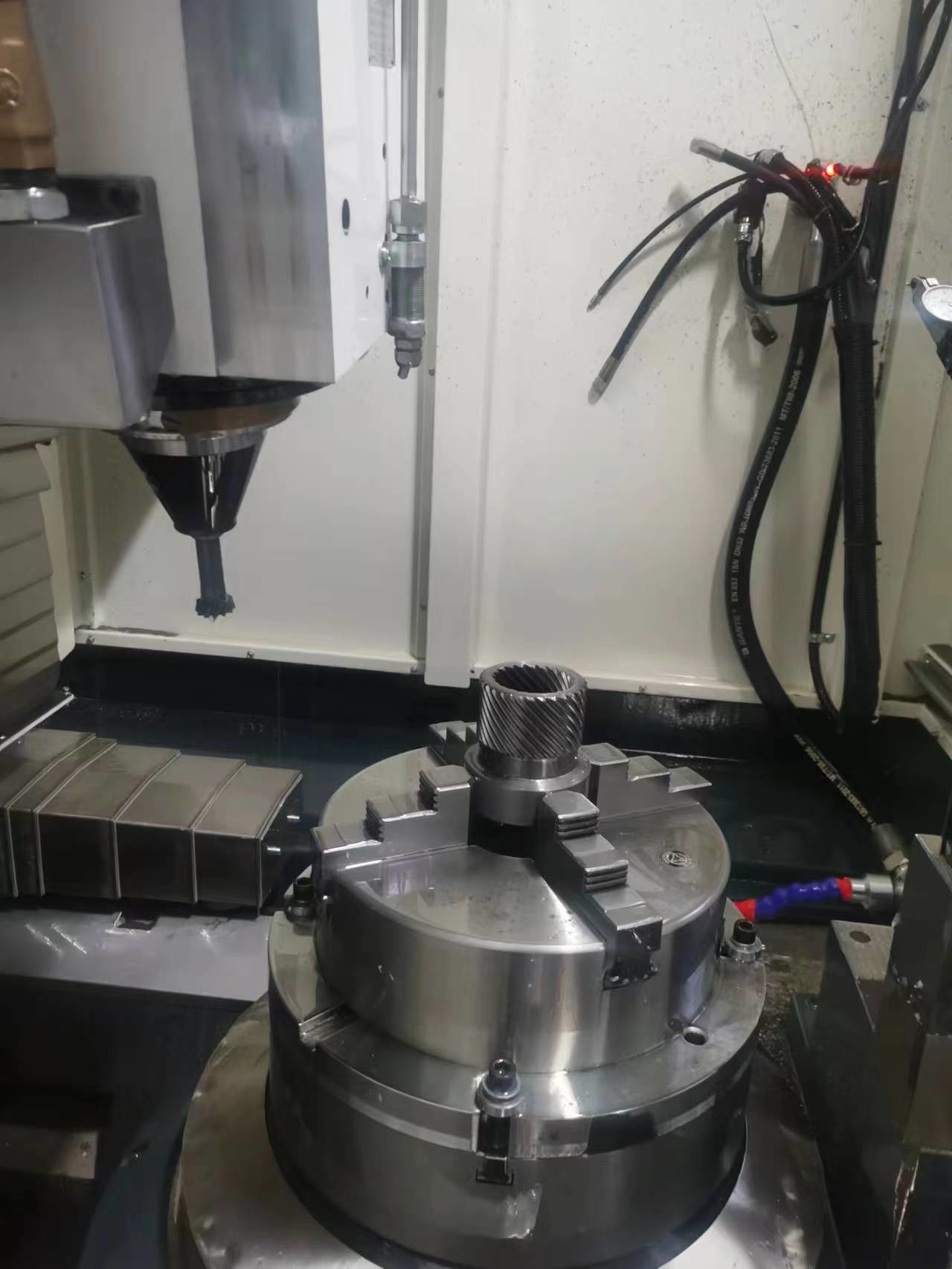

40Cr de aleación de acero de potencia esquivando engranajes helicoidales internos ángulo de hélice 45 °
1) Descripción del engranaje helicoidal interno
Un engranaje helicoidal interno es un engranaje con ángulo de hélice interno.
Un equipo de ayuda interno necesita trabajar con un equipo de ayuda externo de apareamiento
2) Capacidad de producción de engranajes helicoidales internos
Modulo: 0,5 - 4 Modulo
Dureza: 220-260 HB
Tratamiento térmico: apagado y templado
| Productos | Equipo helicoidal interno |
| Hecho a medida | √ |
| Tipo de perfil del engranaje | Equipo interno |
| Fabricación de dientes de engranajes | Salto de potencia |
| Grillado de dientes de engranajes | |
| Modulo (M) | 2 |
| Número de dientes (Z) | 28 |
| Ángulo de presión (α) | 20° |
| Ángulo de la hélice (β) | 45° |
| Grado de precisión de los dientes | Grado ISO 7 a 8 |
| Tratamiento térmico | Apagado y templado |
| Dureza de la superficie | 220 a 260 HB |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
