| Lugar de origen: | Porcelana |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | SB22112602 |
| Cantidad de orden mínima: | 2 juegos |
| Precio: | $300/ Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 62 días |
| Condiciones de pago: | T/T, carta de crédito |
| Capacidad de la fuente: | 500 sistemas/mes |
| Modo de trabajo: | 7 | Dirección: | Mano derecha |
|---|---|---|---|
| Ángulo de la hélice: | 35° | Dureza: | 58-62 HRC |
| Tratamiento térmico: | Carburación | Grado de calidad: | Grado 6 de la norma ISO AGMA Grado 11 |
| Reacción: | 0.18~0.22 | ||
| Resaltar: | Carburación de engranajes de transmisión de precisión,engranajes de transmisión 62 HRC,eje de engranaje cónico espiral de rectificado |
||

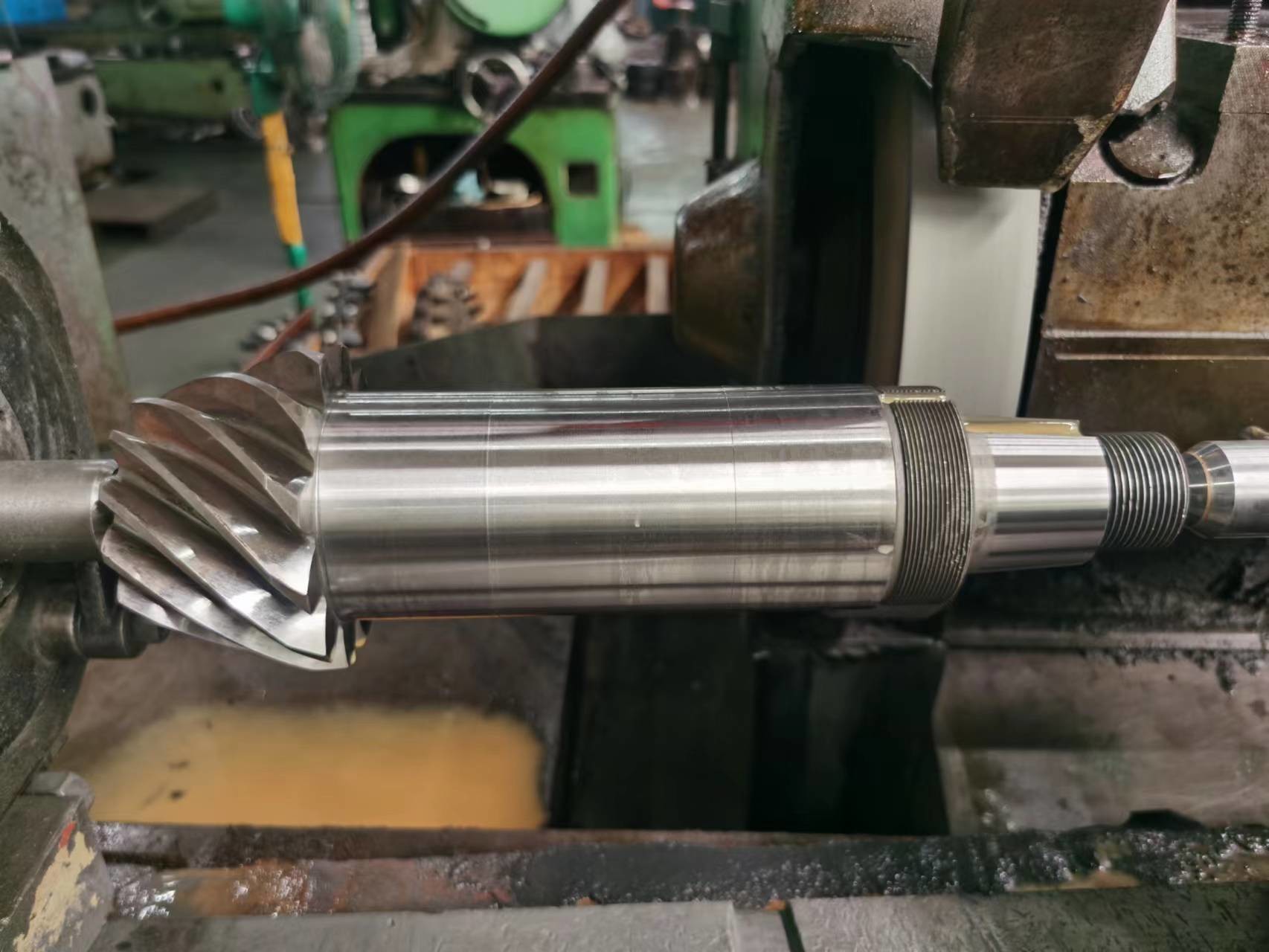

Transmisión de precisión engranajes engranaje de rectificación espiral eje de engranaje de bisel
1) Descripción del engranaje esférico espiral
Los engranajes cónicos en espiral se utilizan en situaciones en las que el eje de rotación de un eje debe cambiar de dirección.
Un ejemplo de esto es un diferencial de automóvil donde el eje de propulsión giratorio se gira a través de 90 ° para conducir las ruedas.
2) Tipos de engranajes de bisel
Equipo de remolque recto
Equipo de engranaje de biselado en espiral
El engranaje de biselado hipoide
3) Características de los engranajes en espiral.
El conjunto de engranajes esféricos en espiral debe ser reemplazado en pares.
reemplazados juntos.
| Productos | El eje de engranaje del bisel en espiral |
| Hecho a medida | √ |
| El material | SAE 4320/ 20CrNi2MoA |
| Fabricación de dientes de engranajes | Mejora de la velocidad de los engranajes |
| Grillado de dientes de engranajes | √ |
| Modulo (M) | 7 |
| Número de dientes (Z) | 12 |
| Ángulo de presión (α) | 20° |
| Ángulo de la hélice (β) | 35° |
| Grado de precisión de los dientes | Grado 6 de la norma ISO/grado 11 de la AGMA |
| Tratamiento térmico | Carburizador |
| Dureza de la superficie | 58-62 HRC |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
