| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | GS2022123001 |
| Cantidad de orden mínima: | 10 PC |
| Precio: | $2/ Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 45 días |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 5000 sistemas/mes |
| DP: | 16 | Ángulo de presión: | 14.5° |
|---|---|---|---|
| Ángulo de la hélice: | 15° | Capa endurecida: | 0.6-0.9m m |
| El material: | AISI 4140/42CrMo | Tratamiento térmico: | Endurecimiento por inducción |
| Resaltar: | Los recambios de la transmisión duplican el engranaje,Engranaje 0.9m m del duplex de la transmisión,Engranaje del duplex de la transmisión de AISI 4140 |
||

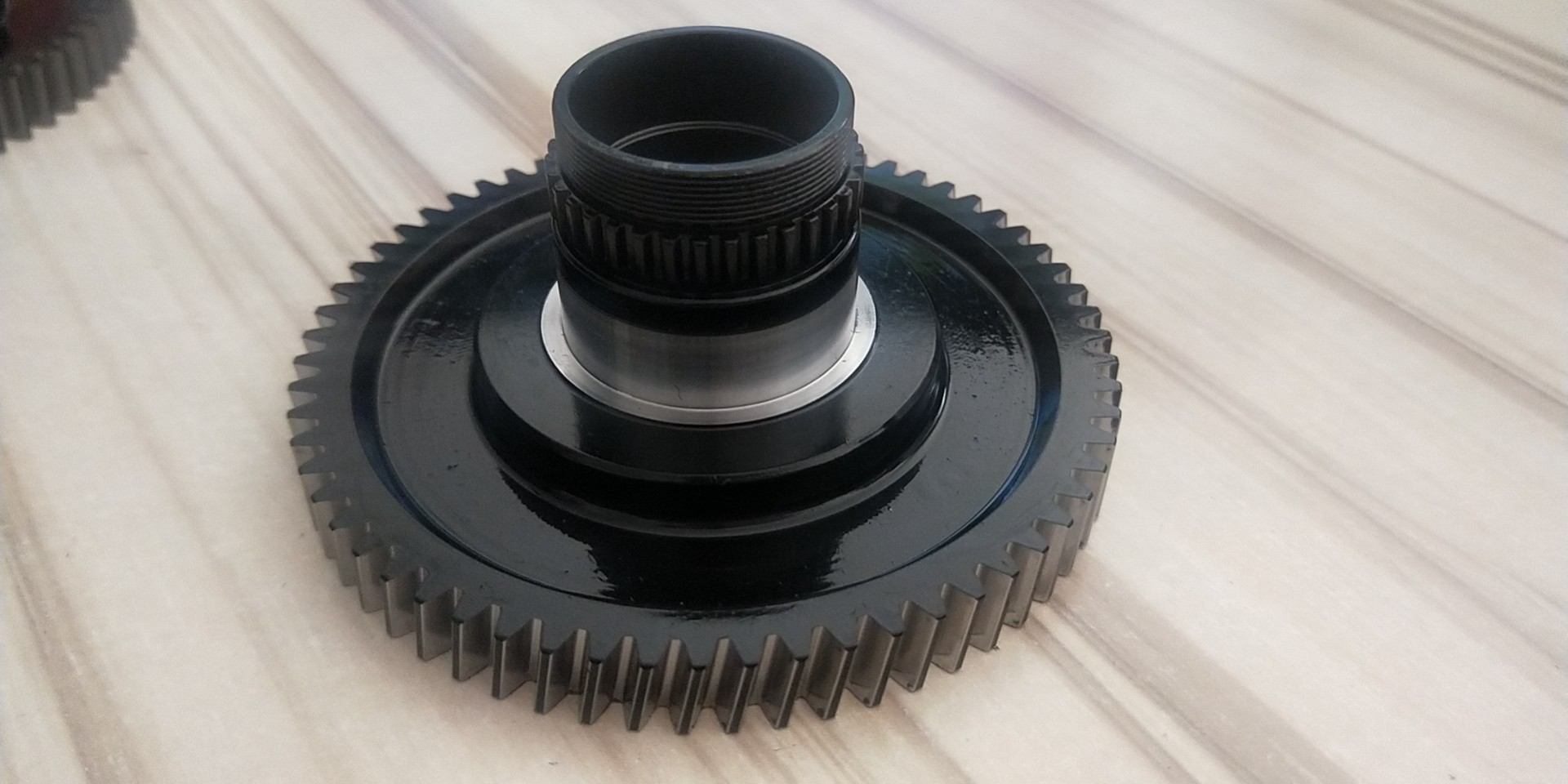

Repuestos de transmisión de tamaño pequeño engranaje dúplex por afilado fino
1)La rugosidad de los engranajes finos
Ra 0,8 ~ Ra 1.6
2) Tratamiento térmico
Inducción endurecida
3) Dureza de la superficie
50-55 HRC
4)Tratamiento de la superficie
Oxidación negra
| Productos | Los engranajes helicoidales y el eje de las líneas |
| Hecho a medida | √ |
| Tipo de perfil del engranaje | 42CrMo |
| Fabricación de dientes de engranajes | El juego de engranajes |
| Grillado de dientes de engranajes | √ |
| Modulo (M) | 1.5 |
| Número de dientes (Z) | |
| Ángulo de presión (α) | 14.5° |
| Ángulo de la hélice (β) | 15° |
| Grado de precisión de los dientes | Grado 7 de la norma ISO/grado 11 de la AGMA |
| Tratamiento térmico | Endurecimiento por inducción |
| Dureza de la superficie | 50-55 HRC |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
