| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | GS23051201 |
| Cantidad de orden mínima: | 2 pedazos |
| Precio: | $90/ Piece |
| Detalles de empaquetado: | cajón de la madera contrachapada |
| Tiempo de entrega: | 62 días |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 500 sistemas/mes |
| Método de fabricación: | Trabajo de fresado | Con engranaje: | Engranaje de estímulo |
|---|---|---|---|
| Ángulo de presión: | 20° | Diámetro de la extremidad: | 3244 |
| Anchura de los dientes: | 320 mm | El material: | Acero de lanzamiento |
| Resaltar: | Engranaje de estímulo que muele superficial colindante,engranaje de estímulo de 320m m que muele,Engranaje de estímulo del acero de bastidor que muele |
||

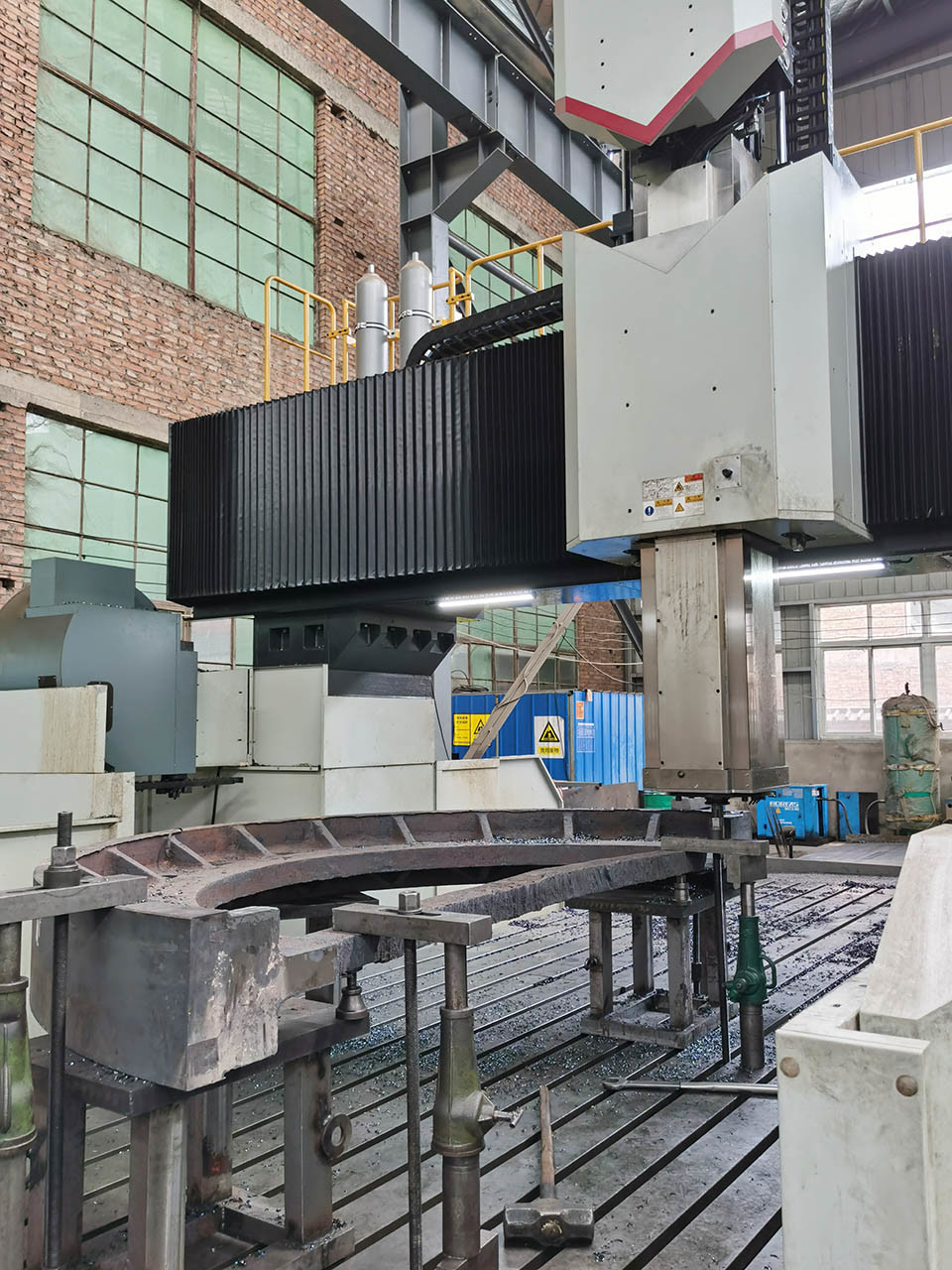

Trabajo de fresado de superficies adyacentes para dos segmentos montados rueda de engranaje de corona
Este equipo está diseñado con dos segmentos
Los dos segmentos se ensamblarán como un anillo de engranaje de círculo entero
Los dos segmentos pueden facilitar el trabajo de los arreglos de envío
La superficie adyacente está siendo fresada para asegurarse de que los dos segmentos puedan conectarse bien.
El engranaje de la corona normalmente sólo con tratamiento térmico Q&T
El engranaje del piñón de apareamiento puede con tratamiento térmico endurecido por inducción.
| Productos | Trabajo de fresado |
| Hecho a medida | √ |
| El material | Acero fundido |
| Fabricación de dientes de engranajes | Mecanizado de engranajes |
| Grillado de dientes de engranajes | √ |
| Modulo (M) | 16.933 |
| Número de dientes (Z) | |
| Ángulo de presión (α) | 20° |
| Ángulo de la hélice (β) | 0° |
| Grado de precisión de los dientes | Grado 7 de la norma ISO/grado 11 de la AGMA |
| Tratamiento térmico | Cuestiones generales |
| Dureza de la superficie | 220 a 260 HB |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
