| Lugar de origen: | China. |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Cantidad de orden mínima: | 200 juegos |
| Precio: | 300＄ |
| Detalles de empaquetado: | Cajas de madera contrachapada |
| Tiempo de entrega: | 60 días |
| Condiciones de pago: | En el caso de las empresas de servicios de telecomunicaciones: |
| Capacidad de la fuente: | 500 sistemas/mes |
| Método de fabricación: | El fresar del engranaje | Anchura del engranaje: | 22 mm |
|---|---|---|---|
| Código de acero: | 20CrMnTi | Tamaño: | Disponible en varios tamaños |
| Piñón: | Grillado de dientes de engranajes | Tratamiento térmico: | Amortiguamiento y temple |
| Resaltar: | Se incluyen engranajes de transmisión de perfil dental,Los engranajes de transmisión de malla lisa,Los engranajes de transmisión de perfiles dentales recto-involutados |
||

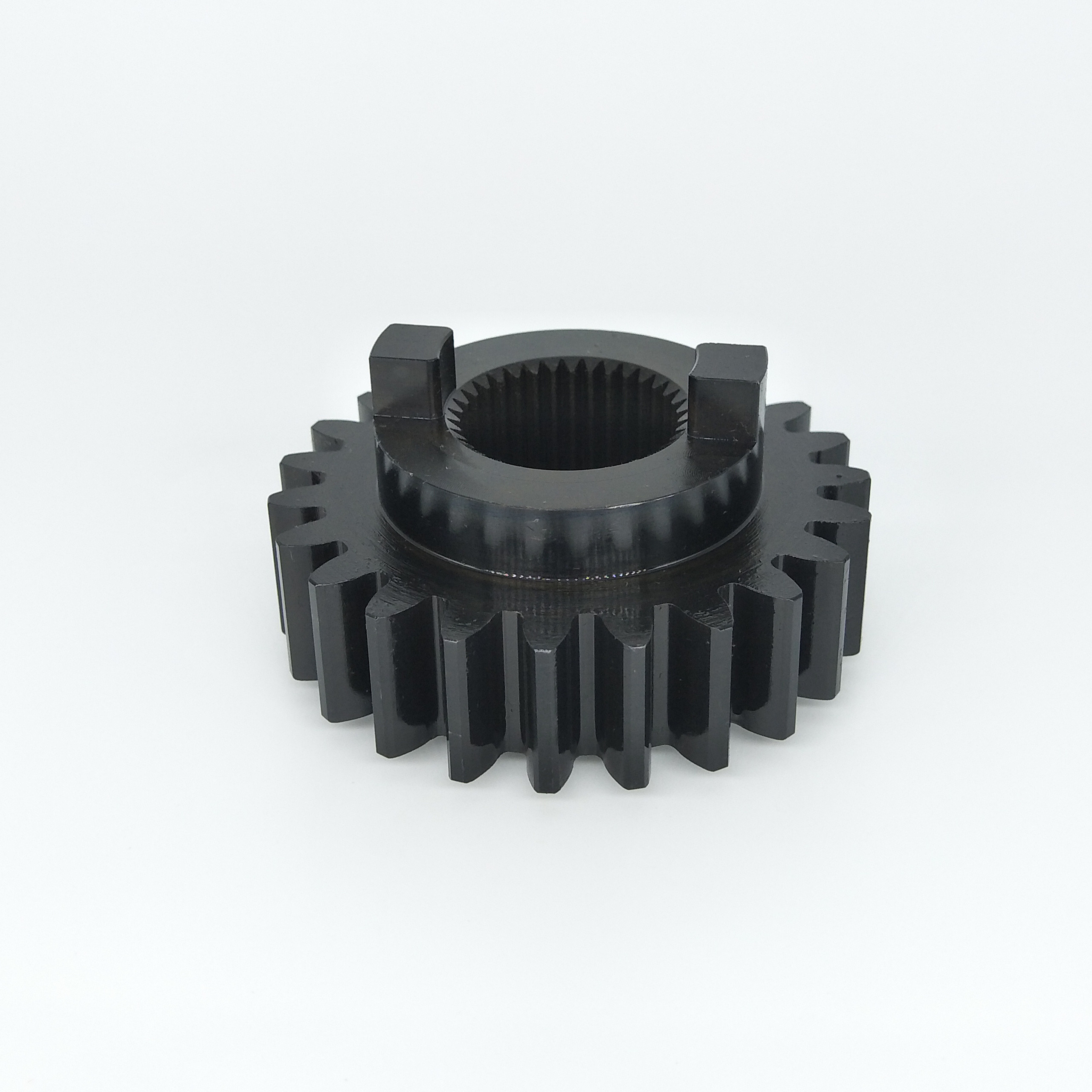

1) Descripción del engranaje de empuje
El engranaje de espolón es el tipo más básico de engranaje cilíndrico.
Su línea de dientes es paralela al eje del engranaje,y su perfil dental es una curva recta involuta.
2) Características del engranaje de empuje
a) El perfil del diente es de forma recta y simple.
b) Durante la malla, toda la anchura del diente entra en contacto simultáneamente.
c) Sólo puede utilizarse para la transmisión entre ejes paralelos.
3) Ventaja del engranaje de empuje
a) La estructura es la más simple y el coste de fabricación es el más bajo.
b) La eficiencia de transmisión es tan alta como 98-99%
c) No se genera ninguna fuerza axial y el diseño del rodamiento es simple.
d) Fácil de procesar y mantener.
| Productos | Equipo de empuje |
| Hecho a medida | √ |
| Tipo de perfil del engranaje | Los engranajes cilíndricos |
| Fabricación | El juego de engranajes |
| El rechinar los dientes | √ |
| Modulo (M) | 1.5 |
| Número de dientes (Z) | 12 |
| Ángulo de presión (α) | 20° |
| Ángulo de la hélice (β) | 0 |
| Grado de exactitud | Grado ISO 6-7 |
| Tratamiento térmico | Carburizador |
| Dureza de la superficie | 58-62 HRC |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
