| Lugar de origen: | China. |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Cantidad de orden mínima: | 200 juegos |
| Detalles de empaquetado: | Cajas de madera contrachapada |
| Tiempo de entrega: | 60 días |
| Condiciones de pago: | En el caso de las empresas de servicios de telecomunicaciones: |
| Capacidad de la fuente: | 500 sistemas/mes |
| Con engranaje: | Engranaje de estímulo | Tipo de la tira: | Espinilla de lado recto |
|---|---|---|---|
| Tipo del perfil: | Equipo de anillo externo | Herdad: | 220-260 HB |
| Piñón: | Grillado de dientes de engranajes | Los dientes numeran: | Las costumbres |
| Resaltar: | Los engranajes de transmisión cilíndrica,Los engranajes de transmisión de grado ISO 6-7,Los engranajes de transmisión de transferencia de movimiento suave |
||

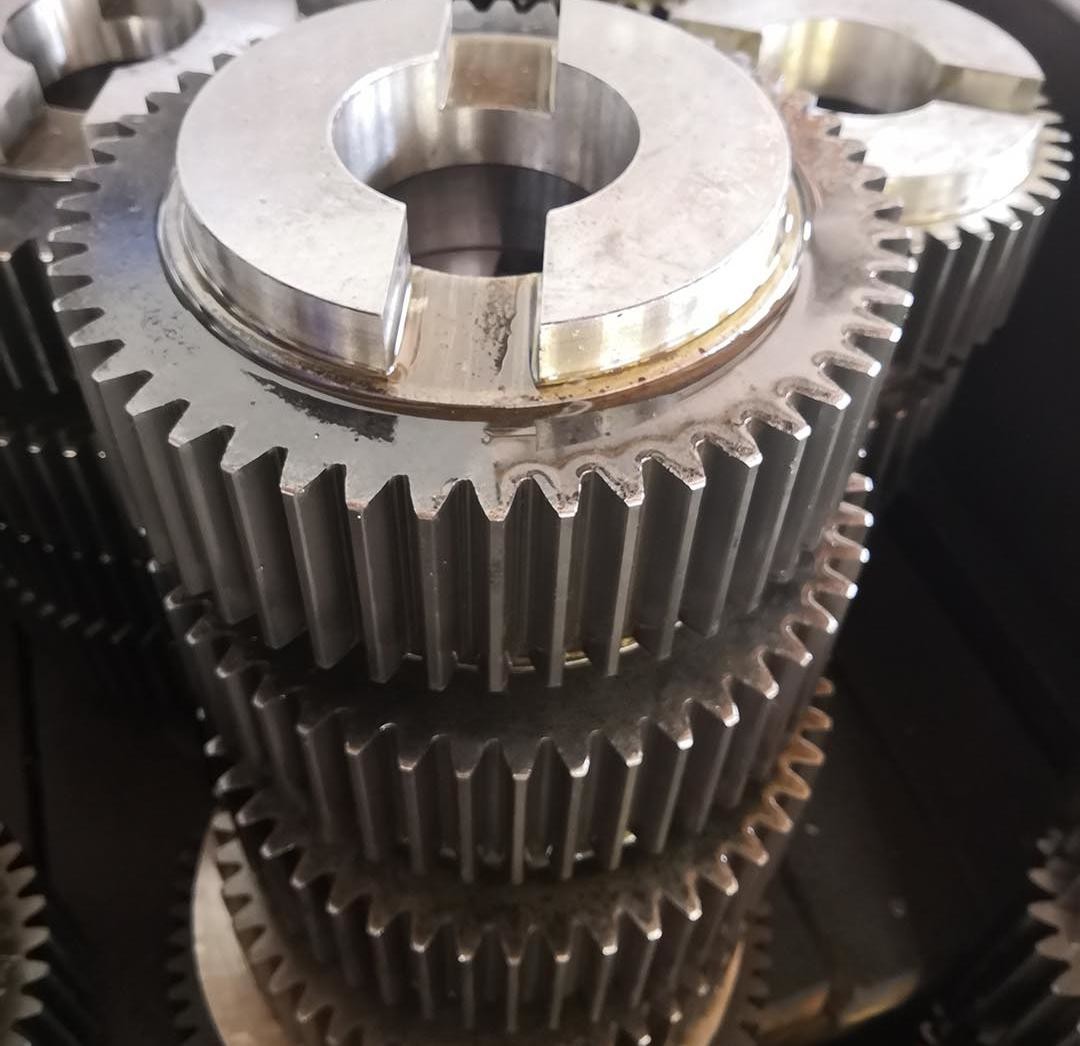

1) Descripción del engranaje de empuje
Un engranaje de espolón es un engranaje cilíndrico cuya línea de dientes es paralela al eje del engranaje.
Transmite energía y movimiento a través del compromiso de los dientes y es el tipo más básico de engranaje.
2) Características del engranaje de empuje
a) La dirección del diente es paralela al eje, y el proceso de malla es simple y directo.
b) Durante la transmisión, los dos ejes de engranaje deben estar estrictamente paralelos.
c) La relación de transmisión instantánea es constante y la transferencia de movimiento es suave.
3) Ventaja del engranaje de empuje
a) El diseño y el proceso de fabricación son maduros, con bajos costes.
b) La eficiencia de transmisión es elevada, alcanzando generalmente más del 98%.
c) Es fácil de instalar y mantener, y tiene requisitos relativamente bajos de precisión de montaje.
| Productos | Equipo de empuje |
| Hecho a medida | √ |
| Tipo de perfil del engranaje | Los engranajes cilíndricos |
| Fabricación | El juego de engranajes |
| El rechinar los dientes | √ |
| Modulo (M) | 1.5 |
| Número de dientes (Z) | Las costumbres |
| Ángulo de presión (α) | 20° |
| Ángulo de la hélice (β) | 0 |
| Grado de exactitud | Grado ISO 6-7 |
| Tratamiento térmico | Carburizador |
| Dureza de la superficie | 58-62 HRC |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
