| Lugar de origen: | China. |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Cantidad de orden mínima: | 200 juegos |
| Detalles de empaquetado: | Cajas de madera contrachapada |
| Tiempo de entrega: | 60 días |
| Condiciones de pago: | En el caso de las empresas de servicios de telecomunicaciones: |
| Capacidad de la fuente: | 500 sistemas/mes |
| Perfil uno: | Engranaje helicoidal | Durabilidad: | En alto. |
|---|---|---|---|
| Envasado: | Cajas de madera contrachapada | Ángulo helicoidal: | 15° |
| Dureza: | 58-62 HRC | Código de acero: | 20CrMnTi |
| Proceso de fabricación: | Grillado de dientes de engranajes | ||
| Resaltar: | Los engranajes helicoidales suaves y estables,Las máquinas herramienta accionan engranajes helicoidales,Los engranajes helicoidales estables |
||

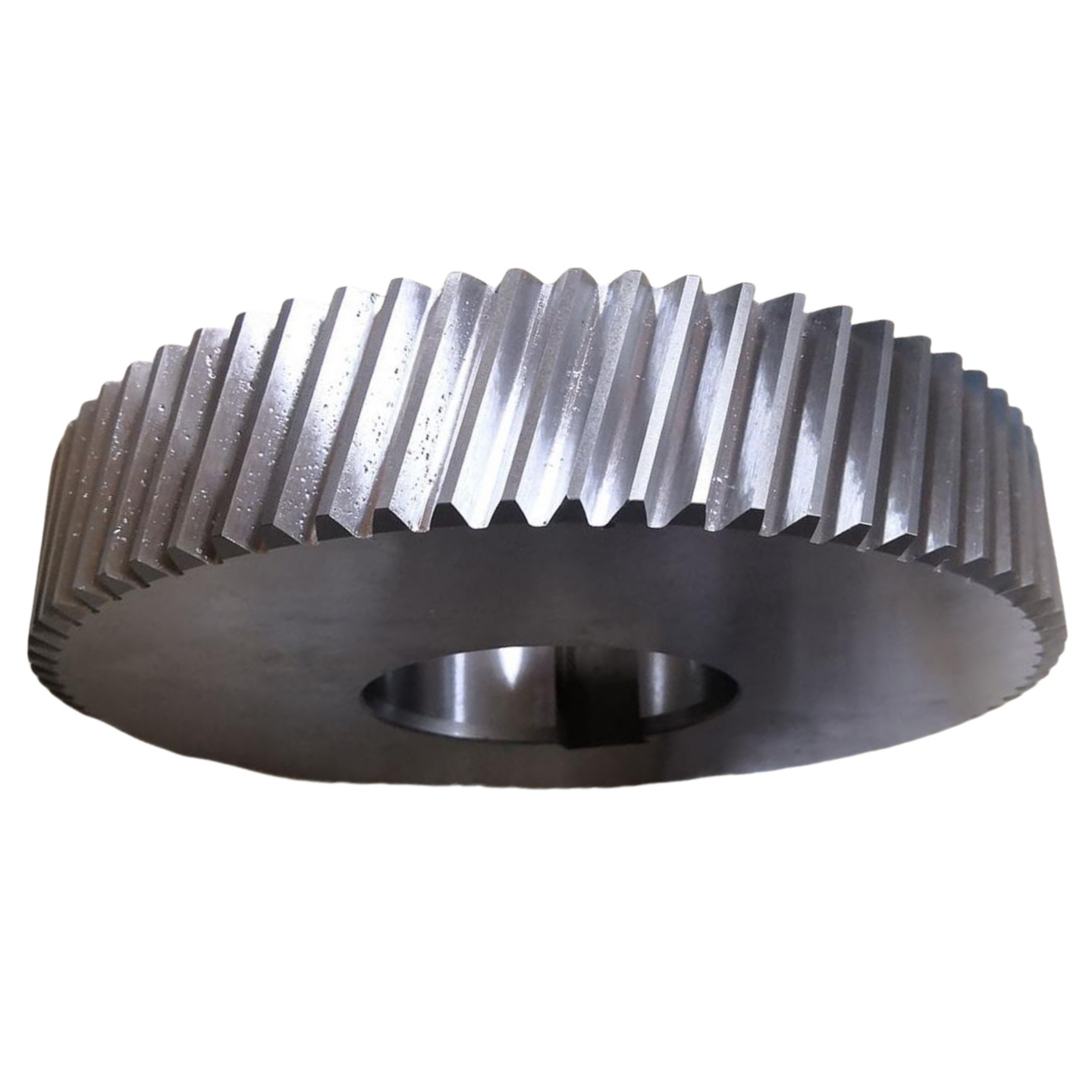

1)Descripción de los artes helicoidales
Los engranajes helicoidales son engranajes cilíndricos cuyas líneas dentales están inclinadas en un cierto ángulo (ángulo de hélice) con respecto al eje.
En comparación con los engranajes rectos, los dientes de los engranajes helicoidales están dispuestos en un patrón en espiral en la superficie del cilindro.
2)Ventajas del engranaje helicoidal
a) Alto grado de superposición: durante la malla, la línea de contacto de los dientes de engranaje de engranajes helicoidales cambia de corto a largo
y luego volver a corto, lo que resulta en un aumento del número de pares de engranajes que participan en la malla simultáneamente.
La relación de superposición es mayor que la de los engranajes rectos, y la transmisión es más estable con menos impacto, vibración y ruido.
b) Mayor capacidad de carga: debido al alto grado de superposición y a la distribución uniforme de la fuerza de los dientes de engranaje,
Los engranajes helicoidales pueden soportar cargas más grandes y son adecuados para transmisiones de alta potencia.
3)Aplicaciones del engranaje helicoidal
Se utiliza ampliamente en transmisiones automotrices, reductores industriales, sistemas de accionamiento de máquinas herramienta, etc.
y es un componente clave para lograr una transmisión de potencia sin problemas y una transformación de velocidad.
| Productos | Los engranajes helicoidales |
| Hecho a medida | √ |
| Tipo de perfil del engranaje | Equipo cilíndrico |
| Fabricación | Las demás máquinas y aparatos |
| El rechinar los dientes | √ |
| Modulo (M) | 9 |
| Número de dientes (Z) | Las costumbres |
| Ángulo de presión (α) | 20° |
| Ángulo de conducción | 20° |
| Grado de exactitud | Grado ISO 6-7 |
| Tratamiento térmico | Carburizador |
| Dureza de la superficie | Se aplicarán los siguientes requisitos: |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
