| Lugar de origen: | China. |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Cantidad de orden mínima: | 1 conjuntos |
| Detalles de empaquetado: | Cajas de madera contrachapada |
| Tiempo de entrega: | 60 días |
| Condiciones de pago: | En el caso de las empresas de servicios de telecomunicaciones: |
| Capacidad de la fuente: | 500 sistemas/mes |
| Procesamiento: | forjar | Número de dientes: | Las costumbres |
|---|---|---|---|
| Dureza de la superficie: | 40 a 60 HRC | Tratamiento térmico: | Apagar y templar |
| Tipo del perfil: | Engranaje helicoidal | Pulido del engranaje: | Pulido del perfil |
| Resaltar: | La ingeniería diversa necesita un solo engranaje helicoidal,Diseño flexible de engranajes en hélice única,Equipo de engranaje en hélice única para rectificar perfiles |
||

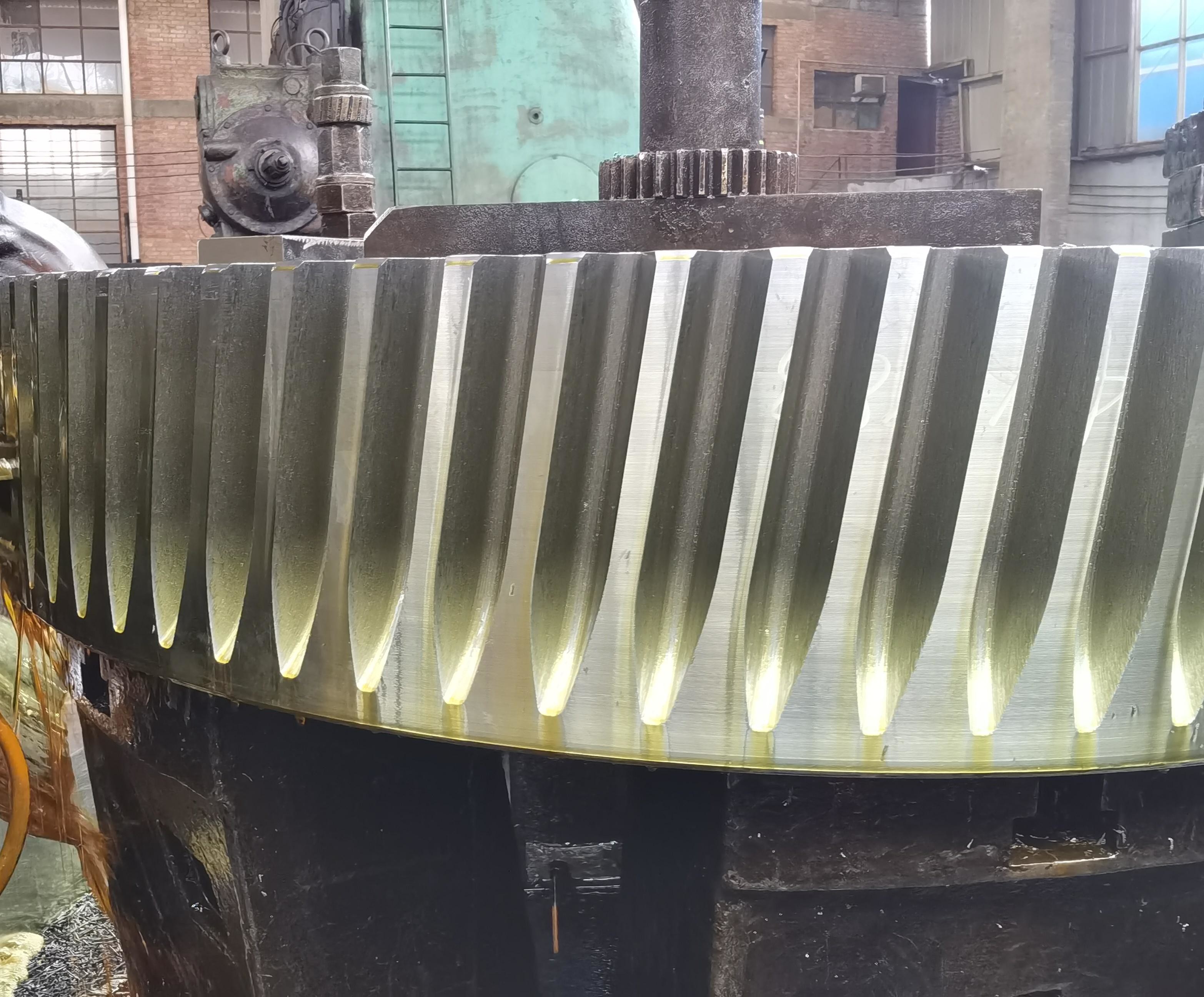

1) Descripciones del Engranaje Helicoidal
En el diseño de ingeniería mecánica, de acuerdo con los requisitos de transmisión específicos y las condiciones de trabajo,
se diseñan engranajes con dientes helicoidales, es decir, engranajes helicoidales.
2) Ventajas del Engranaje Helicoidal
a) Diseño flexible: De acuerdo con diferentes requisitos como la relación de transmisión, la distancia entre centros y la carga,
los parámetros de los engranajes helicoidales, incluyendo el módulo, el número de dientes y el ángulo de hélice, se pueden diseñar de forma flexible
para satisfacer diversas necesidades de ingeniería.
b) Optimizar el rendimiento del sistema: Mediante el diseño razonable de engranajes helicoidales, se puede optimizar la disposición estructural de todo el sistema de transmisión mecánica,
reduciendo el tamaño y el peso del equipo,
y mejorando el rendimiento general y la fiabilidad del sistema.
3) Aplicaciones del Engranaje Helicoidal
Durante la etapa de investigación y diseño de productos mecánicos, los engranajes helicoidales son una opción importante para que los ingenieros
logren una transmisión eficiente y un diseño estructural compacto. Se utilizan ampliamente en numerosos campos de la ingeniería
como automóviles, barcos y generación de energía eólica.
| Productos | Engranajes Helicoidales |
| Hecho a medida | √ |
| Tipo de perfil de engranaje | Engranaje cilíndrico |
| Fabricación | Tallado de engranajes |
| Rectificado de dientes | √ |
| Módulo (M) | 9 |
| Número de dientes (Z) | Personalizado |
| Ángulo de presión (α) | 20° |
| Ángulo de avance | 20° |
| Grado de precisión | Grado ISO 6-7 |
| Tratamiento térmico | Cementación |
| Dureza superficial | 58-62HRC |
| COMPARACIÓN DE GRADOS DE CÓDIGO DE ACERO | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
