| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | HB2207004 |
| Cantidad de orden mínima: | 1 sistema |
| Precio: | $1000/ Set |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 75 días |
| Condiciones de pago: | L/C, T/T |
| Capacidad de la fuente: | 50 sistemas/mes |
| El tipo: | engranaje cilíndrico | Marca del producto: | Producción original |
|---|---|---|---|
| Dureza: | 260 a 300 HB | Diámetro exterior: | 975 |
| Los dientes numeran: | 67 | Cuota de producción: | 1 SET |
| Resaltar: | Tipo engranaje helicoidal de V del doble,Tipo sistema de V del engranaje de la raspa de arenque,Engranaje helicoidal doble del acero de bastidor |
||
1) Aplicaciones de los artes de hueso de arenque
Molino de laminado, turbina de vapor
2) Características de los artes de hueso de arenque
a) Sin carga axial de empuje lateral.
b) Transferencia de energía más suave, porque más de dos dientes estarán enredados en cualquier momento.
3) Descripción de los artes de hueso de arenque

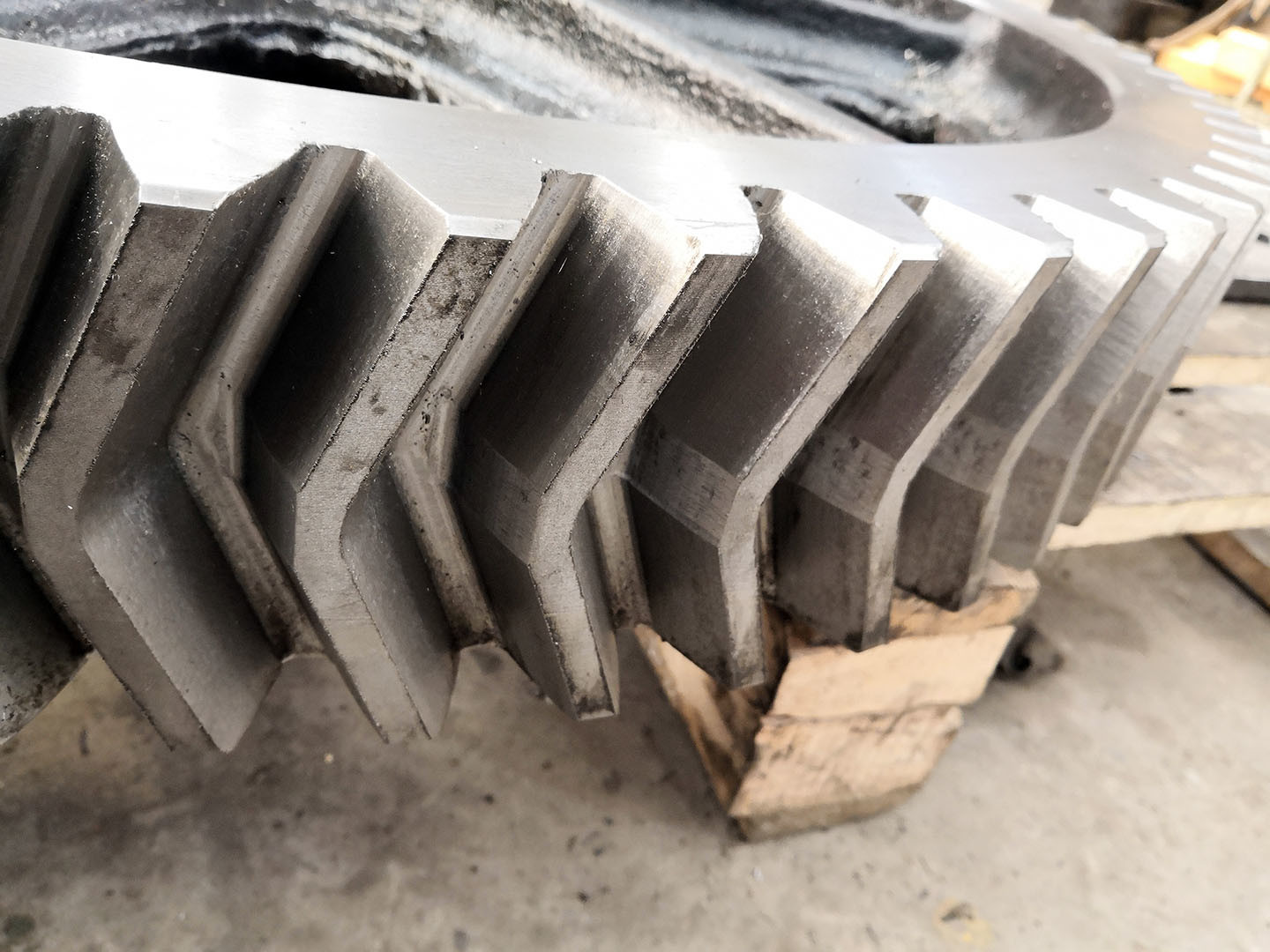

El engranaje de espina de arenque es un tipo específico del engranaje de doble hélice.
Se trata de un tipo especial de engranaje combinado de dientes helicoidales de la mano izquierda y derecha.
| Productos | Conjunto de engranajes de herringbone |
| Hecho a medida | √ |
| Tipo de perfil del engranaje | Hueso de arenque |
| Fabricación de dientes de engranajes | Mecanizado de engranajes |
| Grillado de dientes de engranajes | No tiene valor |
| Modulo (M) | 10 |
| Número de dientes (Z) | 16 |
| Ángulo de presión (α) | 20° |
| Ángulo de la hélice (β) | Las costumbres |
| Grado de precisión de los dientes | Grado ISO 8-9 |
| Tratamiento térmico | Apagado y templado |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
