| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | HB22082301 |
| Cantidad de orden mínima: | 1 PC |
| Precio: | $500/ Piece |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 72 días |
| Condiciones de pago: | L/C, T/T |
| Capacidad de la fuente: | 300 PC/mes |
| Tipo del perfil: | Partes ensambladas | El material: | 40CrNiMoA |
|---|---|---|---|
| Dureza: | 260 a 300HB | Anchura de la cara: | 90 |
| Módulo: | 12 | Fabricación y transformación: | El fresar del engranaje |
| Resaltar: | Engranaje montado del hueso de los arenques de AISI 4340,Recambios de la transmisión del engranaje del hueso de los arenques,Engranaje montado de acero del hueso de los arenques |
||

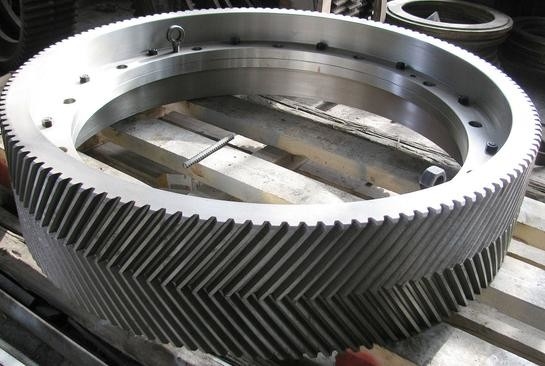

1) Características de los artes de hueso de arenque
Los engranajes de espina de arenque se aparean mediante el uso de dientes lisos y fabricados con precisión en forma de V.
Los engranajes se activan con varios dientes durante la rotación, distribuyendo la carga de trabajo y ofreciendo un funcionamiento silencioso.
Sin embargo, debido a su estructura dental, los engranajes de espina de arenque anulan el empuje axial típico de los engranajes helicoidales.
2) Descripción de los artes de espina de arenque
Un engranaje de espina de arenque, un tipo específico de engranaje de doble hélice, es un tipo especial de engranaje que es de lado a lado.
(no cara a cara) combinación de dos engranajes helicoidales de manos opuestas.
de este engranaje se parece a la letra V. A diferencia de los engranajes helicoidales no producen una carga axial adicional.
| Productos | Conjunto de engranajes de herringbone |
| Hecho a medida | √ |
| Tipo de perfil del engranaje | Equipo cilíndrico |
| Fabricación de dientes de engranajes | Mecanizado de engranajes |
| Grillado de dientes de engranajes | √ |
| Modulo (M) | 12 |
| Número de dientes (Z) | Las costumbres |
| Ángulo de presión (α) | 20° |
| Ángulo de la hélice (β) | Las costumbres |
| Grado de precisión de los dientes | Grado ISO 8-9 |
| Tratamiento térmico | Apagado y templado |
| Dureza de la superficie | 230 a 260 HB |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
