| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | YIZGEAR |
| Número de modelo: | HB22082802 |
| Cantidad de orden mínima: | 1 PC |
| Precio: | $1000/ Pcs |
| Detalles de empaquetado: | Cajón de la madera contrachapada |
| Tiempo de entrega: | 75 días |
| Condiciones de pago: | L/C, T/T |
| Capacidad de la fuente: | 50 PCS/month |
| El tipo: | engranaje cilíndrico | Anchura de la cara: | 150 |
|---|---|---|---|
| Dureza: | 280 HB | Ángulo helicoidal: | 25° |
| Ángulo de presión: | 20° | Marca del producto: | Producción original |
| Resaltar: | Engranaje helicoidal doble de acero de AISI 8620,Engranajes de transmisión de acero forjados de AISI 8620,Engranajes de transmisión helicoidales dobles |
||
1) Características de los artes de hueso de arenque
a) Se cortan dientes idénticos en dos mitades del engranaje en blanco manteniendo el mismo módulo, número de dientes y ángulo de la hélice, pero la mano opuesta de la hélice.
b) La fuerza de empuje producida por cada mitad del engranaje es igual y opuesta en dirección; y por lo tanto se anulan entre sí.
c) La ausencia de fuerza de empuje permite utilizar un ángulo de hélice más alto (hasta unos 45°).
d) Dado que la fuerza de empuje no existe, los rodamientos que pueden soportar una carga radial pesada pueden utilizarse con engranajes de espina de arenque.
e) Dado que no existe fuerza de empuje, los rodamientos que pueden soportar una carga radial pesada se pueden utilizar con engranajes de espina de arenque.

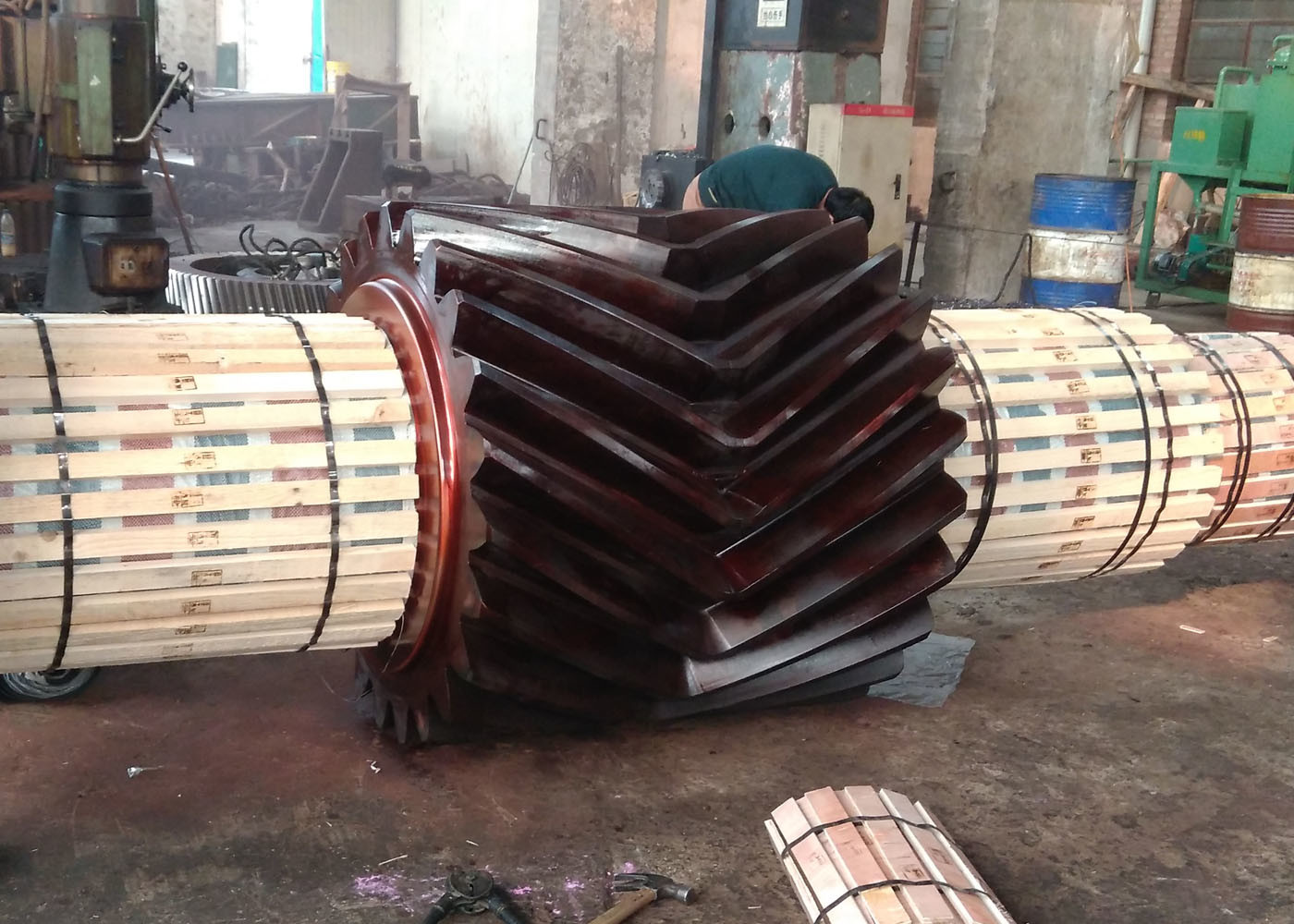

| Productos | El engranaje de herringbone |
| Hecho a medida | √ |
| Tipo de perfil del engranaje | Hueso de arenque |
| Fabricación de dientes de engranajes | Mecanizado de engranajes |
| Grillado de dientes de engranajes | No tiene valor |
| Modulo (M) | 18 |
| Número de dientes (Z) | 22 |
| Ángulo de presión (α) | 20° |
| Ángulo de la hélice (β) | Las costumbres |
| Grado de precisión de los dientes | Grado ISO 8-9 |
| Tratamiento térmico | El sillar normal |
| Comparación de los grados del código del acero | |||||
| China/Gran Bretaña | El ISO | - ¿ Qué es? | Las normas ASTM | El JIS | El DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | El 41Cr4 | 40X | 5140 | Las demás partidas | El 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | El SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | Las demás: | 42CrMo4 |
| 20CrMnTi | 18XGT | El SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
